4. Графическое и структурное описание сетевых адаптеров и их разъемов
4.1 Сетевая карта ISA Сетевая карта комбинированная (BNC+RJ45), шина ISA Одновременное использование двух разъемов недопустимо.
|
|
1 - Разъем под витую пару (RJ-45) 2 - Разъем для коаксиального провода (BNC) 3 - Шина данных ISA 4 - Панелька под микросхему BootROM 5 - Микросхема контроллера платы (Chip или Chipset) |
4.2 Сетевая карта PCI
32-х разрядные сетевые адаптеры. Если имеется поддержка PCI BUS-Mastering (PCI-Bus-Master-Mode), то это позволяет уменьшить нагрузку на процессор.
|

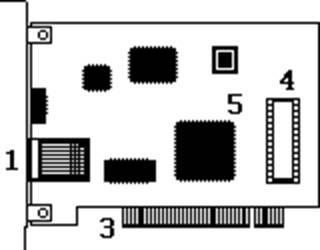

1 – Разъем под витую пару (RJ-45) 3 – Шина данных PCI 4 – Панелька под микросхему BootROM 5 – Микросхема контроллера платы |
|
4.3 Разъем BNC(коаксиальный кабель)
|
Для отечественных соединителей: Соединители предназначены для работы в диапазоне до 10 ГГц. Условное обозначение состоит из букв СР, цифр, разделенных дефисом и букв. В этих обозначениях первые цифры указывают значение волнового сопротивления (50 Ом), вторые цифры должны быть в диапазоне от 1 до 100 (для байонетных сочленений), а первая буква - вид изоляционного материала опорной шайбы: П-полиэтилен, С-полистирол, К-керамика, В-высокочастотный пресс-порошок, Ф-фенопласт. Также указываются месяц (не всегда) и две последние цифры года изготовления. |
Розетка (мама)
|
Разъем, расположенный на сетевой карте. |
|
|
Вилка прямая (папа)на коаксиальный кабель | |
|
Разъем под пайку. (типа СР-50-74-ПВ) |
|
|
| |
|
Разъем на кабель обжимной. Требуется специальный инструмент (crimping tool). |
|
4.4 Разъем RJ-45(витая пара) К сетям на витой паре относятся сети 10BaseT, 100BaseTX, 100BaseT4, а также очень вероятно утверждение стандарта 1000BaseT.
В сетевых картах компьютеров, в хабах и на стенах располагаются розетки (jack), в них втыкаются вилки (plug).
Восьмиконтактный модульный соединитель (Вилка, Plug) Народное название "RJ-45"
|
Вилка "RJ-45" похожа на вилку от импортных телефонов, только немного большего размера и имеет восемь контактов. |
|
1 - контакты 8 шт. 2 - фиксатор разъема 3 - фиксатор провода |
|
| Вид со стороны контактов Контакт 1 2 3 4 5 6 7 Контакт 8 |
|
|
Вид со стороны кабеля |
|
|
Вид спереди На новой, неиспользованной вилке, контакты выходят за пределы корпуса. |
|
|
В процессе обжима, они будут утоплены внутрь корпуса, прорежут изоляцию (2) провода и воткнуться в жилу(1). |
|
|
Вилки делятся на экранированные и неэкранированные, со вставкой и без, для круглого и для плоского кабеля, для одножильного и для многожильного кабеля, с двумя и с тремя зубцами. Полезно вместе с вилкой на кабель устанавливать защитный колпачок. |

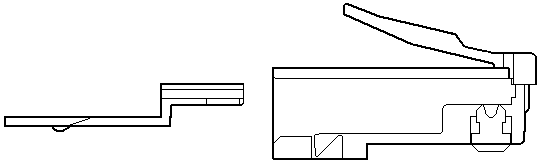

Вилка со вставкой
|
|
Расплетенные и расположенные в соответствии с выбранным вами способом, провода кабеля вставляются во вставку до упора, лишнее обрезается, затем вставка вместе с кабелем вставляется в вилку. Вилка обжимается. При данном способе монтажа длина расплетения получается минимальной, монтаж проще и быстрее, чем при использовании обычной вилки без вставки. Такая вилка несколько дороже чем обычная. Защитный колпачок для вилки RJ-45
Для защиты кабеля от возможного переломления в месте крепления вилки RJ-45 применяется защитный колпачок. Выпускается различных цветов, что удобно для маркировки кабеля и бывает как разборного, так и неразборного типа. Колпачок неразборного типа необходимо надевать на кабель до установки вилки. Разборный колпачок состоит из двух половинок с замком и его можно установить после монтажа вилки на кабель.
