3.3 ВЫБОР ОБОРУДОВАНИЯ

3.3.1 Темп выхода подвесок рассчитываем по формуле

Где - эффективный фонд рабочего времени.

- число подвесок в загрузке.

- общая площадь деталей.

3.3.2 Количество ванн хромирования

Где τ1 – длительность поцесса, мин.

Т – Темп выхода загрузочного приспособления, мин.

Принимаем n =9 (ванн хромирования).

Коэффициент загрузки ванн:

Где n, na – расчетное и принятое количество ванн.

В остальных процессах длительность каждой операции ниже Т, поэтому принимаем по одной ванне.

3.3.3 Рассчитаем кол-во операторов

Где = кол-во позиций в линии (18)

k = коэффициент учитывающий обратные и холостые ходы оператора (к=1,5-2,5)

τ2 – время обслуживания оператором одной ванны.

Передвижение подвески из одной ванны в другую включает: вертикальный подъем τв, время выстоя τвыст=5-6сек., горизонтальное перемещение τг, время остановки τост=2сек., Снова вертикальное перемещение τв, время остановки τост=2сек.:

τ2= τв+ τвыст+ τг+ τост+ τв+ τост

Для тельферных автооператоров

Wг – скорость гор. перемещения равно 17-18 м/мин.

Wв - скорость верт. перемещения равно 8 м/мин.

l – расстояние между ваннами равно 1,1 м.

H – высота подъема приспособления равно 2м.

τв = H/ Wв=2/8=0.25мин.

τг = l/ Wг=1,1/17=0,065мин.

τ2 = 0,25+6/60+0,065+2/60+0,25+2/60=0,73мин.

Принимаем 4 автооператора.

Общее время на обработку одной загрузки деталей:

τ=τ1+τ2=51,41+0,73=52,14мин.

Количество загрузочных приспособлений на линии:

Принимаем 8 загрузочных приспособлений.

4. Конструктивный расчет

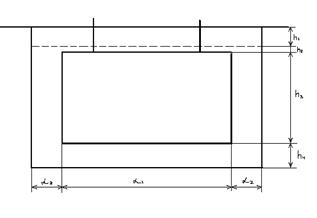

4.1 РАЗМЕР ВАННЫ

Длина ванны:

Где - длина подвески, мм. (1250)

- расстояние между стенкой о подвеской, мм. (150)

- расстояние между подвесками, мм.

мм.

Принимаем длину ванны 1600мм.

Ширина ванны (внутренняя)

Ввн = 2b1 +b2 =2*100+600=800мм.

Где b1 =100мм. – расстояние между осями анодных штанг до стенки.

b2 = 600мм. – расстояние между осями анодных штанг.

Высота ванны

Определим внутреннюю высоту ванны:

Нвн = h1+h2+h3+h4 =150+50+800+200=1200мм.

Где h1 – 150мм – расстояние от уровня Эл-та до верхнего края ванны.

h2 -20мм. – высота уровня эл-та над подвеской.

h3 – 800мм. – высота подвески.

h4 – 200мм. – расстояние от дна ванны до нижнего края подвески.

Принимаем высоту ванны 1250мм.

Толщина стенок зависит от материала ванны и изоляции. Ванны футерованы кислотостойким пластикатом толщиной 5 мм. Корпус ванны стальной толщиной Ст3, 5мм.

Согласно ГОСТу 23738-79 принимаем размер ванны для промывки и химической обработки 1600*800*1250 мм.

Определим объем эл-та в ваннах хромирования и обезжиривания.

л. =1,4м (куб.)
