Исследование свойств полимерметаллических комплексов на основе гидрогеля полиакриламид - акриловая кислота - полиэтиленимин без иммобилизованного металла и с ионами Ni2+
Рефераты >> Химия >> Исследование свойств полимерметаллических комплексов на основе гидрогеля полиакриламид - акриловая кислота - полиэтиленимин без иммобилизованного металла и с ионами Ni2+

Рис.4 Кинетика набухания гидрогеля АА - АК - ПЭИ чистый и с «вшитым» металлом никелем в растворе HCl 0.1 н.

Приложение Г

время (ч)

масса (мг) для гидрогеля с Ni

масса (мг) гидрогеля

0

636

453

0,08

773

670

0,166

840

763

0,25

879

833

0,5

954

997

1

957

1149

2

978

1152

4

870

1034

Рис.5 Кинетика набухания гидрогеля АА - АК - ПЭИ чистый и с «вшитым» металлом никелем в NH4OH 5%

Приложение Д

Концентрация р-ра KCl (н.)

m/ m0 гидрогеля с Ni

m/ m0 гидрогеля

1

0,101

0,128

0.1

0,194

0,158

0,01

0,528

0,360

0,001

0,870

0,694

Ионная сила (р-р KCl)

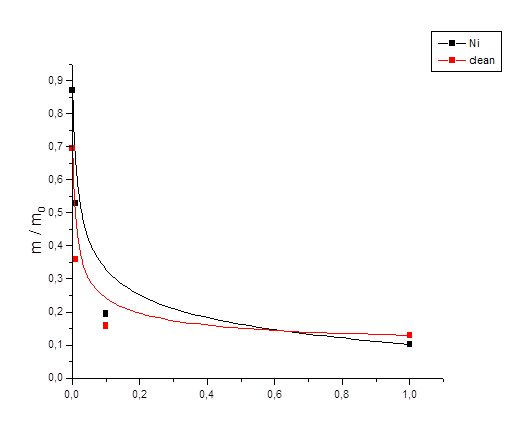

Рис. 6 Кривые ионная сила – отношение m/m0 гидрогелей АА - АК - ПЭИ чистый и с «вшитым» металлом никелем

Приложение Е

Соотношение вода – спирт

m/ m0 гидрогеля с Ni

m/ m0 гидрогеля

10: 0

1,000

1,000

9: 1

0,970

0,745

8: 2

0,945

0,710

7: 3

0,749

0,675

6: 4

0,660

0,591

5: 5

0,551

0,478

4: 6

0,473

0,393

3: 7

0,431

0,176

2: 8

0,397

0,095

1: 9

0,185

0,084

0: 10

0,082

0,051

Соотношение вода - этанол

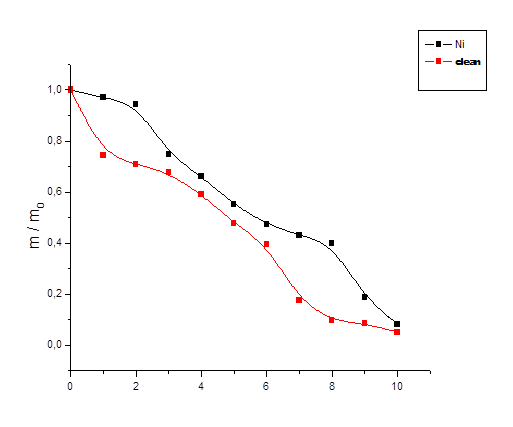

Рис. 7Кривые вода–этанол – отношение m/m0 гидрогелей АА - АК - ПЭИ чистый и с «вшитым» металлом никелем

Приложение Ж

Соотношение вода – ацетон

m/ m0 гидрогеля с Ni

m/ m0 гидрогеля

10: 0

1,000

1,000

9: 1

0,980

0,930

8: 2

0,876

0,710

7: 3

0,693

0,672

6: 4

0,656

0,518

5: 5

0,601

0,437

4: 6

0,534

0,391

3: 7

0,345

0,266

2: 8

0,256

0,196

1: 9

0,169

0,124

0: 10

0,092

0,101

Соотношение вода - ацетон

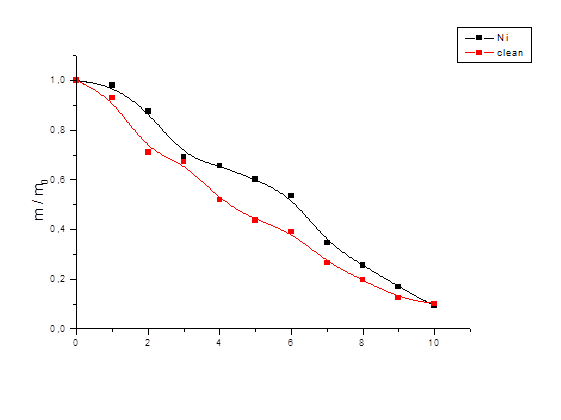

Рис. 8Кривые вода–ацетон – отношение m/m0 гидрогелей АА - АК - ПЭИ чистый с «вшитым» металлом никелем

Приложение З

pH – среда

m/ m0 гидрогеля с Ni

m/ m0 гидрогеля

1,65

0,063

0,041

4,01

0,213

0,108

6,86

0,618

0,401

9,18

1,010

0,896


Страница:
