Исследование фазовых эффектов в бинарных азеотропных смесях
Рефераты >> Химия >> Исследование фазовых эффектов в бинарных азеотропных смесях

Таким образом, величина, определяющая вектор находится по определенной методике:

1. Проводим касательную к изотермо-изобаре жидкости в точке с координатами х1, Vж.

2. Пересечение этой прямой с прямой у1=const, дает вторую точку вектора (А).

3. Следовательно, вектор равен (см. рис. 2.1)

Начальной точкой этого вектора является точка с координатами х1, Vж. Конечной точкой является точка А. В самом деле, если рассматривается коннода жидкость-пар (рис.2.3), то её координаты равны

Полученные результаты находятся в полном соответствии с физико-химическим смыслом. В самом деле, при dt<0 часть веществ уходит из жидкой фазы при постоянном давлении и температуре, следовательно, объем жидкой фазы уменьшается. При приходе dm молей в жидкую фазу объем жидкой фазы, в общем, увеличивается.

Таим образом, для азеотропных смесей частные фазовые эффекты жидкой фазы противоположны по знаку частным фазовым эффектам паровой фазы. В отличие от общих они не равны нулю в азеотропных точках.

2.2.Вывод уравнений Ван-дер-Ваальса для жидкой и паровой фаз.

Уравнение Ван-дер-Ваальса является представлением разности нулевых потенциалов Гиббса в координатах g-потенциала [14].

Напомним, что для жидкой фазы нулевой потенциал для бинарной смеси обычно записывается в форме [14]

Sж dT –Vж dР+ x1 dμ1 + x2 dμ2=0 2.7

g-потенциал, соответственно, равен

dgж= -Sж dT +Vж dР+ μ1dх1+ μ2 dх2 2.8

Аналогично для паровой фазы имеем

Sп dT –Vп dР+ у1 dμ1 + у2 dμ2=0 2.9

dgп= -Sп dT +Vп dР+ μ1dу1+ μ2 dу2 2.10

В работе [14] дан вывод нулевого потенциала. Приведем его полностью. Для случая бинарной смеси уравнение внутренней энергии имеет вид:

U= TS-PV+ μ1x1+ μ2x2 2.11

После дифференцирования получаем

dU= TdS + SdT – PdV – VdP + μ1 dx1 + x1dμ1 + μ2 dx2 + x2dμ2 2.12

Но так как

dU= TdS - PdV+ μ1 dx1 + μ2 dx2 2.13

то очевидно

SdT-VdP+ x1dμ1+ x2dμ2 =0 2.14 Если применять почленно преобразование Лежандра, то, учитывая, что при этом меняется в каждом случае знак, получим

-SdT+VdP- x1dμ1- x2dμ2 =0 2.15

Автор [14] не видит разницы между уравнениями в форме 2.14 и 2.15, поэтому приводит уравнение 2.15, очевидно считая, что если правая часть равна нулю, то обе формы идентичны.

Как уже говорилось, нулевой потенциал есть скалярное произведение вектора

< S, V, x1, x2 >

на вектор < dT, dP, dμ1, dμ2 >

Учитывая, что это скалярное произведение равно нулю, векторы-сомножители ортогональны друг другу.

Так как, вектор < dT, dP, dμ1, dμ2 > есть вектор параметров, которые могут изменяться независимо, очевидно вектор < S, V, x1, x2 > может быть представлен двояко < S, -V, x1, x2 > или <- S, V, -x1, - x2 >

Оба представления получаются равнозначными, так как эти векторы ортогональны. Проиллюстрируем это при условии Р=соnst. В этом случае имеем

< S, x1, x2 > и <- S, -x1, - x2 > S

S х1 х2 х1

х

-х2 х2

-S -х1 -х2

-х1

- S

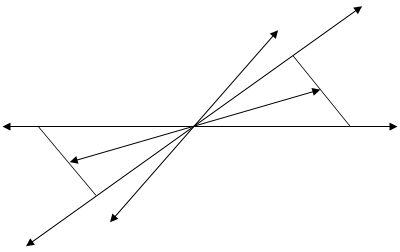

Рис.2.10. Взаимное расположение вектора состава

То есть, в случае перемены знаков произведение знака не меняет, если давление постоянно.

Выведем уравнение Ван-дер-Ваальса для жидкой фазы. Исходим из того, что в этом случае начальная точка вектора конноды при Р=соnst будет точка, соответствующая свойствам жидкой фазы. В связи с этим правилом запишем уравнения 2.14 для паровой и жидкой фаз при Р=соnst:

Sп dT + у1 dμ1 + у2 dμ2=0 2.16

Sж dT + x1 dμ1 + x2 dμ2=0 2.17

Отнимем от первого уравнение второе и получим:

(Sп- Sж) dT + (у1- х1)dμ1 +(у2- x2)dμ2=0 2.18

Таким образом, мы, получим произведение конноды жидкость-пар < Sп- Sж, у1- х1, у2- x2> на вектор параметров < dT, dμ1, dμ2 >, которые в условиях термодинамического равновесия одинаковы, как в жидкой, так и в паровой фазах.

Так как х1+х2=1 и у1+у2=1, то очевидно

у1- х1+ у2- x2=0

т.е. у2- x2= -(у1- х1) 2.19

Следовательно, с учетом 2.19

(Sп- Sж) dT + (у1- х1) (dμ1-dμ2)=0 2.20

В уравнении 2.20 dT и d(μ1-μ2) полные дифференциалы.

Для перехода к координатам функции g необходимо выразить d(μ1-μ2), как функции х1 и Т (Р=соnst)

d(μ1-μ2) = 2.21

Подставляя в уравнение 2.20 значение d(μ1-μ2) из 2.21, получим

2.22

можно представить в виде . В самом деле, , . Но согласно соотношению Максвелла (смешанные производные не зависят от порядка дифференцирования).

В связи с этим 2.23

2.24

Таким образом, с учетом 2.23 и 2.24 окончательно получим

- 2.25

Аналогично можно получить для жидкой фазы уравнение при постоянной температуре и переменном давлении

2.26

Учитывая, что нода для двухкомпонентной смеси определяется разностью концентраций одного из компонентов, уравнения 2.25 и 2.26 можно записать в форме

2.27

и

2.28

Отметим, что так как в азеотропных смесях коннода вертикальна, нода вырождается в точку.

3. Фазовые эффекты и уравнение Ван-дер-Ваальса для бинарных азеотропных смесей.

Фазовые эффекты в бинарных азеотропных смесях.

На рисунках 3.1 - 3.4 изображены диаграммы объем - состав фаз, и энтропия – состав фаз для азеотропа с минимумом температуры кипения. Если рассматриваемый состав равен составу азеотропа, а температура азеотропа минимальна, то уравнение Ван-дер-Ваальса обращается в тождество 0 = 0. В этом случае изотермо-изобары жидкости и пара обращены выпуклостью вверх. Нода (коннода) жидкость-пар направлена при составе азеотропа вертикально, т. е. y1 - x1 = 0. Следовательно, на диаграммах частные фазовые эффекты и в азеотропной точке равны соответственно в жидкой фазе
