Передача тепла происходит во всех случаях, когда в теле существует температурный градиент. По закону Фурье, который лежит в основе всех расчетов теплопроводности, для изотропных материалов вектор теплового потока q пропорционален температурному градиенту:

(2.1)

где q — количество тепла, проходящего через единичную поверхность, перпен­дикулярную направлению теплового потока;

k — коэффициент теплопроводности.

Полагая в уравнении энергетического баланса V = О, получим:

(2.2)

Уравнение (2.2) представляет собой уравнение теплопроводности для изотропного твердого тела.

Если внутри изотропного тела имеется источник тепла, то уравнение (2.2) необходимо дополнить членом, учитывающим тепловыделение

(2.3)

где — коэффициент температуропроводности [замена на в уравнении (2.3) возможна для несжимаемых твердых тел];

— оператор Лапласа в прямоугольной системе координат

(2.4)

G — интенсивность внутренних тепловыделений, отнесенная к единице объема.

Примерами внутренних тепловыделений являются поглощения инфракрасного излучения в полупрозрачных средах, экзотермический эффект химических реакций и т. п.

2.1.2. Теплопередача в стационарном режиме.

Теплопередачу в непрерывно действующих нагревательных системах перерабатывающего оборудования можно рассматривать как независящую от времени. Следовательно, распределение температур носит установившийся характер и определяется интегрированием дифференциального уравнения (2.5)

(2.5)

2.1.3. Нестационарная теплопроводность.

В большинстве случаев в реальных процессах переработки приходится иметь дело с нестационарным режимом теплопроводности, когда полимер подвергают нагреву или охлаждению (например, охлаждение в форме отлитого изделия). Теоретические исследования процесса нестационарной теплопроводности представляют собой обширный раздел математической физики. Решения, получаемые в результате интегрирования уравнения (2.5), представляют собой функции времени и пространственных координат, удовлетворяющие начальным и граничным условиям. Различают четыре рода граничных условий Условия первого рода: задано распределение температур на поверхности, которое может либо быть постоянным, либо зависеть от времени; в простейшем случае, если положение границ определяется одним числом (например, расстоянием L), такие граничные условия математически определяются выражением вида (2.6):

(2.6)

Условия второго рода: задана плотность теплового потока для каждой точки поверхности тела как функция времени:

(2.7)

Условия третьего рода: задан коэффициент теплообмена, а на границе и температура контактирующей с граничной поверхностью среды:

(2.8)

Условия четвертого рода: соответствуют теплообмену тела с окружающей средой по закону теплопроводности или теплообмену системы тел, находящихся в тепловом контакте (температура соприкасающихся поверхностей одинакова):

(2.9)

(2.10)

Аналитическая теория нестационарной теплопроводности располагает большим набором решений одномерных задач, к которым принято сводить все многообразие задач, встречающихся в инженерной практике. В настоящее время получены аналитические решения для теплопроводности в плоской стенке, в цилиндре, в корпусе и в сфере.

2.2. Нагревание и охлаждение тел простой геометрической формы

2.2.1. Плоская неограниченная пластина.

Под неограниченной обычно понимают такую пластину, ширина и длина которой во много раз превышают толщину. Таким образом, неограниченная пластина (рис. 2.1) представляет собой тело, ограниченное двумя параллельными плоскостями. Изменение температуры происходит только в одном направлении (х), в двух других направлениях (у и z) температура неизменна.

Рис. 2.1. Положение координат при исследовании теплового процесса в неограниченной пластине.

Следовательно, задача является одномерной. Для одномерного теплового потока без внутреннего источника тепла уравнение теплопроводности сводится к виду: (2.11)

Обычно используют граничные условия третьего рода:

(2.12)

Рассмотрим случай, когда в начальный момент температура пластины во всех точках была одинакова и равна То. Это начальное условие записывается в виде:

(2.13)

Решение, полученное методом преобразования Лапласа, имеет вид:

(2.14)

Здесь — безразмерная температура;

— критерий Фурье (критерий гомохронности для процессов чистой теплопроводности );

- безразмерная координата;

— функция ошибок, где ;

Если коэффициент теплоотдачи очень велик (это эквивалентно заданию постоянной температуры на стенке), уравнение (2.14) упрощается:

(2.15)

Для прикидочных расчетов удобно пользоваться номограммой зависимости q от представленной на рис.2.2

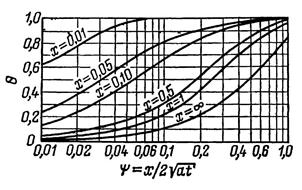

Рис.2.2 Номограмма для определения безразмеоной температуры в сечении неограниченной пластины при

Если значение критерия Фурье велико, но не равно бесконечности, решение имеет вид:

(2.16)

Здесь (2.17)
