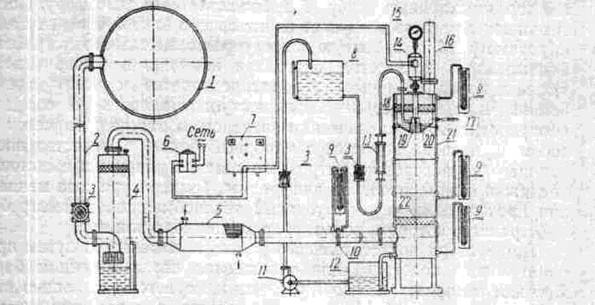

Рис. 2. Схема установки по очистке газов от окислов азота в равно проточной полой башне.

Очистка газов от окислов азота в равно проточной полой башне. Схема уста­новки показана на рис. 2. Основным аппаратом является полый равно проточный абсорбер, представляющий собой цилиндрическую башню, в верхней части которой установлен центробежный объем­ный распылитель.

Газ, содержащий окислы азота, из общего газопровода 1 по трубе 2 через задвижку 3 поступает в аппарат барботажного ти­па 4, в котором регулируется степень окисленности окислов азота, а в случае необходимости и концентрация газа.

Из барботера газ через теплообменник 5 и измерительную диа­фрагму 10 поступает в абсорбционную башню, в нижней части ко­торой размещен экран из слоя колец Рашига 22. Благодаря экрану газ равномерно распределяется по всему сечению башни и движет­ся противотоком навстречу диспергируемой жидкости. С целью создания равномерного движения газа по сечению в верхней час­ти башни устанавливается второй экран 18, пройдя через который газ через выхлопную трубу 16 выбрасывается в атмосферу. Погло­тительная жидкость поступает из напорного бака 8 через вентиль 3 и ротаметр 13 в приемную камеру распылительного устройства. Распыленная жидкость, благодаря наличию в башне отража­тельных колец 20, равномерно распределяется по всему сечению башни. Через штуцер жидкость поступает в приемный сосуд 12, оборудованный гидравлическим затвором, а оттуда забирается на­сосом 11 и снова подается в напорный бачок. Количество посту­пающего на абсорбцию нитрозного газа регулируется с помощью задвижки и измерительной диафрагмы. Температура газа меняется при прохождении через трубчатый теплообменник, в межтрубное пространство которого подается холодная вода или пар.

Температура поглотительного раствора изменяется путем пред­варительного подогрева или охлаждения его в приемном бачке. Средняя температура в зоне реакции измеряется с помощью ртут­ного термометра 17.

Установлено, что в полых распылительных абсорберах может быть достигнута высокая степень абсорбции окислов азота до 86— 88% и более.

Очистка газов от окислов азота в аппаратах комбинированного типа.

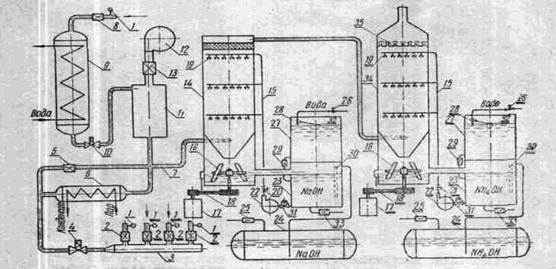

Рис. 3. Схема промышленной установки для очистки газов от окислов азота в аппаратах комбинированного типа.

Разработана конструкция абсорбционного аппа­рата, в нижней части которого установлен механический разбрыз­гиватель, приводимый во вращение электродвигателем через клиноременную передачу. Такие абсорберы успешно эксплуатируются на предприятиях, выбрасывающих газы с большим содержанием окислов азота.

Комбинированные аппараты, или вертикальные механические абсорберы, хорошо зарекомендовали себя в эксплуатации. Некоторые из этих установок, предназначенные для санитарной очистки газов от окислов азота, включают две ступени абсорбции с одним или двумя различными поглотителями. На одной из дей­ствующих установок (рис. 3) в качестве поглотителя первой ступе­ни применяется раствор NаОН, а на второй ступени для доочистки газа используется слабый водно-аммиачный раствор, содержащий до 1,5—2,0% аммиака.

Газы, поступающие на очистку, проходят по газоходу через клапан 2 и поступают в общий коллектор 3. Пройдя регулятор напора 4, газ через магистральный клапан 5 направляется по газо­ходу 7 в абсорбер первой ступени 14. Если температура поступаю­щего газа ниже 0° С, он дополнительно нагревается до 10, 30°С в теплообменнике 6, в межтрубное пространство которого подается пар. Регулятор напора 4 автоматически, независимо от давления в об­щем коллекторе, обеспечивает опреде­ленный равномерный расход газа в те­чение всего периода его подачи в аб­сорбер. Если газ имеет температуру 250—350°С, он, как правило, содержит большое количество NО и поэтому, кро­ме охлаждения, нуждается в доокислении. С этой целью газ направляется через клапан 8 в теплообменник 9, где охлаждается до температуры 18—30°С и далее поступает в регулятор напора 10, после чего направляется в доокислитель 11. Сюда же высоконапорным вентилятором 12 через клапан 13 пода­ется воздух в количестве, необходимом для окисления окиси азота. Объем доокисления рассчитан таким образом, что проходящий через него газ успева­ет окислиться не менее, чем на 50%, что необходимо для полной очистки газов от окислов азота. Охлажденный и окисленный газ по газоходу 7 посту­пает на очистку в абсорбер первой сту­пени 14.

Система очистки газов состоит из двух последовательно установленных абсорберов 14 и 34, имеющих автоном­ное орошение.

Орошение абсорбера первой ступени производится 8—10%-ным водным раствором NаОН из бака 23, второй ступени — 3—4%-ным водным раствором NН4OН с помощью центробежных насосов 22. Приготовление рабочих растворов NаОН и NН­4OН осуществляет­ся в баках 23, 24 и 27.

Уровень в баках приготовления автоматически поддерживается уравнемером 30, поплавками 32 и регуляторами 28 и 29. Слив от­работанной жидкости производится через вентили 33; регулировка подачи жидкости на абсорберы осуществляется вентилями 31.

Отделение капелек жидкости от очищенного газа происходит на колпачковой тарелке 35.

Остановка системы производится автоматически, как только давление во входных штуцерах понизится и сработает реле давле­ния 1. Автоматическое управление второй системой, работающей на аммиачной воде, осуществляется по аналогичной схеме. При использовании более концентрированных раст­воров увеличиваются потери аммиака с отходящими газами.

При работе установки уже после первого каскада щелочной очистки концентрация окислов азота в газе составляет 0,12—0,63%. Степень очистки газа при этом равна 95—99%. После аммиачного каскада очистки окислы азота в отходящем газе не обнаружива­ются.

Успешная очистка газов от окислов азота до санитарных норм достигается и в случае, если орошение второго абсорбера произ­водится раствором NаОН

Очистка газов от слабоокисленных окислов азота. Наибольшую трудность в промышленных условиях представляет поглощение окислов азота с низкой степенью окисленности. Из-за избыточного количества окиси азота в этих газах необходимо подобрать такой поглотитель, который вступал бы в химическое соединение с NО или окислял ее до высших окислов. К первой группе относятся растворы солей кобальта, никеля, меди, марганца, двухвалент­ного железа, сульфиты натрия и аммония, ко второй — окис­лители, растворы перекиси водорода, марганцевокислого ка­лия и др.

Поглощение окиси азота растворами сернокислой закиси же­леза. Пределом химической сорб­ции NО раствором FeSO­4 является молярное отношение NО к Fе++ равное 1:1. Присутствие в растворе FеSO4 серной и азотной кислот, солей или органических добавок снижает поглотительную способ­ность раствора.

При сравнительно низких концентрациях NО в газе, в интерва­ле скоростей газа от 0,1 до 1 м/сек, коэффициенты абсорбции NО увеличиваются пропорционально степени 0,8 линейной скорости газа.
