Вторично-ионная масса спектрометрия
Рефераты >> Физика >> Вторично-ионная масса спектрометрия

Содержание

Введение 3

Взаимодействие ионов с веществом 3

Вторично-ионная эмиссия 5

Оборудование ВИМС. 8

Принцип действия установок. 9

Установки, не обеспечивающие анализа распределения частиц по поверхности 10

Установки, позволяющие получать сведения о распределении 11

элемента по поверхности, со сканирующим ионным зондом

Установки с прямым изображением 11

Порог чувствительности 12

Анализ следов элементов 14

Ионное изображение 16

Требования к первичному ионному пучку 17

Масс-спектрометрический анализ нейтральных 18

распыленных частиц

Количественный анализ 19

Глубинные профили концентрации элементов 22

Приборные факторы, влияющие на разрешение 23

по глубине при измерении профилей концентрации

Влияние ионно-матричных эффектов на разрешение 25

по глубине при измерении профилей концентрации

Применения 26

Исследование поверхности 26

Глубинные профили концентрации 27

Распределение частиц по поверхности, 27

микроанализ и объемный анализ

Заключение 27

Список литературы 29 Введение

Возможности получения сведений о составе внешнего атомного слоя твердого тела значительно расширялись всвязи с разработкой и усовершенствованием метода вторично-ионной масс-спектрометрии (ВИМС) и других методов. Большинство таких методов близки к тому, чтобы анализировать саму поверхность, поскольку основная информация о составе материала поступает из его приповерхностной области толщиной порядка 10А, а чувствительность всех таких методов достаточна для обнаружения малых долей моноатомного слоя большинства элементов.

Взаимодействие быстрых ионов с твердым телом приводит к выбиванию атомов и молекул материала как в нейтральном, так и в заряженном состоянии. На таком явлении сравнительного эффективного образования заряженных частиц (вторичных ионов) и на принципе высокочувствительных масс-спектрометрических измерениях и основан метод ВИМС. Хотя у него, как у любого другого метода, имеются свои недостатки, только он один дает столь широкие возможности исследования и поверхности, и объема твердого тела в одном приборе. Наиболее важными характерными особенностями метода, которые вызывают повышенный интерес к нему, являются очень низкий порог чувствительности для большинства элементов (меньше 10-4 моноатомного слоя), измерение профилей концентрации малых количеств примесей с разрешение по глубине меньше 50А, разрешение по поверхности порядка микрометра, возможность изотопического анализа и обнаружение элементов с малыми атомными номерами (H, Li, Be и т. д.)

Взаимодействие ионов с веществом

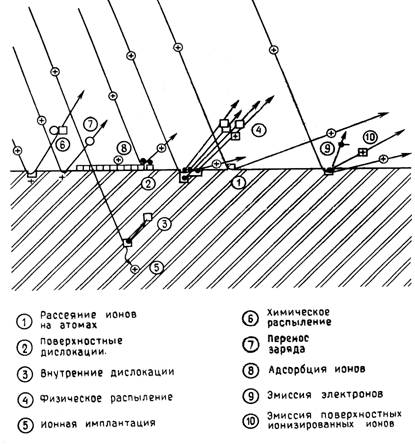

Фиг.1. Виды взаимодействий ионов с твердым телом [2].

В этом разделе рассматривается поведение ионов высоких энергий (1 - 100 кэВ), попадающих на поверхность твердого тела. Фиг.1 иллюстрирует 10 разновидностей взаимодействия ионов с поверхностью [2]. Падающий ион может обратно рассеиваться атомом или группой атомов бомбардируемого образца (1). Процесс обратного рассеяния обычно приводит к отклонению траектории иона от первоначального направления после столкновения и к обмену энергией между ионом и атомом мишени. Обмен энергией может быть упругим и неупругим в зависимости от типа взаимодействующих частиц и энергии иона.

Импульс иона может быть достаточно велик для того, чтобы сместить поверхностный атом из положения, где он слабо связан с кристаллической структурой образца, в положение, где связь оказывается сильнее (2). Этот процесс называется атомной дислокацией. Ионы с более высокими энергиями могут вызывать внутренние дислокации в толще образца (3). Если соударяющиеся с поверхностью образца ионы передают настолько большой импульс, что полностью освобождают от связей один или несколько атомов, происходит физическое распыление (4). Ионы могут проникать в кристаллическую решетку и захватываться там, израсходовав свою энергию (ионная имплантация) (5) . В результате химических реакций ионов с поверхностными атомами на поверхности образуются новые химические соединения, причем самый верхний слой атомов может оказаться в газообразном состоянии и испариться (химическое распыление) (6). Бомбардирующие положительные ионы в результате процессса оже-нейтрализации могут приобретать на поверхности электроны и отражаться от нее в виде нейтральных атомов (7). Ионы могут оказаться связанными с поверхностью образца (адсорбированными) (8). При ионной бомбардировке металлических поверхностей в определенных условиях возможно возникновение вторичной электронной змиссии (9). Наконец, если поверхностные атомы возбуждаются до ионизированных состояний и покидают образец, имеет место вторичная ионная эмиссия (10).

Замедляясь, ион передает энергию твердому телу. При анализе процессов потери энергии удобно различать два основных механизма: соударения с электронами и соударения с ядрами.

Первый механизм состоит в том, что быстрый ион взаимодействует с электронами кристаллической решетки, в результате чего возникают возбуждение и ионизация атомов кристалла. Поскольку плотность электронов в веществе мишени высока и такие столкновения многочисленны, этот процесс,

как и в случае потери энергии электронами, можно считать непрерывным .

В рамках второго механизма взаимодействие происходит между экранированными зарядами ядер первичного иона и атомами мишени. Частота таких столкновений ниже, поэтому их можно рассматривать как упругие столкновения двух частиц. Ионы высоких энергий хорошо описываются резерфордовским рассеянием, ионы средних энергий - экранированным кулоновским рассеянием, однако при малых энергиях характер взаимодействия становится более сложным.

Кроме перечисленных выше механизмов вклад в энергетические потери дает обмен зарядами между движущимся ионом и атомом мишени. Этот процесс наиболее эффективен, когда относительная скорость иона сравнима с боровской скоростью электрона ( ~106 м/с) .

Таким образом, полные потери энергии - dЕ/dz можно представить в виде суммы трех составляющих - ядерной, электронной и обменной.

При малых энергиях ионов преобладает взаимодействие с ядрами, которое приводит к появлению угловой расходимости пучка. При высоких энергиях более существенными становятся столкновения с электронами. Справедливо следующее эмпирическое правило: передача энергии кристаллической решетке осуществляется в основном за счет ядерных столкновений при энергиях меньше А кэВ, где А - атомный вес первичного иона. В промежуточном диапазоне энергий вклад потерь, обусловленных обменом заряда, может возрастать примерно до 10% от полных потерь. Зависимость энергетических потерь от энергии первичного иона показана на фиг.2.

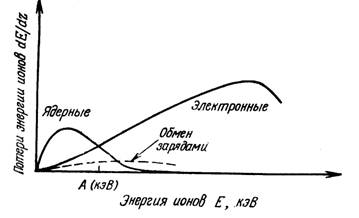

Фиг.2. Зависимость энергетических потерь иона от энергии [2].
