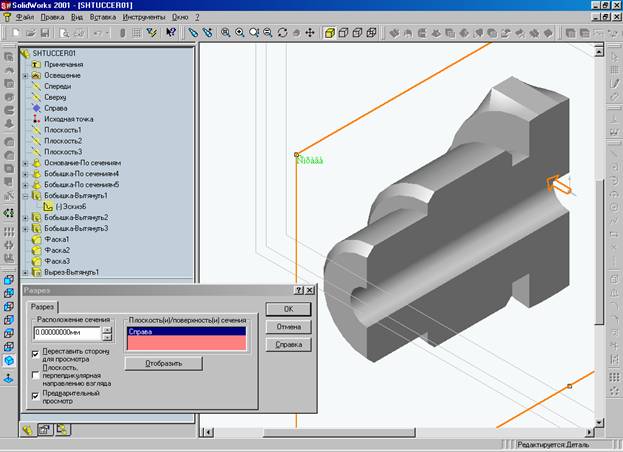

Включив режим «РАЗРЕЗ» в верхней части панелей инструментов, мы наглядно представляем внутреннюю конфигурацию детали (Рис 3.11).

Рис 3.11

В нашей детали так же есть еще одна внутренняя ступень где нарезается внутренняя резьба М18х1.5 для этого надо подготовить вырез. Выделяем торцевую поверхность затем открываем эскиз, выбираем окружность и создаем круг диаметром 16,5 мм на глубину 24 мм.

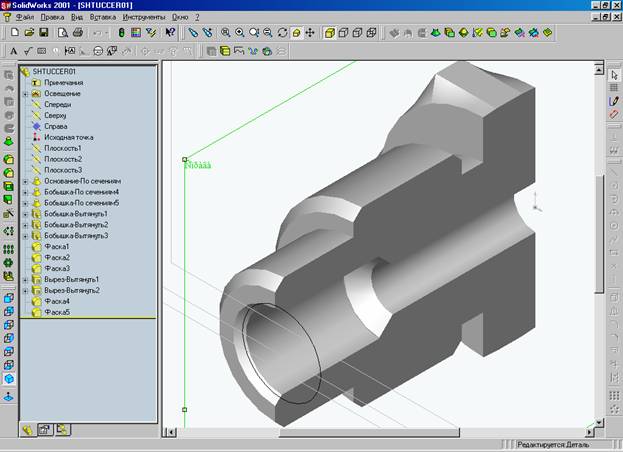

Окончательным элементом нашей модели является внутренняя резьбовая часть М18х1.5 G6. Для ее создания нужно зайти в меню «ПРИМЕЧАНИЕ» выбрать элемент резьба – в свойствах окна указать параметры резьбы и длину нарезки (Рис 3.12).

Рис 3.12

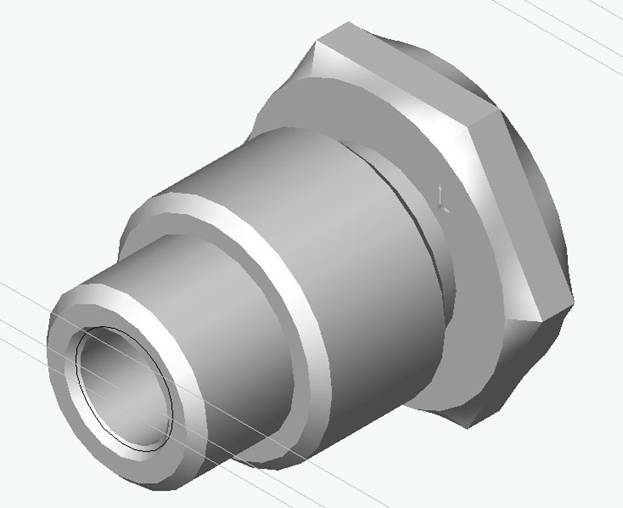

4 Трехмерная модель полученная в результате построений

5 Переход от модели к чертежу

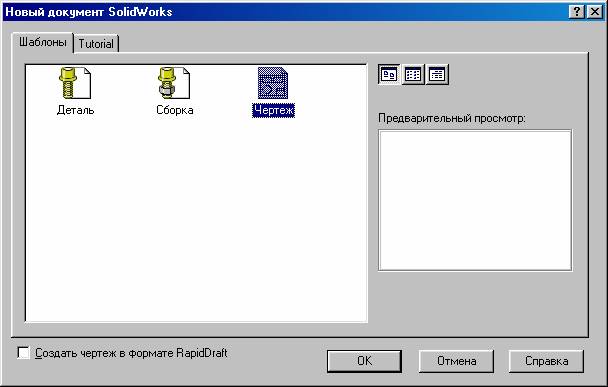

Для того чтобы непосредственно от модели перейти к чертежу, необходимо снова обратится в меню «ФАЙЛ», «СОЗДАТЬ НОВЫЙ ДОКУМЕНТ», в открывшемся окне выделяем пиктограмку «ЧЕРТЕЖ», затем «ОК», далее еще в одном открывшемся окне выбираем формат чертежа и получаем рабочее окно с видом формата.

Далее в левой части нажимаем кнопку «3 СТАНДАРТНЫХ ВИДА» затем сворачиваем активное окно и разворачиваем окно с созданной моделью, затем в самом верху дерева конструирования щелкаем по пиктограмке с названием нашего файла и модель автоматически открывается в виде готового чертежа. В открывшемся чертеже можно нанести размерные линии и обозначения, а так же построить необходимые сечения. В нашем случае мы построили центральное сечение фигуры (Рис 5.2)

Рис 5.1

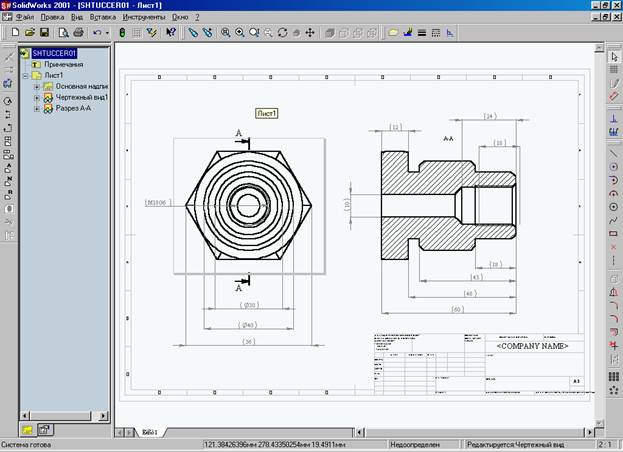

Размерные линии проставляются путем нажатия клавиши «РАЗМЕРНАЯ ЛИНИЯ» в правой части окна панелей инструментов. Затем мы выбираем нам нужный контур детали, на короткой время вспыхивает синяя пиктограмка на контуре – свидетельствующая о том что мы попали именно в ту точку, которая нам нужна, далее зафиксировавшись нажатием кнопки мыши мы ловим другой контур и тянем размерную линию в удобное для нас место. При желании можно отредактировать формат размера и внести дополнительно какие либо примечания и требования на чертеж. На рис 5.2 как раз и приведен чертеж с некоторым описанием размеров и пояснений.

Рис 5.2
