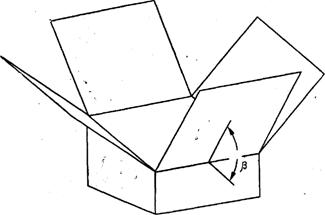

Рис. 2. Концентрация солнечного

излучения с помощью плоских зеркал.

Рис.3. Концентрация солнечного

излучения с помощью параболического зеркала.

поглотителя). Следует заметить, что в данном случае с помощью рефлекторов усиливается лишь прямая составляющая солнечной радиации, так как скон­центрировать рассеянную составляющую оказывается невозможным.

Наиболее совершенной конструкцией обладает па­раболический концентратор, который фокусирует сол­нечные лучи так, как это показано на рис. 3. В ре­зультате коэффициент концентрации значительно уве­личивается. На первый взгляд кажется, что в фокусе такого концентратора можно получить совершенно невероятную равновесную температуру, однако на практике этому препятствует непараллельность сол­нечных лучей. Если для плоского зеркального отражателя подобное об­стоятельство не имеет существенного значения, то в случае параболического концентратора оно ограничи­вает величину коэффициента концентрации. Вслед­ствие непараллельности лучей их энергия собирается не точно в фокусе (точке), а в некоторой области во­круг него. На рис. 3 показаны траектории лучей, исходящих от противоположных краев солнечного диска и попадающих в точки А и Б. Поэтому для получения максимального количества энергии облучаемое тело должно быть достаточно большим, чтобы принять все лучи, отраженные от концентрато­ра. Кроме того, с ухудшением оптических свойств зеркальной поверхности концентратора и с увеличением размеров приемника солнечной энергии уменьшается эффективное значение К, а, следователь­но, и равновесная температура,

При среднем качестве зеркал и использовании приемников, доста­точно полно воспринимающих отраженное излучение, К обычно не превышает 10000. Равновесная темпера­тура составляет для такого коллектора около 1930К (1660° С).

Кроме обычных плоских коллекторов и коллекторов с концентраторами существуют и другие конструкции солнечных коллекторов, например солнечный бассейн. В таком устройстве поглотителем служит непосредственно водный бассейн, который при необходимости можно оборудовать любым покрытием. Под воздействием солнечной радиации температура воды повышается как за счет непосредст­венного поглощения водой фотонов энергии, так и за счет теплообмена между поглощающим излучение днищем бассейна и водой. При нагревании вода рас­ширяется и нагретые более легкие слои поднимаются вверх. Было обна­ружено, что в некоторых природных водоемах самые нагретые слои воды оказываются скорее на дне, чем на поверхности. Как предполагают, это явление обу­словлено высоким содержанием соли в таких во­доемах и температура изменяется с глубиной бас­сейна так же, как и концентрация соли, которая у поверхности воды оказывается ниже, чем у дна. Ре­зультаты экспериментов показали, что равновесная температура в подобных бассейнах может достигать 100° С.

Процесс поглощения солнечной радиации осуществляется здесь отчасти в толще воды, а отчасти у дна бассейна.Он сопровождается сложным перераспределением энергии между различными сло­ями жидкости за счет теплопроводности и излучения. Вследствие этого характеристики излучения бассейна определяются его поглощающими свойствами. Для простоты можно считать, что такой бассейн подо­бен плоскому коллектору, поглотитель которого по своим свойствам занимает некоторое промежуточное положение между рассмотренными ранее нейтральным и селективным поглотителями.

Солнечные бассейны имеют ряд преимуществ перед коллекторами других типов. Это наиболее дешевые приемники больших количеств солнечной энергии; благодаря высокой теплоемкости воды они обладают широкими возможностями сохранения внутренней энергии, и, несмотря на различные тех­нические трудности, солнечные бассейны находят все большее применение.

В этой главе было рассказано о поглощении солнеч­ной радиации молекулами материальных тел, связан­ном с ним процессе изменения температуры изолиро­ванного тела, а также способах повышения равновесной температуры изолированного тела. В следующей главе будет рассказано о том, как реализуются на практике все эти явления и процессы.

Глава 2. Некоторые практические применения солнечных коллекторов

Отопление и горячее водоснабжение

Использование солнечной энергии для отопления и горячего водоснабжения школ, фабрик, больниц, жилых домов и т.д. является одним из наиболее привлекательных способов ее при­менения. Системы горячего водоснабжения на основе плоского солнечного коллектора уже сейчас получили широкое распространение в Израиле и Японии, а на юге США и даже в Европе действуют довольно боль­шие экспериментальные установки для отопления домов и нагрева воды в плавательных бассейнах. Рис. 4 поможет понять принцип действия солнеч­ного водонагревателя. Находясь в контакте с погло­тителем коллектора, вода нагревается и при помощи насоса или естественной циркуляции отводится от него. Затем жидкость поступает в хранилище, откуда ее потребляют по мере надобности, или в теплообмен­ник, через который энергия передается теплоносителю.

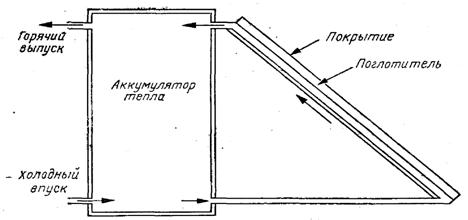

Рис. 4. Простой солнечный водонагреватель с естественной циркуляцией.

В устройстве, изображенном на рис. 4, основным теплообменником является поглотитель. Жидкость здесь либо непосредственно омывает тыльную часть - пластины поглотителя, либо проходит через систему труб, являющихся по существу частью этой пластины. В воздухонагревательных коллекторах пластины поглотителей имеют множество отверстий, при прохожде­нии через которые воздух нагревается. В условиях хорошего теплообмена между окружающей средой и пластинами (это характерно для нагревания жид­кости) температуры поглотителя и жидкости одина­ковы. Поскольку жидкость нагревается при прохожде­нии через коллектор, очевидно, что на входе жидкости поглотитель холоднее, нежели на выходе. Перепад температуры зависит как от удельной теплоемкости жидкости, так и ее скорости.

Полезная мощность такого нагревателя зависит от мощности поступающего на него солнечного излучения, поэтому необходимо, прежде всего, выбрать наилучшую ориентацию коллектора. В принципе любой коллектор с помощью специального механизма можно было бы все время ориентировать на солнце, но это довольно дорогой способ. Поэтому в настоящее время используются неподвижные коллекторы, у которых меняется только угол наклона. Оптимальный угол наклона для наибольшего выхода энергии зависит от широты, например для средних широт составляет ≈50-650.

Практически все солнечные коллекторы указанной конструкции имеют близкие показатели, важные для оценки их теплотехнического совершенства.

В типичной СВУ солнечный коллектор считается ориентированным на юг. Угол наклона коллектора к горизонту выбирался близким по значению широте местности и округлялся в меньшую сторону до целого значения градусов, кратного 5, например, для Москвы с широтой около 560, угол наклона коллектора принимался равным 550. КПД большинства СВУ не превосходят 1%.
