Таблица 1.

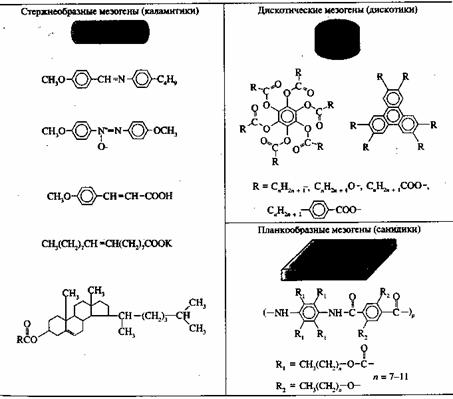

Типичные примеры химических соединений, образующих ЖК-фазу

.

2.1.Термотропные жидкие кристаллы

В зависимости от характера расположения молекул согласно классификации, предложенной еще Фриделем, различают три основных типа структур ЖК-соединений: смектический, нематический и холестерический. Указанные типы структур относятся к так называемым термотропным жидким кристаллам, образование которых осуществляется только при термическом воздействии на вещество (нагревание или охлаждение). На рис. 2 показаны схемы расположения стержне- и дискообразных молекул в трех перечисленных структурных модификациях жидких кристаллов.

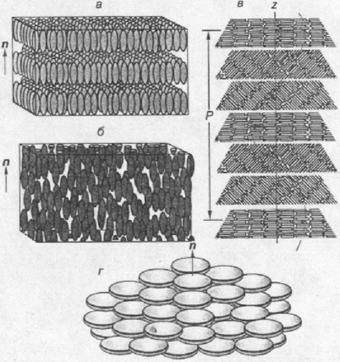

Рис. 2. Основные типы расположения стержне-образных (а-в) и дискообразных (г) молекул в жидких кристаллах: а - смектическая фаза, б - нематическая, в - холестерическая, г - дискотическая (n- директор).

Смектический тип жидких кристаллов (смектики – от греч. слова "смегма" – мыло) ближе всего к истинно кристаллическим телам. Молекулы располагаются в слоях, и их центры тяжести подвижны в двух измерениях (на смектической плоскости). При этом длинные оси молекул в каждом слое могут располагаться как перпендикулярно плоскости слоя (ортогональные смектики), так и под некоторым углом (наклонные смектики). Направление преимущественной ориентации осей молекул принято называть директором, который обычно обозначается вектором n (рис. 2, а).

Нематический тип жидких кристаллов (нематики от греч. "нема" — нить) характеризуется наличием только одномерного ориентационного порядка длинных (каламитики) или коротких (дискотики) осей молекул (рис. 2 б и г соответственно). При этом центры тяжести молекул расположены в пространстве хаотично, что свидетельствует об отсутствии трансляционного порядка.

Наиболее сложный тип упорядочения молекул жидких кристаллов холестерический (холестерики), образуемый хиральными (оптически активными) молекулами, содержащими асимметрический атом углерода. Это означает, что такие молекулы являются зеркально-несимметричными в отличие от зеркально-симметричных молекул нематиков. Впервые холестерическая мезофаза наблюдалась для производных холестерина, откуда и произошло ее название. Холестерики во многих отношениях подобны нематикам, в которых реализуется одномерный ориентационный порядок; они образуются также при добавлении небольших количеств хиральных соединений (1-2 мол. %) к нематикам. Как видно из рис. 2, в, в этом случае дополнительно реализуется спиральная закрученность молекул, и очень часто холестерик называют закрученным нематиком.

Периодическая спиральная структура холестериков определяет их уникальную особенность — способность селективно отражать падающий свет, "работая" в этом случае как дифракционная решетка. При фиксированном угле отражения условия интерференции выполняются только для лучей одного цвета, и слой (или пленка) холестерика кажется окрашенным в один цвет. Этот цвет определяется шагом спирали Р, который при нормальном угле падения света простым образом связан с максимумом длины волны отраженного света lmax:

P = lmax / n, (1)

где n — показатель преломления холестерика. Этот эффект избирательного отражения пленкой холестерика света с определенной длиной волны получил название селективного отражения. В зависимости от величины шага спирали, который определяется химической природой холестерика, максимум длины волны отраженного света может располагаться в видимой, а также в ИК- и УФ-областях спектра, определяя широкие области использования оптических свойств холестериков.

Любой из трех типов мезофаз рассматривается обычно как непрерывная анизотропная среда, где в небольших по размерам микрообьемах (их часто называют роями или доменами), состоящих, как правило, из 104-105 молекул, молекулы ориентированы параллельно друг другу.

Теперь рассмотрим макроскопическую структуру жидких кристаллов, которую чаще всего называют текстурой, понимая под этим совокупность структурных деталей образца жидкого кристалла, помешенного между двумя стеклами и исследуемого с помощью оптического поляризационного микроскопа. Каждый тип жидкого кристалла самопроизвольно образует свои характерные текстуры, по которым их часто удается идентифицировать. Как правило, текстуры жидких кристаллов настолько "фотогеничны", что их красивые микрофотографии часто помешают на обложках научных журналов и научно-популярных изданий.

Рис. 3 Типичные текстуры нематических(а), смектических(б) и холестерических (в) жидких кристаллов: а — шлирен, б — веерная, в — конфокальная текстуры.

Нематические жидкие кристаллы характеризуются так называемой шлирен-текстурой (рис. 3, а), представляющей собой систему тонких нитевидных линий и точек с нитеобразными черными "хвостами". Эти линии называют дисклинациями (от греч. "клине" - наклон).Они представляют собой места резкого изменения направления ориентации длинных осей молекул. Характерной текстурой смектиков является веерная текстура, которая во многом напоминает кристаллы обычных твердых тел (рис. 3, б), что подчеркивает наибольшую аналогию в структурной организации двумерно-упорядоченных смектиков и трехмерно-упорядоченных кристаллов. Неориентированные холестерики образуют конфокальную текстуру, которая состоит из отдельных и связанных между собой сложных образований, называемых конфокальными доменами (рис. 3, в).

Важно отметить, что все рассмотренные текстуры чрезвычайно лабильны и легко подвергаются структурным перестройкам под действием небольших внешних воздействий (механические напряжения, электрические поля, температура и др.).

2.2. Лиотропные жидкие кристаллы

В отличие от термотропных жидких кристаллов лиотропные жидкие кристаллы образуются при растворении ряда амфифильных соединений в определенных растворителях и имеют, как правило, более сложную структуру, чем термотропные жидкие кристаллы. Амфифильные соединения состоят из молекул, содержащих гидрофильные и гидрофобные группы. Такие соединения широко распространены в природе. Так, например, любая жирная кислота является амфифильной. Ее молекулы состоят из двух частей: полярной "головки" (СООН-группа) и углеводородного "хвоста" [СН3(СН2)n—]. Подобные соединения при растворении в воде, как правило, образуют мицеллярные растворы, в которых полярные головки торчат наружу, находясь в контакте с водой, а углеводородные хвосты, контактируя друг с другом, смотрят вовнутрь. Такие мицеллы (рис. 4, а) и являются теми структурными элементами, из которых строятся лиотропные жидкие кристаллы, формируя, например, цилиндрическую или ламеллярную формы (рис. 4, б,в).
