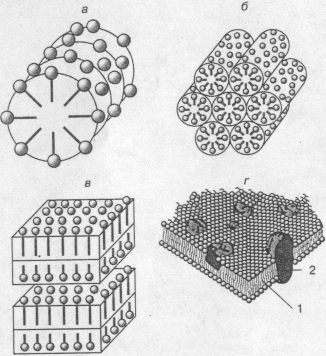

Рис. 4. Некоторые типы лиотропных жидкокристаллических структур, образованные амфифильными молекулами в водных растворах: а - цилиндрическая мицелла, б - гексагональная упаковка цилиндрических мицелл, в - ламеллярный смектический жидкий кристалл; г - строение мембраны, состоящей из фосфолипидного двойного слоя ( 1 ) и молекул белков (2).

В отличие от термотропных жидких кристаллов, где формирование определенного типа мезофазы определяется лишь температурой, в лиотропных системах тип структурной организации определяется уже двумя параметрами: концентрацией вещества и температурой. Лиотропные жидкие кристаллы наиболее часто образуются биологическими системами, функционирующими в водных средах. Именно в этих системах в наиболее яркой форме проявляются уникальные особенности жидких кристаллов, сочетающих лабильность с высокой склонностью к самоорганизации. Ограничимся лишь одним примером, относящимся к клеткам и внутриклеточным органеллам, покрытым тонкими высокоупорядоченными оболочками - мембранами. Современные структурные исследования показывают, что мембраны представляют собой типичные лиотропные ламеллярные лабильные ЖК-структуры, составленные из двойного слоя фосфолипидов, в котором "растворены" белки, полисахарилы, холестерин и другие жизненно важные компоненты (рис. 4, г). Такое анизотропное строение мембраны, с одной стороны, позволяет защищать ее внутреннюю часть от нежелательных внешних воздействий, а с другой стороны, ее "жидкостной" характер обеспечивает высокие транспортные свойства (проницаемость, перенос ионов и др.), что придает клетке определяющую роль в процессах жизнедеятельности.

3. Анизотропия физических свойств — основная особенность жидких кристаллов.

Поскольку основным структурным признаком жидких кристаллов является наличие ориентационного порядка, обусловленного анизотропной формой молекул, то естественно, что все их свойства так или иначе определяются степенью ориентаци-ониого упорядочения. Количественно степень упорядоченности жидкого кристалла определяется параметром порядка S, введенным В.И. Цветковым в 40-х годах:

S = 0,5 á( 3cos2q – 1)ñ (2)

где q - угол между осью индивидуальной молекулы жидкого кристалла и преимущественным направлением всего ансамбля, определяемым директором n (рис. 2) (угловые скобки означают усреднение по всем ориентациям молекул). Легко понять, что в полностью разупорядоченной изотропно-жидкой фазе S = 0, а в полностью твердом кристалле S = 1. Параметр порядка жидкого кристалла лежит в пределах от 0 до 1. Именно существование ориентационного порядка обусловливает анизотропию всех физических свойств жидких кристаллов. Так, анизотропная форма молекул каламитиков определяет появление двойного лучепреломления (Dn) и диэлектрической анизотропии (De), величины которых могут быть выражены следующим образом:

Dn|| = n|| – n^ и De|| = e|| – e^ (3)

где n||, n^ и e||, e^ — показатели преломления и диэлектрические постоянные соответственно, измеренные при параллельной и перпендикулярной ориентации длинных осей молекул относительно директора. Значения Dn для ЖК-соединений обычно весьма велики и меняются в широких пределах в зависимости от их химического строения, достигая иногда величины порядка 0,3-0,4. Величина и знак De зависят от соотношения между анизотропией поляризуемости молекулы, величиной постоянного дипольного момента m, а также от угла между направлением дипольного момента и длинной молекулярной осью. Примеры двух ЖК-соединений, характеризующихся положительной и отрицательной величиной De, приведены ниже:

Нагревание жидкого кристалла, понижая его ориентационный порядок, сопровождается монотонным снижением значений Dn и De, так что в точке исчезновения ЖК-фазы при Тпр анизотропия свойств полностью исчезает.

В то же время именно анизотропия всех физических характеристик жидкого кристалла в сочетании с низкой вязкостью этих соединений и позволяет с высокой легкостью и эффективностью осуществлять ориентацию (и переориентацию) их молекул под действием небольших "возмущающих" факторов (электрические и магнитные поля, механическое напряжение), существенно изменяя их структуру и свойства. Именно поэтому жидкие кристаллы оказались незаменимыми электрооптически-активными средами, на основе которых и было создано новое поколение так называемых ЖК-индикаторов.

4. Как управлять жидкими кристаллами

Основой любого ЖК-индикатора является так называемая электрооптическая ячейка, устройство которой изображено на рис. 5. Две плоские стеклянные пластинки с нанесенным на них прозрачным проводящим слоем из окиси олова или окиси индия, выполняющие роль электродов, разделяются тонкими прокладками из непроводяшего материала (полиэтилен, тефлон). Образовавшийся зазор между пластинками, который колеблется от 5 до 50 мкм (в зависимости от назначения ячейки), заполняется жидким кристаллом, и вся "сандвичевая" конструкция по периметру "запаивается" герметикой или другим изолирующим материалом (рис. 5). Полученная таким образом ячейка может быть помешена между двумя очень тонкими пленочными поляризаторами, плоскости поляризации которых образуют определенный угол с целью наблюдения эффектов ориентации молекул под действием электрического поля. Приложение к тонкому ЖК-слою даже небольшого электрического напряжения (1,5—3 В) вследствие относительно низкой вязкости и внутреннего трения анизотропной жидкости приводит к изменению ориентации жидкого кристалла. При этом важно подчеркнуть, что электрическое поле воздействует не на отдельные молекулы, а на ориентированные группы молекул (рои или домены), состоящие из десятков тысяч молекул, вследствие чего энергия электростатического взаимодействия значительно превышает энергию теплового движения молекул. В итоге жидкий кристалл стремится повернуться таким образом, чтобы направление максимальной диэлектрической постоянной совпало с направлением электрического поля. А вследствие большой величины двулучепреломления Dn процесс ориентации ведет к резкому изменению структуры и оптических свойств жидкого кристалла.

Впервые воздействие электрических и магнитных полей на жидкие кристаллы было исследовано русским физиком В.К. Фредериксом, и процессы их ориентации получили название электрооптических переходов (или эффектов) фредерикса. Один из трех, наиболее часто встречающихся вариантов ориентации молекул показан на рис. 5. а. Это планарная ориентация, которая характерна для нематиков с отрицательной диэлектрической анизотропией (De < 0), когда длинные оси молекул параллельны стеклянным поверхностям ячейки.

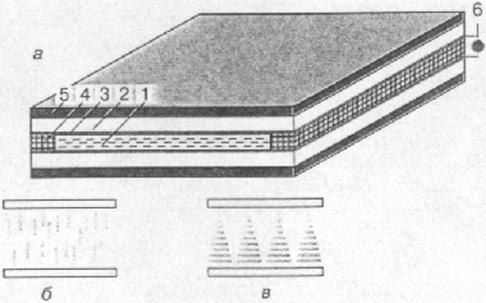

Рис. 5. Электрооптическая ячейка типа "сандвич" с планарной ориентацией молекул (а) и схемы расположения молекул жидких кристаллов в ячейке: б - гомеотропная и в - твист-ориентация. 1 - слой жидкого кристалла. 2 - стеклянные пластинки, 3 - токопроводящий слой, 4 - диэлектрическая прокладка, 5 - поляризатор, 6 - источник электрического напряжения.
