Кристаллографические характеристики фторокомплексов

гадолиния

Таблица 1.1.

Параметры элементарных ячеек гексафторгадолинидов калия
α-K3GdF6	β-K3GdF6		γ-K3GdF6
Куб.простр.группа Fm3m (z=4)	Тетрагональная пространственная группа 14/mmm (z=2)		Моноклинная пространственная группа Р21/n (z=2)
a0	a0	c0	a0	b0	c0	β0
9,305	6,580	9,305	6,368	6,520	9,069	90˚40΄

Лантаноиды во фторидных расплавах образуют устойчивые трехвалентные комплексы типа MeIMeIIIF4 (MeI - Li, Na, K) и MeI3MeIIIF6 (MeI – K, Rb, Cs, NH4). Несколько лет назад Тома предсказал, что если отношение радиусов катионов Ме+/ Ме3+ находятся в интервале 0,77 – 1,4, комплексы типа МеIGdF4 могут существовать, а если Ме+/ Ме3+>1,43, то будет образовываться конгруэнтно плавящиеся комплексы типа Ме3IGdF6.

Большинство комплексов было идентифицировано в фазовых исследованиях [13-21] или при совместном сплавлении [22-25] стехиометрических количеств фторидов, входящих в состав соединений. Большое число равновесных фазовых диаграмм собрано в опубликованном обзоре Тома [26]. В отдельных случаях исследуемые фторидные системы были получены фторированием смесей 3:1 (хлорида щелочного металла и галогенида лантаноида) при 300 – 400˚С [27]; гидрофторированием смеси фтористого натрия и полуторной окиси лантоноидов [24] или нагреванием смесей фтористого натрия и двуокиси металла (металл – церий, празеодим, тербий) при 450 - 650˚С в смеси водорода и фтористого водорода.

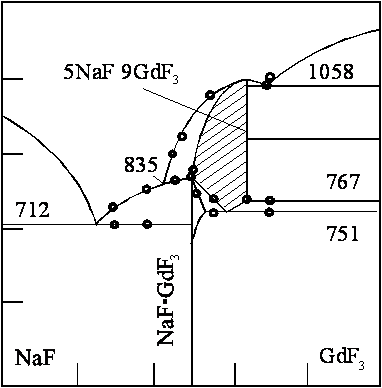

Рис.1 Диаграмма состояния системы NaF-GdF3

Для получения полной картины строения фторидных расплавов, содержащих РЗЭ, в частности гадолиний, исследованы системы фторид натрия – фторид РЗМ и построены полные фазовые диаграммы в работе [14,15]. На рисунке 1 представлена диаграмма системы NaF – GdF3, где образуются равновесные комплексы NaGdF4 и Na5Gd9F32. Первый комплекс 1:1 NaGdF4 имеет гексагональную симметрию при низкой температуре, а при температуре выше 700˚С они превращаются в неупорядоченные кубические фазы переменного состава, подобные флюориту [14]. Верхний предел состава кубических фаз, установленный по показателю преломления, постоянной решетки и данными фазового перехода, соответствует составу Na5Gd9F32.

Твердые растворы кубической симметрии неустойчивы при температуре ниже 800 - 830˚С, и они при охлаждении переходят в различные продукты, состав которых зависит от состава разлагающихся фаз. Например, при эквимолярных составах фторидов наблюдается упорядочение и образуется фаза NaGdF4 с гексагональной симметрией. Из фазы Na5Gd9F32 в системе образуются гексагональные NaGdF4 и GdF3.

Комплексы систем: фторид калия, рубидия, цезия – трифторид РЗМ изучены менее подробно. Опубликовано относительно небольшое число сведений о комплексах, образуемых фторидом калия и трифторидом лантаноидов [22, 25, 28, 29].

Другими авторами были исследованы фторидные системы РЗ – К [30]. Фторид калия совместно с фторидами редкоземельных металлов образуют два типа комплексных соединений – КЭF4 и К3ЭF6, где Э – Y3+, La3+, Nd3+, Gd3+. Особенности образования соединений с различной координацией ионов фтора в расплавленном состоянии подтверждаются также результатами измерений плотности и электропроводности фторидных смесей. С уменьшением радиуса иона комплексообразователя – редкоземельного элемента – устойчивость фторидных комплексов возрастает. Минимум на изотерме мольного объема и молярной электропроводности для системы KF - GdF3 отвечает составу, содержащему 25 мол.% трихлорида гадолиния. Такой состав соответствует наиболее плотной упаковке ионов, которую можно объяснить высокой устойчивостью фторидных комплексов криолитового типа К3GdF6.

Для всех расплавленных смесей имеет место отклонение величин мольного объема от аддитивности. Величина молярной электропроводности в указанных выше системах понижается с повышением мольно-долевой концентрации фторида редкоземельного элемента. Это явление объясняется, по-видимому, присутствием в расплаве наряду с простыми ионами комплексных ионов типа: ЭF4- и ЭF63-.

1.2. Электрохимическое поведение гадолинийсодержащих галогенидных расплавов

1.2.1. Электрохимическое поведение гадолинийсодержащих хлоридных расплавов.

Первая попытка получения редкоземельных металлов электролизом их расплавленных соединений была предпринята в конце XIX века. Полученные из хлоридных расплавов церий и лантан были в довольно чистом состоянии и больших количествах [32]. Тогда же и были отмечены основные трудности электролиза расплава соединений тяжелых редкоземельных металлов,- улетучивание трихлоридов РЗМ и относительно высокое содержание окисей в получаемом продукте.

Исследования по получению РЗМ и их сплавов электролизом расплавленных солей, проведенные в КНР показали, что при электролизе расплавов хлоридов состава NaCl-MeCl3, KCl-MeCl3, KCl-CaCl2-MeCl3, CaCl2-BaCl2-MeCl3 и других (где М - РЗМ) выход по току колеблется в пределах 50-80% [33]. Он снижается при повышенной растворимости РЗМ в его хлориде, при образовании оксихлорида (взаимодействие расплавов с кислородом или окисью щелочного металла), из-за присутствия в электролите металлических и неметаллических примесей (главным образом ионов SO42- и PO43-). Посредством электролиза с жидким металлическим катодом получают сплавы Al-Ce, Al-La (~12% РЗМ), Al-Y (~ 94% РЗМ) и Al-Nd (16-24% Nd) при выходе по току в пределах 80-100%.

Авторами [39] исследован процесс электроосаждения смесей соединений РЗМ в эвтектике расплава LiCl-KCl. При соотношении 3:1 LiCl-GdCl3 и температуре 723К из указанной эвтектики осаждалось соединение K3GdCl6. В присутствии ионов кислорода из расплава оксид гадолиния и/или оксихлорид гадолиния. Образование Gd2O3 и GdOCl сторого зависит от концентрации ионов кислорода в расплаве.
