От участка, который называется «ленд», свет лазера отражается и попадает в фотоприёмники. От участков, которые называются «пит», свет, конечно, тоже отражается, но из-за расфокусировки луча в фотоприёмники не попадает.

Размеры каждого пита чрезвычайно малы, меньше диаметра сфокусированного пятна лазера. Поэтому ток фотоприёмника не мгновенно появляется и исчезает, а плавно изменяется от минимального до максимального значения. Это так называемый высокочастотный информационный сигнал.

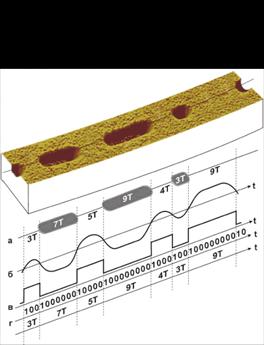

Чтобы можно было выделить информацию, высокочастотный информационный сигнал преобразуется компаратором в последовательность прямоугольных импульсов. Длительность каждого из полученных таким способом прямоугольных импульсов кратна периоду следования битов последовательного кода (рис. 2г). Каждые 14 последовательных периодов декодируются в один байт информации, соединительные разряды просто отбрасываются.

Такая сложная система появилась, конечно, не от хорошей жизни. Питы, кроме того, что в их расположении на диске содержится записанная информация, выполняют и другие, очень важные для считывания этой информации функции.

Дело в том, что на компакт-диске информация упакована с очень высокой плотностью. Размеры каждого пита очень малы – порядка 0,6 мкм, а шаг спирали – всего 1,6 мкм. При таких размерах точно позиционировать считывающую головку можно только с помощью замкнутой системы автослежения. Все приводы CD-ROM имеют достаточно сложный механизм автослежения (автотрекинга). Причём какой-либо дополнительной разметки на диске нет. Слежение осуществляется за самой дорожкой с данными и именно за расположенными по спирали питами. Управляющий сигнал для системы автослежения может вырабатывается только тогда, когда присутствуют тёмные участки (питы), поскольку ленд – это на самом деле вся остальная (кроме питов) поверхность диска, и какая-либо информация на ней отсутствует.

Благодаря описанному выше способу представления информации тёмные участки (питы) не могут отсутствовать больше, чем 10 периодов тактовой частоты. Этого вполне достаточно, чтобы следящая система успевала своевременно корректировать положение головки.

Вторая трудная задача, которая возникает при считывании информации с компакт-диска, – это точное выделение временных интервалов, соответствующих периоду следования символов последовательного кода. Ведь на самом деле период следования символов зависит от скорости вращения диска. Поддерживать скорость вращения диска с требуемой точностью практически невозможно. Поэтому было принято другое решение: скорость вращения диска только примерно соответствует требуемой, а временные интервалы определяются периодом следования встроенного тактового генератора. Частота и фаза этого генератора подстраивается под реальную скорость поступления информации с помощью инерционной системы автоподстройки. Благодаря инерционности этой системы корректировать частоту и фазу генератора не обязательно каждый период. Но периодическая коррекция всё же требуется, и канальный код EFM как нельзя лучше подходит для данной задачи.

CD-R в разрезе

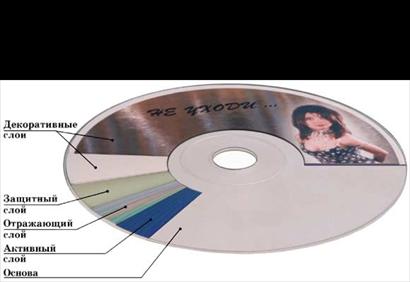

По своему устройству диск CD-R (заготовка для записи), также как и его «штампованный» собрат, напоминает слоёный пирог (рис. 4) и отличается только наличием активного (регистрирующего) слоя. Для записи информации служит активный слой. Однако качественные характеристики CD-R определяются всеми слоями. Поэтому давайте просто рассмотрим CD-R последовательно, слой за слоем.

Главной «деталью» CD-R диска является основа. От качества изготовления. основы зависит почти половина качества всего диска. Правда, к характеристикам материала, из которого выполнена основа, особых требований не предъявляется, применяется тот же поликарбонат, который используется и при изготовлении CD-ROM. Но вот рельеф основы намного сложнее, чем у записанного диска (CD-ROM).

Трудности начинаются с того, что «чистая», незаписанная заготовка не содержит никакой информации и, соответственно, на ее поверхности не должно быть никаких питов. Но ведь питы – это не только хранимая информация, но и источник данных для работы следящей системы. Как же на незаписанной заготовке удержать записывающую головку на воображаемой спирали с достаточной точностью? Для этого основа CD-R диска при изготовлении получает разметку – сплошную спиральную канавку (Pregroove).

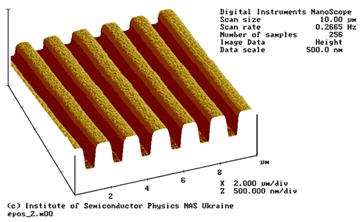

Трёхмерное изображение поверхности основы CD-R, построенное по результатам измерений, также выполненных в лаборатории атомно-силовой микроскопии Института физики полупроводников Национальной академии наук Украины, приведено на рис. 5.

Рис. 6. Так канавка превращается в питы

Точные значения ширины, глубины и даже угла наклона боковых стенок – это и есть самое большое ноу-хау фирмы, выпускающий CD-R.

Эта направляющая канавка заполняется органическим красителем. Благодаря красителю луч лазера несколько ослабляется, поэтому от самой канавки в фотоприёмники попадает меньше света, чем от остальных участков диска. Этого достаточно для надёжной работы следящей системы устройства записи. Конечно, краситель не может быть очень тёмным. Ведь его наличие не должно в дальнейшем мешать считывающим устройствам, которые могут и не предполагать наличие спиральной разметки. Но следящая система записывающего устройства специально разработана для отслеживания положения относительно слабоконтрастной дорожки.

В CD-ROM питы не только содержат полезную информацию и позволяют следить за информационной дорожкой, но и служат для синхронизации частоты своего тактового генератора с частотой следования битов считываемого последовательного кода. Отсутствие питов у незаписанного CD-R заставляет применять весьма хитроумные технические решения для синхронизации частоты тактового генератора (в данном случае со скоростью вращения диска). В частности, в CD-R канавка выполнена не в виде ровненькой спирали, как её представлял себе Архимед, а с микроскопическими отклонениями – вобуляцией (рис. 6).

Частота колебаний канавки относительно спиральной траектории составляет 22,05 кГц (для скорости вращения диска 1х). Соответственно, один период этих колебаний занимает 60 мкм спиральной траектории. Амплитуда колебаний всего 0,03 мкм, значительно меньше ширины самой канавки, но этого достаточно, чтобы выделить колебания с частотой 22,05 кГц и синхронизировать этими колебаниями частоту своего тактового генератора.
