К сожалению, на этом трудности с определением местоположения записывающей головки не заканчиваются. Как известно, информация на CD-ROM записана отдельными порциями – кадрами (секторами, блоками). В заголовке каждого кадра содержится служебная информация, в том числе и о номере текущего кадра. Номер кадра представляется двоично – десятичным кодом в формате (минута):(секунда):(номер кадра в пределах данной секунды). Каждая секунда содержит 75 кадров. Пока на CD-R не записано ни одного кадра, информации о номере кадра не может быть. Но она ведь нужна!

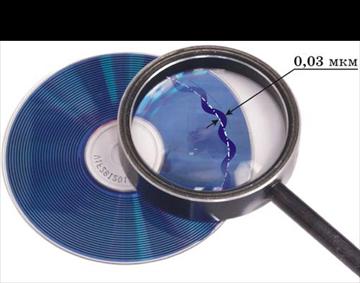

На самом деле эта информация есть и на девственно чистом CD-R. Запрятана она также в форме канавки. Это так называемое действительное время по разметке (ATIP – Actual Time In Pregroove). Вся спиральная разметка разбивается на фреймы, каждый из которых по длительности соответствует одному кадру информации. Информация о номере фрейма (будущего кадра) представлена на разметке путем сдвига частоты вобуляции на 1 кГц от значения 22,05 кГц, т.е. реально частота вобуляции принимает значения 21,05 кГц или 23,05 кГц. То или иное текущее значение частоты вобуляции играет ту же роль, что и питы и ленды на поверхности CD-ROM. Номер фрейма – это 42 последовательных временных интервала, закодированных рассмотренным выше кодом EFM. Серия из 42 временных интервалов декодируется в 3 байта, из них один байт (две десятичные цифры) – это минута, один байт (две десятичные цифры) – секунда и один байт (также две десятичные цифры) – номер фрейма в текущей секунде.

Спиральная канавка у CD-R начинается несколько ближе к центру диска, чем у обычного CD-ROM начинается последовательность питов. На этом начальном участке, недоступном, как правило, для считывающих приводов CD-ROM, расположены две служебные области: для калибровки мощности лазера перед записью PCA (Power Calibration Area) и для временного хранения таблицы содержания диска PMA (Program Memory Area). PCA используется для выбора оптимальной мощности лазера перед каждой записью, а PMA – для временного хранения таблицы содержимого диска в процессе записи.

PCA и PMA являются таблицами фиксированной длины ёмкостью по 99 элементов каждая, что и ограничивает возможное количество сессий.

На этом участке существует также специальная таблица, в которой содержатся некоторые сведения, характеризующие данный CD-R. Таблица содержит специальную информацию, которая присутствует всегда, и дополнительную информацию, которая может быть на диске, а может и не быть. Специальная информация – это, например, сведения об производителе матрицы, с которой изготовлена основа данного CD-R, сведения о применяемом красителе и оптимальной мощности лазера, код применения (например, для бытовых аудиорекордеров). Дополнительная информация – это, например, максимальная и минимальная скорость записи. Таблица выполнена путем формирования самых настоящих «питов» и «лендов», как в CD-ROM, т.е. не может быть изменена никаким способом. Но она может быть прочитана. Для этого существуют различные программы, например, cdr_identifier_152.exe (одна из самых удачных и широко распространённых).

К сожалению, такие программы довольно часто бесполезны, особенно для новых CD-R. Дело в том, что точное содержание таблицы и коды производителей матрицы определяются Orange Forum – организацией, занимающейся стандартизацией в области CD-R. Раньше вся эта информация была общедоступной. Сейчас ссылка на эту информацию на сайте Orange Forum выглядит очень даже обидно:

Disc Identification Method (Orange Forum Members Only).

Активный слой

Активный слой – на самом деле это и есть тот краситель, которым заполняется направляющая канавка. Так он и задумывался. Но, несмотря на то, что сейчас мы рассматриваем этот слой только как заполнение красителем специальной канавки, это все же слой. Почему это так, нам станет предельно понятно после того, как мы разберемся с технологическими особенностями изготовления CD-R. Сейчас же давайте только посмотрим, каким же образом осуществляется запись информации на CD-R, или, другими словами, как канавка превращается в питы.

Прожиг информации

В процессе записи на отдельных участках мощность лазера увеличивается от 0,7 мВт (мощность при считывании) до величины порядка 8 мВт (для первой скорости). Энергия лазерного луча поглощается органическим красителем и преобразуется в тепло. Иногда этот процесс называется «прожигание». Термин «прожигание» не совсем точен и в некотором смысле даже вреден. Создается впечатление, что в отражающем слое или где-то ещё создаются «дырки». На самом деле под действием выделяющегося тепла происходят различные изменения (рис. 7).

В результате нагрева краситель обугливается и в нём появляются микроскопические газовые пузырьки. В процессе выделения газов увеличивается объём красителя и деформируется отражающий слой. Краситель нагревается до температуры, превышающей температуру плавления поликарбоната, вследствие чего и сама основа в данной точке плавится и деформируется.

Для разных дисков и разных режимов записи могут преобладать те или иные эффекты. Это не столь важно, в любом случае прозрачность такого участка с точки зрения лазера

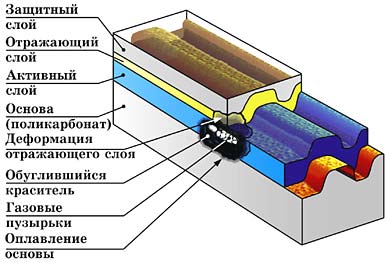

Рис. 6. Так канавка превращается в питы

значительно ухудшается, что эквивалентно «питу» в обычном CD-ROM. Возникает только путаница, как это всё назвать. Ведь под термином «ленд» понимается вся поверхность диска, не занятая питами. Собственно, слово-то land и переводится с английского как «поверхность». И в дисках CD-R есть самый настоящий ленд: это участки поверхности между витками направляющей канавки. Поэтому канавка у незаписанного диска CD-R называется просто канавка (groоve), а после записи вся канавка считается разбитой на ряд питов. Только одни питы обозначают питы (pit marks pits), а другие питы обозначают ленды (land marks pits).

После того, как диск записан, надобность в канавке с ATIP отпадает. Обычные приводы CD-ROM даже не догадываются о её существовании, а просто анализируют тёмные и светлые участки диска. При этом, когда привод читает записанный диск, то следить за дорожкой ему даже легче. Даже на участках, соответствующих ленду на «алюминиевом» диске, т.е. светлых участках, сама дорожка немного темнее остальной поверхности. Но вот считывать записанную информацию труднее, чем с CD-ROM. Это и меньший коэффициент отражения из-за наличия дополнительного слоя, это и качество формирования питов лазерным лучом. Качество формирования питов зависит, конечно, в первую очередь от свойств красителя, поэтому рассмотрим этот вопрос подробнее.
