Содержание:

Введение 3

Кладка перемычек 4

Технология кирпичной кладки 7

Устройство рабочих швов 9

Структура каменной кладки 10

Система перевязки швов кладки 14

Растворы для каменной кладки 17

Способы выполнения каменной кладки 19

Способы и последовательность операции кладки 22

Описание механизмов приспособлений и инструментов 25

Строительные работы и организация труда 28

Безопасные условия труда при производстве каменных работ 30

Введение:

Строительство является одной из важнейших отраслей материального производства. С капитальным строительством связано все области экономики, темпы роста производственного потенциала промышленности, рост материального и культурного уровня людей. На современном этапе капитальное строительство имеет большое значение в решении экономических и социальных задач страны. Одним из существенных резервов повышения эффективности капитального строительства является рациональное использование материально-технических ресурсов, повышения качества строительства, а также снижения затрат ручного труда при выполнении общестроительных работ.

Возрастающие объемы общестроительных работ требуют нового притока высококвалифицированных специалистов: каменщиков и печников, монтажников по монтажу стальных и железобетонных конструкций, бетонщиков, арматурщиков, электросварщиков, стропальщиков и многих других.

Кладка перемычек, арок и сводов

Перекрытие оконных и дверных проемов выполняют путем устройства пе­ремычек. При ширине проема до 2 м применяют рядовые и клинчатые перс-

мычки.

Рядовые перемычки являются продолжением кладки стены. Они представ­ляют собой обычную кладку на растворах повышенной прочности. Растягива­ющие усилия, возникающие в кладке перемычки воспринимает арматура, и укладывают на опалубку под нижний (первый) ряд кирпичей перемычки. .

Арматурные стержни, утопленные в слой раствора должны заходить а грань проема на 25 см

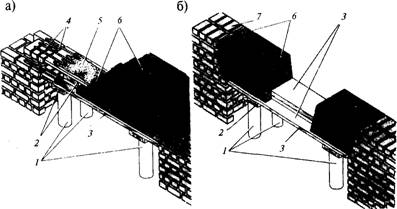

Устройство кирпичных перемычек:

а — рядовых, б — клинчатых плоских, 1 — стойка опалубки, 2 — клинья, 3 — опалубка, 4 — арматура, 5 — раствор, 6 — кирпичи перемычки. 7 — кладка стены

На каждые полкирпича толщины стены укладывают по одному арматурно­му стержню. Диаметр стержней указывается в проекте. Высота рядовой пере­мычки — пять — шесть рядов, но не меньше четверти ширины проема. Сро­ки снятия опалубки перемычек зависит от температуры наружного воздуха я марки применяемого раствора.

Оконные и дверные проемы можно перекрывать клинчатыми перемычка­ми. Клинчатые перемычки, являющиеся продолжением стены, выкладывают из обыкновенного кирпича при ширине проемов не более 2 м путем образо­вания клинообразных швов. Толщина шва должна быть внизу перемычек не менее 5 мм, а вверху не более 25 мм. В том случае если применя­ют клиновидный кирпич, то ширина швов будет постоянной. Кладку клинча­той перемычки ведут симметрично с двух сторон от "пят" к замковому ряду.

Вначале из подтесанного кирпича с двух сторон выкладывают опору пере­мычки — пяту. затем на опалубке размечают положение рядов кладки. При этом ряды считают не по вертикали, а по горизонтали. При кладке перемы­чек принимают нечетное число рядов. Центральный ряд — нечетный, назы­вается замковым.

Разновидностью клинчатых перемычек являются лучковые. . При устройстве лучковых перемычек, так же, как при устройстве клинчатых, стена должна быть возведена до уровня пере­мычек .Для перекрытия проемов шириной более 2 м устраивают арки, которые не только вос­принимают вертикальную на­грузку, но являются и архитек­турным элементом зданий и со­оружений при устройстве окон­ных и дверных проемов.

Кладку арки выполняют по опалубке, которую укладывают на кружала с затяжкой, опира­ющейся на стойки. Для точной установки арки на заданной от­метке, а также для обеспечения снятия ее после набора прочно­сти раствора, стойки устанавли­вают на клиньях. Для кладки арок применяют обыкновенный или лекальный кирпич. В пос­леднем случае все швы имеют одинаковую толщину, а прикладке из обыкновенного кирпича швы имеют клинчатую форму. Их толщи­на, как и в клинчатых перемычках, должна быть не более 25 мм вверху и в менее 5 мм внизу. Арки устраивают с различным радиусом кривизны или раз­личной стрелой подъема С. В том случае, когда стрела подъема равна радиус;

кривизны, арку называют полуциркульной.

Своды устраивают для образования перекрытий над отдельными помеще­ниями и проездами. Опорой для сводов служат ограждающие стены, проме­жуточные столбы или колонны. Устройство сводов, в основном, ведется по тем же правилам, что и устройство арок. Кладка кирпичных сводов ведется и специальной опалубке (кружалам со сплошной опалубкой из досок), имею­щей проектное очертание. Опалубка может быть переставной или катучей

Кладка свода из кирпича:

1 — стойка, 2 — брус, 3 — клинья, 4 — кладка стены, 5 — опалубка, 6 — ряды кладки свода, 7 — замковый ряд кирпичей. Технология кирпичной кладки

При сплошной кирпичной кладке выполняют следующие операции: уста­новка порядовок и натягивание причалки; подготовка постели и раскладка кирпича; подача раствора и его расстилание; укладка кирпича на подгото­вленную постель, проверка правильности кладки (горизонтальности и верти­кальности); расшивка швов (при кладке под расшивку).

При кладке облегченных стен выполняют дополнительные операции, свя­занные с подачей и укладкой материалов для утепления. Для кладки конст­рукций зданий и сооружений с одновременной их облицовкой дополнитель­но выполняют операции по подаче, раскладке и установке облицовочных плит.

Порядовки устанавливают в углах кладки, и пересечениях стен, на грани­цах захваток и делянок, а также на прямых участках стен не реже чем через 12 м (рис.14). Для обеспечения горизонтальности швов кладки порядовки ус­танавливают по нивелиру. В местах установки порядовок выкладывают из кирпичей маяки высотой в шесть рядов. Между порядовками натягивают при­чалку. Для устранения провисания причалки на участке между порядовками под причалку через каждые 4-5 м укладывают на растворе маячные кирпичи.

Сверху причалку прижимают кирпичом, установленным насухо на маячный кирпич. Маячные кирпичи можно заменить деревянными брусками соответ­ствующей толщины. Натянутая причалка должна выступать от поверхности стены на 2 . 3 см; для этого маячные кирпичи или деревянные бруски выхо­дят за наружную грань стены на 3 см. Для наружных верст причалку устана­вливают для каждого ряда, а на внутренних — через 3 ряда.

Низ натянутой причалки располагают на уровне верхней грани маячного кир­пича.

Подготовка постели предусмат­ривает ее очистку и раскладку на ней кирпича или камней. Для кладки наружной версты кирпич раскладывают на внутренней поло­вине стены, а для кладки внутрен­ней версты — на наружной поло­вине. Применяют два способа рас­кладки кирпича. При первом спо­собе кирпич раскладывают плаш­мя вдоль стены: для ложковой вер­сты — по одному кирпичу, а для тычковой — стопками в 2 кирпича (рис. 15,а). При втором способе кирпич раскладывают стопками по 2 кирпича вдоль стены для ложко­вой версты и перпендикулярно к оси тычковой, (рис. 15,6).
