Раствор на постель чаще подают ковшевой лопаткой, а разравнива­ют кельмой. Для забутки кирпич укладывают по 2 штуки ложками на одном из верстовых рядов.

Раствор на кладке расстилают грядкой. Ширина грядки для ложковых рядов 7 . 8 см, а для тычко­вых 20 . 22 см. При этом при клад­ке в пустошовку раствор от края стены располагается на 2 . 2, 5 см, \ см.

Рис. 14. Размещение, установка и закрепление порядовок:

а — металлическая для наружных углов, б — то же, для внутренних, в — металлическая со скобами, г — деревянная промежуточная :

1 — крюки-держатели, 2 — отверстия для закрепления причального шнура, 3 — скоба с винтовым зажимом, 4 — Пр-образная скоба, 5 — деревянный клин.

Устройство рабочих швов

Для обеспечения монолитности конструкций их бетонирование желательно ве­сти непрерывно, без образования швов. Однако в большинстве случаев практиче­ски этого сделать нельзя. В этой связи важно правильно выбрать место, где соеди­нение (стык) ранее уложенного бетона и вновь укладываемого будет менее отри­цательно влиять на прочность конструкции. Для этого устраивают рабочие швы.

Рабочим швом называется плоскость стыка между затвердевшим (старым) и свеже­уложенным (новым) бетоном. Часто рабочие швы называют строительными швами. В вертикальных элементах (колонны, пилоны) рабочие швы устраивают горизонтально, то есть перпендикулярно граням элемента, а в балках, прогонах и плитах — всегда вер­тикально. Рекомендуемое расположение рабочих швов приведено на рис. 14. В местах образования рабочих (строительных) швов устанавливают щитки с прорезями для ар­матурных стержней. Устройство наклонных. ^Возобновлять прерванное бетонирование можно при следующих условиях: бе­ри смесь должна приобрести прочность не менее 1,5МПа, а также, если ранее разрыхленная бетонная смесь при вибрации разжижается, т.е. процесс кристаллизации структуры бетона находится еще в начальной стадии.

Структура каменной кладки

Кирпич или камень прямоугольной формы имеют шесть граней , ко­торые называют: боковые длинные — ложками, боковые короткие — тычка­ми и две противоположные длинные широкие — постелью. Кладку из кирпи­ча или камней выполняют, горизонтальными рядами. В кладке одни камни укладывают длинной стороной, другие — поперек. В первом случае ряды кладки принято называть ложковыми, а во втором — тычковыми.

Для кладки применяют целые кирпичи, а также трехчетверки, половинки и четвертки. По конструктивным и технологическим особенностям кирпичную кладку разделяют на сплошную, облегченную, армированную, де­коративную, кладку с облицовкой. Кирпичи и камни в ряду кладки, уложен­ных вдоль стен, называют верстами.

Элементы кладки:

1 — вертикальный продольный шов, 2 — поперечный вертикальный шов, 3 — фасад, 4 — тычок, 5 — постель, 6,8 — ложок, 7 — тычковый ряд, 9 — ложковый ряд, 10 — наружная верста, 11 — внутренняя верста, 12 — забутка, 13 — горизонтальный шов (постель).

Рис 3.Целые и неполномерные кирпичи :

а — целый, б — трехчетверка, в — половинки, г — четвертка.

В зависимости от того как укла­дывают кирпичи в стену (ложками или тычками), весь ряд называют ложковым или тычковым. Камни, уложенные между верстами (наружной и внутренней), называют забуткой. Между камнями в кладке образуются горизонтальные и вертикальные швы. Вертикальные швы располагаются вдоль и поперек стены. Кладку ведут под расшивку, т. е. с полным заполне­нием швов с последующей их обработкой или без расшивки швов. Расшивка придает поверхности шва различную форму.

В том случае, если проектом предусмотрено оштукатуривание стены, то для лучшего сцепления слоя штукатурки с поверхностью стены швы не заполня­ют раствором на глубину Г— (, 5" см от лицевой поверхности кладки.

Вертикальные швы кладки бывают толщиной 8—15 мм, а горизонтальные — 10-15 мм. Толщину кладки стен делают кратной половине кирпича или камня: в полкирпича, в один, полтора, два, два с половиной кирпича и т. д.

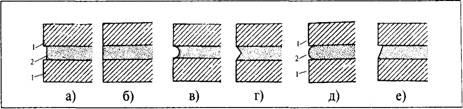

Рис. 4. Формы расшивки швов:

а — заглубленная, б — в подрезку, в — расшивка выкружкой, г — треугольная двухсрезная, д — расшивка выпуклая валиком наружу, е — односрезная; 1 — кирпич, 2 — шов.

С учетом величины вертикальных швов расчетная толщина стены составит 120, 250, 380, 510, 640 мм. При толщине кирпича 65 мм в одном метре клад­ки по высоте укладывается 13 рядов.

Стены выполняют сплошными (без проемов) или с проемами. Сплошные стены без конструктивных элементов и архитектурных деталей называют глад­кими. Для большей архитектурной выразительности стены имеет и архитектур­ные детали (обрезы, пояски, пилястры, уступы, ниши, карнизы и др.)

Рис. 5 .Архитектурные детали кладки:

1 — обрез, 2 — пилястра, • 3 — простенок, 4 — четверть, 5 — цоколь, 6 — уступ

Обрезы, простенки, проемы, борозды, ниши, штабы — имеют констру­ктивное назначение Обрез кладки делают при переходе от цоколя к стене. Его устраивают с от­ступом от лицевой поверхности очередного ряда кладки. Последний ряд клад­ки перед обрезом должен быть тычковым. Поясками расчленяют отдельные части фасада здания по его высоте. Пояски образуют путем напуска несколь­ких рядов кладки.

Карниз служит для отвода воды с кровли, а также улучшает архитектурную выразительность здания.

Борозды могут быть вертикальными и горизонтальными. Размеры борозды зависят от ее назначения и указываются в проекте. Ниши — это углубления в кладке стены, в которых располагают приборы отопления, электрические и другие шкафы. Простенки — кладка, расположенная между двумя соседними проемами. Штрабы — элементы кладки, которые устраивают в местах времен­ного перерыва кладки. Различают убежные и вертикальные штрабы.

Система перевязки швов кладки

Система перевязки — это определенный порядок укладки кирпичей и кам­ней правильной формы, уложенных в конструкцию. В строительстве наиболее распространены три системы перевязки: однорядная (цепная), многорядная и трехрядная.

Однорядная (цепная) система перевязки швов предусматривает чередова­ние тычкового ряда с ложковым. При этом каждый вертикальный шов нижнего ряда перекрывается кирпичами верхнего ряда. При этой схеме пере­вязки вертикальные поперечные швы в смежных рядах получаются сдвинуты­ми относительно друг друга на четверть кирпича, а продольные — на полкир­пича. Для того, чтобы обеспечить смещение вертикальных поперечных швов на 1/4 кирпича, приходится кладку каждого нового ряда начинать с трех­четверок (3/4 кирпича). С фасадной стороны кладка по однорядной систем
