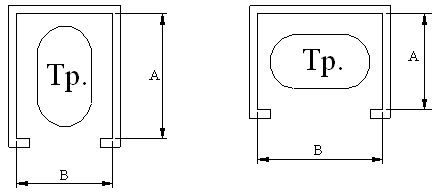

H=4,2м

А=3,7м

В=2,9м

Н=4,2м

А=3,0м

В=3,9м

Мощность трансформаторов 750кВА

Размещение оборудования в машинном зале

1. Определим заглубление насосной станции, которое определяется отметкой оси насосов и условиями размещения всасывающих трубопроводов.

Включение насосов автоматизируется в зависимости от уровня сточной жидкости в резервуаре. При подъеме воды до отметки установки датчика уровня подается импульс на включение первого насоса. Если после включения первого насоса уровень воды в приемном резервуаре повышается, включается второй насос и т.д. Расстояние между уровнями включения и выключения насосов принимается 0,2м. Минимальный уровень воды в приемном резервуаре при включении насосов (отметка включения первого насоса):

Насосы, как правило, необходимо устанавливать под заливом. Верх корпуса насоса должен быть расположен на 0,6-0,4м ниже отметки включения первого насоса.

Пользуясь габаритным чертежом насоса определяем отметку оси насоса, отметку пола в машинном зале.

Глубина рабочей части приемного резервуара принимается равной 2,5м, т.е. минимальный уровень воды в приемном резервуаре.

Отметка пола в наземной части принимается выше уровня земли на 0,15-0,2м.

Произведем проверку на возникновение кавитации. Отсутствие кавитации в насосе определяется условием:

Hs – геометрическая высота всасывания, определяется по формуле: Hs=Zон-Zmin =1,425

Ра – атмосферное давление

Рнас.пар. – давление насыщенных паров

Условие выполнено => кавитации не возникнет

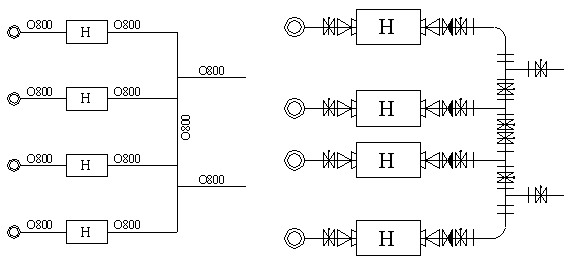

2. Составим схему размещения насосных агрегатов, трубопроводов, арматуры и фасонных частей. В канализационных насосных станциях применяется однорядная схема, с параллельным расположением агрегатов в ряду, оси насосных агрегатов перпендикулярны стене, отделяющей приемный резервуар от машинного зала. К каждому насосу предусматривается самостоятельный всасывающий трубопровод, напорные линии от насосов объединяются в один напорный коллектор. Вычерчиваем схему расположения насосных агрегатов и трубопроводов в аксонометрии.

Определяем диаметры внутристанционных трубопроводов по таблицам исходя из скоростей движения воды в пределах, указанных в таблице 8.

Таблица 8

Диаметр труб, мм	Скорости движения воды в трубопроводах насосных станций, м/с
	Всасывающие	Напорные
До 250	0,7 – 1	1 – 1,5
250¸800	1 – 1,5	1,2 –2,0
Свыше 800	1,2 – 1,5	1,8 – 2,5

Результаты расчета приведены в таблице 9.

Таблица 9

	Наименование трубопровода	Q, л/с	d, мм	V, м/с	i
1	Всасывающий трубопровод	597	800	1,18	0,00196
2	Напорный трубопровод	597	800	1,18	0,00196
3	Общие напорные трубопроводы	597	800	1,18	0,00196
4	Напорный коллектор	—	800	1,18	0,00196

На схему расположения насосных агрегатов и трубопроводов выписываются диаметры, и определяем места установки арматуры и фасонных частей.

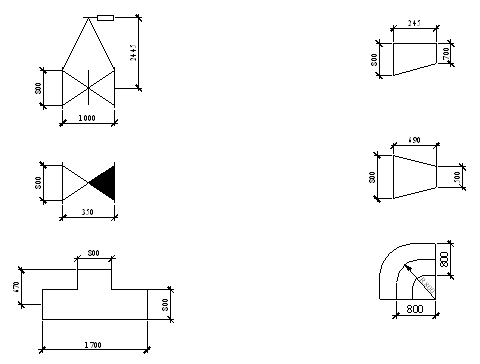

3. По справочникам по диаметрам условного прохода и рабочему давлению выполняем выборку арматуры и фасонных частей.
