Посадки

Единая система допусков и посадок (ЕСДП) разработана в соответствии с комплексной программой и рекомендациями международных стандартов. Она распространяется на сопрягаемые гладкие цилиндрические элементы и элементы, ограниченные параллельными плоскостями.

Все детали, из которых состоят соединения, узлы, агрегаты и машины, характеризуются геометрическими размерами. Размеры выражают числовое значение линейных величин (диаметр, длину, ширину и т.д.) и делятся на номинальные, действительные и предельные. В машиностроении размеры указывают в миллиметрах.

В соединении элементов двух деталей одна из них является внутренней (охватывающей), другая — наружной (охватываемой). В системе допусков и посадок гладких соединений всякий наружный элемент условно называется валом и обозначается строчными буквами латинского алфавита, а внутренний элемент называется отверстием и обозначается заглавными буквами латинского алфавита.

Основные термины и определения установлены ГОСТ 25346—89. Номинальный размер — размер, который служит началом отсчета отклонений и относительно которого определяются предельные размеры. Обозначается номинальный размер отверстия — D (D) вала - dH (d)(рис.1,а)

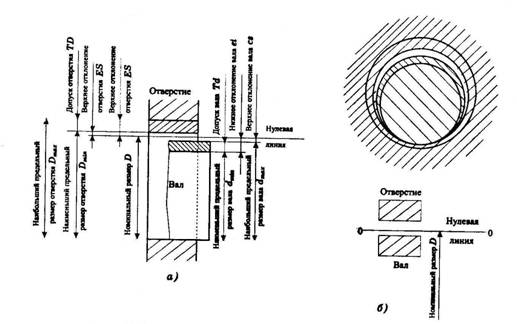

Рис. 1 Поля допусков отверстия и вала при посадке с зазором

(отклонения отверстия положительные, отклонения вала отрицательные)

Номинальный размер является основным размером детали или их соединений (в соединении участвуют две детали — отверстие и вал). Его назначают исходя из расчетов деталей на прочность, износостойкость, жесткость и т.д. и на основании конкретных конструктивных, технологических и эксплуатационных соображений. В соединении две детали имеют общий номинальный размер. Значения номинальных размеров, полученных расчетным путем, следует округлять (как правило, в большую сторону).

Действительный размер — размер, установленный измерением с допустимой погрешностью. Этот термин введен, потому что невозможно изготовить деталь с абсолютно точными требуемыми размерами и измерить их без внесения погрешности. Действительный размер обозначается для отверстия Dд, а для вала — dд.

Предельные размеры детали — два предельно допускаемых размера, между которыми должен находиться или которым может быть равен действительный размер годной детали. Границы предельных размеров, т.е. диапазон рассеивания действительных размеров, определяются наименьшим предельным размером (Dmin, dmin) и наибольшим предельным размером (Dmax, dmax, (см. рис. 1, а). Сравнение действительного размера с предельными дает возможность судить о годности деталей.

Для упрощения чертежей введены предельные отклонения от номинального размера. Предельное отклонение размера — это алгебраическая разность между предельным и номинальным размерами.

Различают верхнее и нижнее предельное отклонение, применяя при этом краткие термины — верхнее и нижнее отклонение.

Верхнее отклонение (ES — для отверстия, es — для вала) — алгебраическая разность между наибольшим предельным и номинальным размерами:

Нижнее отклонение (El — для отверстия, ei — для вала) — алгебраическая разность между наименьшим предельным и номинальным размерами:

Действительным отклонением называют алгебраическую разность между действительным и номинальным размерами. Отклонение является положительным, если предельный или действительный размер больше номинального, и отрицательным, если указанные размеры меньше номинального.

На машиностроительных чертежах номинальные и предельные линейные размеры и их отклонения проставляются в миллиметрах без указания единицы, например 58+0.013; 42-0.024; 50+0.107; 74 ± 0,2; угловые размеры и их предельные отклонения — в градусах, минутах или секундах с указанием единицы, например 0' 30' 40", 120°±20°. Отклонение, равное нулю, на чертежах не проставляют, наносят только одно отклонение — положительное на месте верхнего или отрицательное на месте нижнего предельного отклонения, например 200-0.2; 200+0.2. Предельные отклонения в таблицах допусков указывают в микрометрах.

Разность между наибольшим и наименьшим предельными размерами или абсолютное значение алгебраической разности между верхним и нижним отклонениями называется допуском на размер. Допуск обозначается буквой Т, тогда для отверстия — TD, для вала - Тd: .

Допуск всегда положительная величина. Он определяет допускаемое поле рассеивания действительных размеров годных деталей в партии, т.е. заданную точность изготовления. Чем меньше допуск, тем выше требуемая точность детали, при этом стоимость изготовления увеличивается.

Для упрощения допуски можно изображать графически в виде полей допусков (рис. 1, б). При этом ось изделия (на рис. 1, б не показана) всегда располагают под схемой. Поле допуска — поле, ограниченное верхним и нижним отклонениями. Поля допуска определяются значением допуска и его положением относительно номинального размера. При графическом изображении поле допуска заключено между двумя линиями, соответствующими верхнему и нижнему отклонениям относительно нулевой линии. Нулевая линия — линия, соответствующая номинальному размеру, от которой откладывают отклонения размеров при графическом изображении допусков и посадок. Если нулевая линия расположена горизонтально, то положительные отклонения откладывают вверх от нее, а отрицательные — вниз.

Две или несколько подвижно или неподвижно соединяемых деталей называют сопрягаемыми, а поверхности соединяемых элементов называют сопрягаемыми поверхностями. Поверхности тех элементов деталей, которые не входят в соединение с поверхностями других деталей, называются несопрягаемыми (свободными) поверхностями. Соединения подразделяются и по геометрической форме сопрягаемых поверхностей — гладкие цилиндрические, плоские и др.

В зависимости от эксплуатационных требований сборку соединений осуществляют с различными посадками.

ПОСАДКОЙ называют характер соединения деталей, определяемый разностью между размерами отверстия и вала.

Если размер отверстия больше размера вала, то их разность называется зазором. Зазор обозначается буквой S, тогда S = D - d.

Если размер отверстия меньше размера вала, то их разность называется натягом. Натяг обозначается буквой N, тогда N = d - D.

Зазор может быть выражен как натяг, только со знаком минус (S = – N), а натяг — как зазор со знаком минус (N = – S).

В зависимости от взаимного расположения полей допусков отверстия и вала посадка может быть с зазором, с натягом или переходной, при которой возможно получение как зазора, так и натяга. Схемы полей допусков для разных посадок даны на рис. 2:

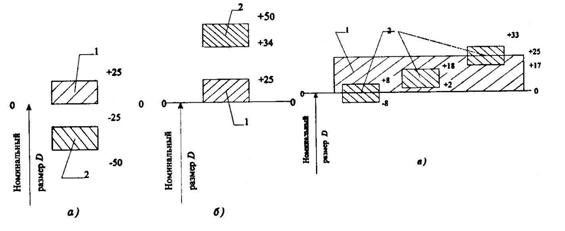

Рис. 2. Поля допусков отверстия 1 и вала 2
