Проектирование отопления и вентиляции спального корпуса кадетов в поселке
Рефераты >> Строительство >> Проектирование отопления и вентиляции спального корпуса кадетов в поселке

Название установки

Lв,[м3/ч]

Типоразмер

П1

9500

КЦКП-8-1

Конструктивное исполнение:

· полимерное покрытие наружных панелей

Автоматика:

· Датчик защиты от замораживания теплообменника по воде;

· Датчик защиты от замораживания теплообменника по воздуху;

· Шкаф приборов автоматики и управления с контроллером;

Подпись:

Заказ

1



Заказчик



Название установки

П1

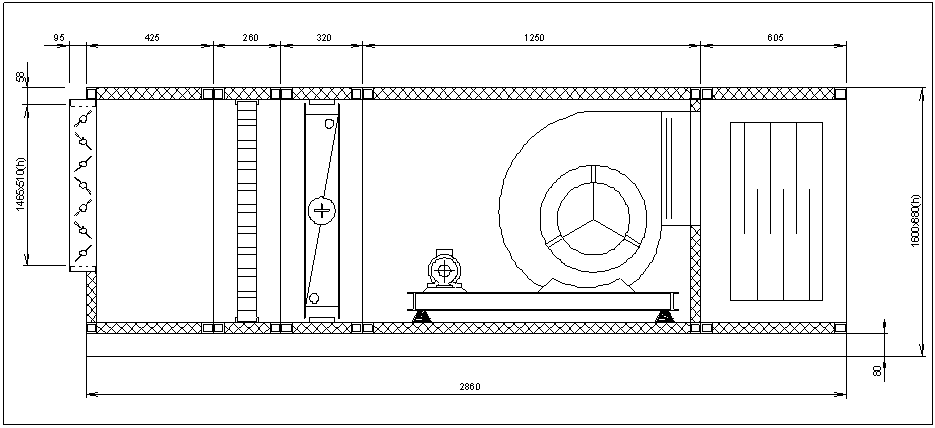

Схема установки

Исполнитель



Типоразмер

КЦКП-8-1



Дата



VIII. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ СИСТЕМЫ ОТОПЛЕНИЯ.

8.1. РАСЧЕТ ТЕПЛОВОГО ПОТОКА И РАСХОД ТЕПЛОНОСИТЕЛЯ

Тепловой поток системы отопления, Вт, определяется по формуле:

, (39)

где Qc- часть расчетных потерь теплоты, Вт, зданием, возмещаемых отопительными приборами;

b1 – коэффициент учета дополнительного теплового потока устанавливаемых отопительных приборов за счет округления сверх расчетной величины;

b1- коэффициент учета дополнительных потерь теплоты отопительными приборами, расположенными у наружных ограждений и у внутренних;

Q2- дополнительные потери теплоты при остывании теплоносителя в подающих и обратных магистралях, проходящих в не отапливаемых помещениях, Вт, определяемые расчетом, ориентировочно их можно принять равными 5% от Q.

Расход теплоносителя G,кг/ч , в системе, определяется по формуле:

, (40)

где Qc- расчетный тепловой поток, определенный по формуле (54), Вт;

Dt- разность температур,°С, теплоносителя на входе и выходе из системы (ветви или стояка), рекомендуется принимать на 1°С меньше;

С- удельная теплоемкость воды, кДж/кг×°С;

b1 – поправочный коэффициент, учитывающий теплопередачу через дополнительную установочную площадь (сверх расчетной) отопительного прибора;

b1- поправочный коэффициент, учитывающий дополнительные теплопотери вследствие расположения отопительных приборов у наружных ограждений и у внутренних;

8.2. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДОВ СИСТЕМЫ ОТОПЛЕНИЯ.

Цель расчета: определение экономичных диаметров трубопровода, необходимого для перемещения определенных количеств теплоносителя в зависимости от располагаемого давления.

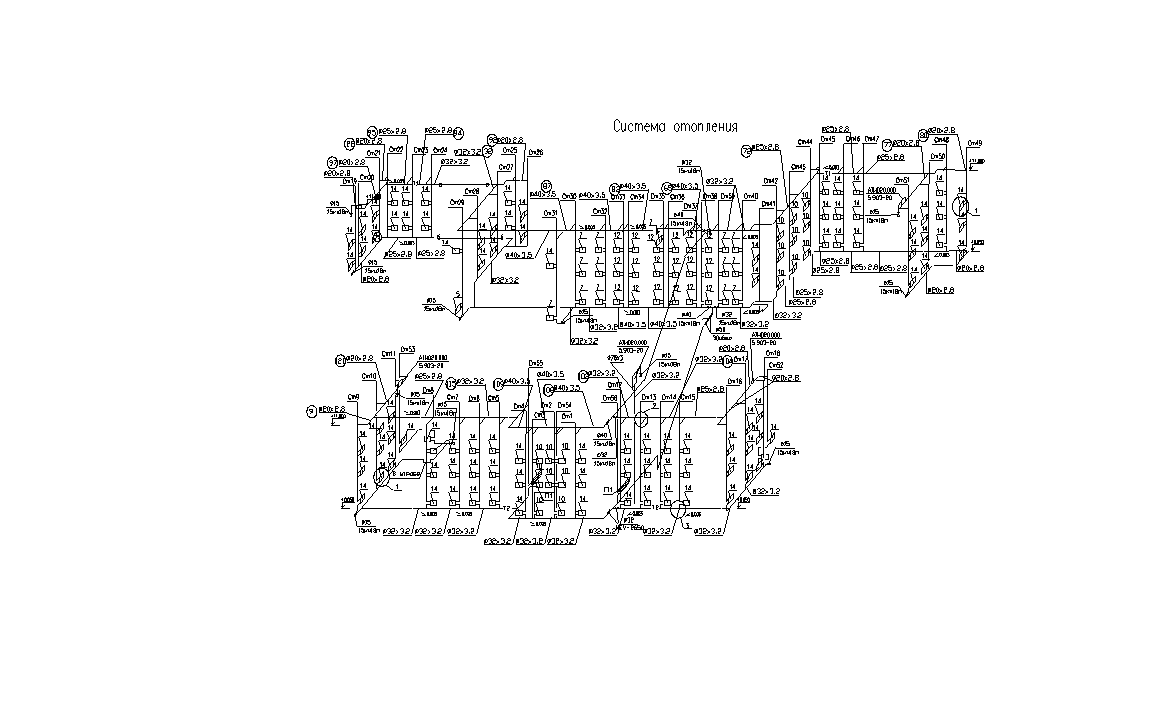

Гидравлический расчет выполняется по методу удельных потерь давления. Подготавливается расчетная аксонометрическая схема системы на основании запроектированной системы отопления. Расчетная схема разбивается на расчетные участки. На каждом участке проставляется длина участка, тепловая нагрузка, отмечаются местные сопротивления. Все участки нумеруются. Расчет ведется для основного циркуляционного кольца через дальний стояк.

Определяется необходимый расход теплоносителя на каждом участке по формуле:

, (41)

где G –расход теплоносителя на участках, кг /ч;

Qуч- тепловой поток участка (возмещаемый отопительными приборами), Вт;

С- удельная теплоемкость воды, кДж/кг×°С;

tр tс –расчетный перепад температур в системе отопления, который принимают на 1 °С меньше.

По найденному расходу теплоносителя [5] подбираются диаметры участков, определяются действительные значения R,

, м2град/Вт (42)

где l - коэффициент трения,

d- диаметр трубопровода, м ,

l – длина расчетного участка, м,

r - плотность теплоносителя, кг/м3

w- скорость движения воды, м/с

Для найденных диаметров определяем значения Rl, Па. А также на каждом участке рассчитывается сумма коэффициентов местных сопротивлений Sx .По таблицам, зная скорость воды w и Sx находим значение Z:

, Па (43)

Затем складываются потери давления по длине участка Rl и потери давления в местных сопротивлениях Z и находим полные потери давления на каждом участке .

Полные потери давления на участке определены по формуле:

,Па (44)

где R - потеря давления на трение на 1 м, Па/м;

l- длина участка, м;

z - потеря напора на местные сопротивления, Па.

А потери давления всего циркуляционного кольца равны

Располагаемое давление в циркуляционном кольце определяется по формуле:

,Па , (45)

Па

Проверяют правильность гидравлического расчета, исходя из условий, что суммарные потери давления циркуляционных колец не должны отличаться более чем на 15% друг от друга.

, (46)

Гидравлический расчет трубопроводов системы водяного отопления выполнен в программе «ПОТОК» (таблица 10).

Организация: РГСУ ----------------------------------------------------------------------------------------------------

Дата расчёта 10.10.2003 время начала расчёта 18:17:44

Версия WinPot32.exe от 20.06.2002

Обновление версии: http://www.potok.ru

П У Т Ь к данным: D:\Мои документы\Спальный корпус!!!.rez

----------------------------------------------------------------------------------------------------

Р Е З У Л Ь Т А Т Ы Р А С Ч Ё Т А.

Хаpактеpистика узлов системы Таблица 10

——————————————————————————————————————————————————————————————————————————————————————

|Тип нагр. |Габариты места.ПРИБ.|Усл.диаметр|Регул|Коэфф.|Длина | подводка |

| прибора |————————————————————————————————| уст-|укры- |замык.|—————————————————————|

| или |Длина |шир. в|Высота|замык|под- | рой-| тия |уч-ка |длина |от- |отключающ|

|0- потреб.| м |плане | м |участ|водки| ство| | М | М |воды|устройств|

——————————————————————————————————————————————————————————————————————————————————————
