Ядерные реакторы

· При попадании медленного нейтрона в ядро урана-235 он может быть захвачен этим ядром. При этом произойдет ряд ядерных реакций, итогом которых станет образование ядра плутония-239. (Плутоний-239 в принципе может тоже использоваться для нужд ядерной энергетики, но в настоящее время он является одним из основных компонентов начинки атомных бомб.) Поэтому ядерное топливо в реакторе не только расходуется, но и нарабатывается. У некоторых ядерных реакторов основной задачей является как раз такая наработка.

· Другим способом решить проблему необходимости замедления нейтронов является создание реакторов без необходимости их замедлять - реакторов на быстрых нейтронах. В таком реакторе основным делящимся веществом является не уран, а плутоний. Уран же (используется уран-238) выступает как дополнительный компонент реакции - от быстрого нейтрона, выпущенного при распаде ядра плутония, произойдет распад ядра урана с выделением энергии и испусканием других нейтронов, а при попадании в ядро урана замедлившегося нейтрона он превратится в плутоний-239, возобновляя тем самым запасы ядерного топлива в реакторе. В связи с малой величиной поглощения нейтронов плутонием цепная реакция в сплаве плутония и урана-238 идти будет, причем в ней будет образовываться большое количество нейтронов.

· Таким образом, в ядерном реакторе должен использоваться либо обогащенный уран с замедлителем, поглощающем нейтроны, либо необогащенный уран с замедлителем, мало поглощающем нейтроны, либо сплав плутония с ураном без замедлителя. О различных типах ядерных реакторов, реализующих эти три возможности разными способами, будет говориться дальше.

4. Ядерный реактор.

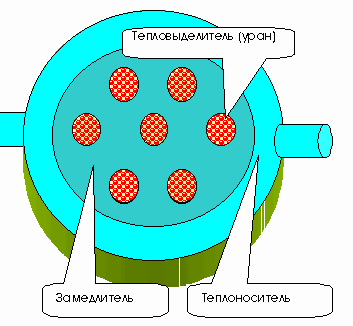

Как уже указывалось, тремя обязательными элементами для реакторов на тепловых нейтронах являются тепловыделитель, замедлитель и теплоноситель. На данном рисунке представлена типичная схема активной зоны.

Через реактор с помощью насосов (обычно называемых циркуляционными) прокачивается теплоноситель, поступающий потом или на турбину (в РБМК) или в теплообменник (в остальных типах реакторов). Нагретый теплоноситель теплообменника поступает на турбину, где теряет часть своей энергии на выработку электричества. Из турбины теплоноситель поступает в конденсатор для пара, чтобы в реактор поступал теплоноситель с нужными для оптимальной работы параметрами. Также в реакторе имеется система управления им (на рисунке не показана), которая состоит из набора стержней диаметром в несколько сантиметров и длиной, сопоставимой с высотой активной зоны, состоящих из высокопоглощающего нейтроны материала, обычно из соединений бора. Стержни располагаются в специальных каналах и могут быть подняты или опущены в реактор. В поднятом состоянии они способствуют разгону реактора, в опущенном - заглушают его. Приводы стержней регулируются независимо друг от друга, поэтому с их помощью можно конфигурировать активность реакции в различных частях активной зоны.

Реакторы, работающие на быстрых нейтронах, устроены несколько иначе. О них будет сказано ниже.

Несколько терминов:

Топливная кассета - конструкция из таблеток урана и собирающего их вместе корпуса толщиной 10-20 см и длиной в несколько метров, являющаяся выделителем энергии за счет распада урана. Материалом корпуса обычно является цирконий.

ТВС - тепловыделяющая сборка - топливная кассета и ее крепление. ТВС находится в активной зоне реактора.

СУЗ - система управления защитой. В основном состоит из нейтронопоглощающих стержней.

5. Устройство различных типов ядерных реакторов.

В настоящее время в мире существует пять типов ядерных реакторов. Это реактор ВВЭР (Водо-Водяной Энергетический реактор), РБМК (Реактор Большой Мощности Канальный), реактор на тяжелой воде, реактор с шаровой засыпкой и газовым контуром, реактор на быстрых нейтронах. У каждого типа реактора есть особенности конструкции, отличающие его от других, хотя, безусловно, отдельные элементы конструкции могут заимствоваться из других типов. ВВЭР строились в основном на территории бывшего СССР и в Восточной Европе, реакторов типа РБМК много в России, странах Западной Европы и Юго-Восточной Азии, реакторы на тяжелой воде в основном строились в Америке. Параметры этих реакторов лучше всего представить в виде таблицы.

Параметры сравнения

ВВЭР

РБМК

Реактор на тяжелой воде

Тепловыделитель

4.5%-й обогащенный уран

2.8%-й обогащенный уран

2-3%-й обогащенный уран

Замедлитель и его свойства

Легкая вода. Очень хорошо замедляет нейтроны, очень сильно поглощает нейтроны. Очень дешева.

Графит. Хорошо замедляет нейтроны, почти не поглощает нейтроны. Достаточно дешев.

Тяжелая вода. Очень хорошо замедляет нейтроны, почти не поглощает нейтроны. Очень дорога в производстве.

Особенности активной зоны, определяемые параметрами замедлителя

Тесное расположение тепловыделяющих элементов, необходимость повышенного обогащения урана

Достаточно редкое расположение тепловыделяющих элементов, возможность использования низкообогащенного урана или отработанного топлива ВВЭР

Достаточно редкое расположение тепловыделяющих элементов, возможность использования низкообогащенного урана или отработанного топлива ВВЭР

Количество контуров

Два

Один

Два

Теплоноситель

Легкая вода в обоих контурах. Одновременно является замедлителем.

Легкая вода. Замедляющий эффект незначителен.

Тяжелая вода в первом контуре, легкая вода во втором. Тяжелая вода одновременно является замедлителем.

Регулирование

Раствор борной кислоты в теплоносителе. Регулирующие стержни из бороциркониевого сплава и оксида европия.

Регулирующие стержни из бороциркониевого сплава и оксида европия.

Регулирующие стержни из бороциркониевого сплава и оксида европия.

Перегрузки топлива

1 раз в 4-6 месяцев, с полной остановкой реактора и вскрытием его корпуса. Каждый тепловыделяющий элемент переставляется внутри реактора трижды до его окончательного извлечения.

В процессе работы, с помощью специальной перегрузочной машины, позволяющей перезагружать отдельные тепловыделяющие элементы. Каждый тепловыделяющий элемент переставляется внутри реактора несколько раз до его окончательного извлечения.

Раз в несколько месяцев, с полной остановкой реактора.

Наружный отражатель

Наружный металлический корпус.

Графитовая кладка толщиной 65 см. Наружный корпус не обязателен, но желателен по соображениям безопасности

Наружный металлический корпус.
