Ядерные реакторы

ВВЭР

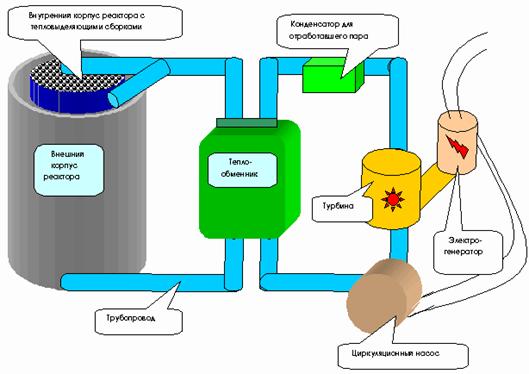

Реакторы ВВЭР являются самым распространенным типом реакторов в России. Весьма привлекательны дешевизна используемого в них теплоносителя-замедлителя и относительная безопасность в эксплуатации, несмотря на необходимость использования в этих реакторах обогащенного урана. Из самого названия реактора ВВЭР следует, что у него и замедлителем, и теплоносителем является обычная легкая вода. В качестве топлива используется обогащенный до 4.5% уран. Принципиальная схема реактора ВВЭР представлена на рис.2.

Рис.2

Как видно из схемы, он имеет два контура. Первый контур, реакторный, полностью изолирован от второго, что уменьшает радиоактивные выбросы в атмосферу. Циркуляционные насосы (насос первого контура на схеме не показан) прокачивают воду через реактор и теплообменник (питание циркуляционных насосов происходит от турбины). Вода реакторного контура находится под повышенным давлением, так что несмотря на ее высокую температуру (293 градуса - на выходе, 267 - на входе в реактор) ее закипания не происходит. Вода второго контура находится под обычным давлением, так что в теплообменнике она превращается в пар. В теплообменнике-парогенераторе теплоноситель, циркулирующий по первому контуру, отдает тепло воде второго контура. Пар, генеруемый в парогенераторе, по главным паропроводам второго контура поступает на турбины и, отдает часть своей энергии на вращение турбины, после чего поступает в конденсатор. Конденсатор, охлаждаемый водой циркуляционного контура (так сказать, третий контур), обеспечивает сбор и конденсацию отработавшего пара. Конденсат, пройдя систему подогревателей, подается снова в теплообменник.

Энергетическая мощность большинства реакторов ВВЭР в нашей стране - 1000 мегаватт (Мвт).

Рис.3

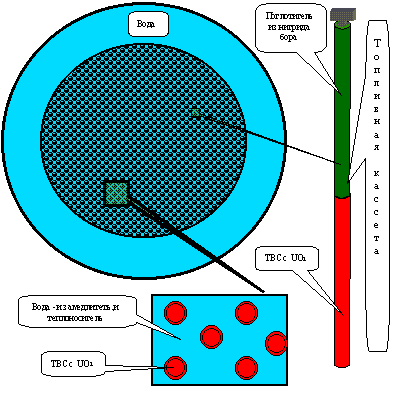

Строение активной зоны реактора ВВЭР показано на рис.3. Она имеет прочный наружный стальной корпус, могущий в случае непредвиденных обстоятельств локализовать возможную аварию. Корпус полностью заполнен водой под высоким давлением. В середине активной зоны расположены ТВС с шагом в 20-25 см. Некоторые ТВС дополнены сверху поглотителем из бороциркониевого сплава и нитрида бора и способны находится в активной зоне или бороциркониевой частью, или урановой - таким образом осуществляется регулирование цепной реакции. Вода подается в реактор снизу под давлением. Сверху реактор закрыт стальной крышкой, герметизирующей его корпус и являющейся биозащитой.

РБМК

РБМК построен по несколько другому принципу, чем ВВЭР. Прежде всего в его активной зоне происходит кипение - из реактора поступает пароводная смесь, которая, проходя через сепараторы, делится на воду, возвращающуюся на вход реактора, и пар, который идет непосредственно на турбину. Электричество, вырабатываемое турбиной, тратится, как и в реакторе ВВЭР, также на работу циркуляционных насосов. Его принципиальная схема - на рис.4.

Рис.4

Основные технические характеристики РБМК следующие. Активная зона реактора — вертикальный цилиндр диаметром 11.8 метров и высотой 7 метров (см.рис.5). По периферии активной зоны, а также сверху и снизу расположен боковой отражатель - сплошная графитовая кладка толщиной 0.65 метра. Собственно активная зона собрана из графитовых шестигранных колонн (всего их 2488), собранных из блоков сечением 250х250мм. По центру каждого блока сквозь всю колонну проходят сквозные отверстия диаметром 114мм для размещения технологических каналов и стержней СУЗ.

Общее число технологических каналов в активной зоне 1693. Внутри большинства технологических каналов находятся тепловыделяющие кассеты, имеющие довольно сложную структуру. Кассета состоит из двух последовательно соединенных тепловыделяющих сборок (ТВС), длина каждой из которых 3,5м. ТВС содержит 18 стержневых твэлов — трубок наружным диаметром 13,5мм с толщиной стенки 0,9 мм, заполненных таблетками диаметром 11,5мм из двуокиси урана (UO2), крепежные детали из сплава циркония и несущий стержень из оксида ниобия. Стенки кассеты плотно фиксированы к графитовой кладке, а внутри кассет циркулирует вода. В остальных каналах расположены стержни системы управления защитой, которые состоят из поглотителя - бороциркониевого сплава. Некоторые каналы полностью изолированы от теплоносителя, и в них расположены датчики радиации.

Электрическая мощность РБМК - 1000 Мвт. АЭС с реакторами РБМК составляют заметную долю в атомной энергетике. Так, ими оснащены Ленинградская, Курская, Чернобыльская, Смоленская, Игналинская АЭС.

Рис.5. Активная зона реактора РБМК

ВВЭР и РБМК: сравнительные характеристики.

Проводя сравнение различных типов ядерных реакторов, стоит остановится на двух наиболее распространенных в нашей стране и в мире типах этих аппаратов: ВВЭР (Водо-Водяной Энергетический реактор) и РБМК (Реактор Большой Мощности Канальный). Наиболее принципиальные различия: ВВЭР — корпусной реактор (давление держится корпусом реактора); РБМК-- канальный реактор (давление держится независимо в каждом канале); в ВВЭР теплоноситель и замедлитель — одна и та же вода (дополнительный замедлитель не вводится), в РБМК замедлитель — графит, а теплоноситель — вода; в ВВЭР пар образуется во втором корпусе парогенератора, в РБМК пар образуется в непосредственно в активной зоне реактора (кипящий реактор) и прямо идет на турбину — нет второго контура. Из-за различного строения активных зон параметры работы у этих реакторов также разные. Для безопасности реактора имеет значение такой параметр, как коэффициент реактивности - его можно образно представить как величину, показывающую, как изменения того или иного другого параметра реактора повлияет на интенсивность цепной реакции в нем. Если этот коэффициент положительный, то при увеличении параметра, по которому приводится коэффициент, цепная реакция в реакторе при отсутствии каких-либо других воздействий будет нарастать и в конце станет возможным переход ее в неуправляемую и каскадно нарастающую - произойдет разгон реактора. При разгоне реактора происходит интенсивное тепловыделение, приводящее к расплавлению тепловыделителей, стеканию их расплава в нижнюю часть активной зоны, что может привести к разрушению корпуса реактора и выбросу радиоактивных веществ в окружающую среду.

В данной таблице приведены коэффициенты реактивности для РБМК и ВВЭР.

Коэффициенты реактивности реакторов ВВЭР и РБМК.

Коэффициенты реактивности

ВВЭР

РБМК

Паровой (при наличии пара в активной зоне)

— (при появлении в активной зоне пара реактор глохнет)

+ (при появлении в активной зоне пара реактор разгоняется)

Температуры теплоносителя

— (при повышении температуры теплоносителя реактор глохнет)

+(при повышении температуры теплоносителя реактор разгоняется)

Плотности теплоносителя

— (при снижении плотности теплоносителя, (в частности, при повышении его температуры) реактор глохнет)

+(при снижении плотности теплоносителя, (в частности, при повышении его температуры) реактор разгоняется)
