1. Метод фиксации потенциала

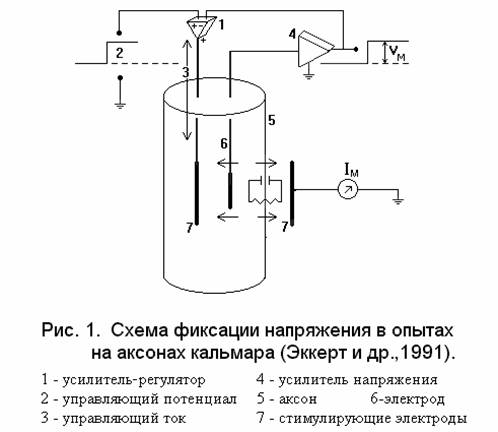

Для изучения потенциалзависимых мембранных каналов применяется метод фиксации потенциала. В данном методе используют электронную систему с обратной связью, которая обеспечивает автоматическое поддержание мембранного потенциала. Разность потенциалов по разные стороны мембраны фиксируют на определенном уровне, при этом мембранный потенциал можно ступенчато изменят на строго определенную величину. Такой метод позволяет измерить ионные токи, протекающие сквозь мембрану через каналы, которые активируются при изменении потенциала. В соответствии с законом Ома, если напряжение на мембране постоянно, изменения тока однозначно связанные с изменениями проводимости. В свою очередь, мы можем фиксировать мембранный потенциал на разном уровне и измерять возникающие при этом токи. Если же использовать растворы с различенным ионным составом, и препараты, избирательно блокирующие тот или иной канал, то можно будет изучать поведение различных ионных каналов, через которые протекают измеряемые нами токи. Технически фиксация потенциала осуществляется следующим образом. При помощи усилителя-регулятора внутриклеточный потенциал сравнивают с управляющим потенциалом (см. рис.1). Любое отклонение мембранного потенциала от управляющего усиливается и на выходе усилителя возникает управляющий ток. Этот ток течет через электроды, расположенные по разные стороны мембраны в таком направлении, что мембранный потенциал вновь становится равным управляющему. Такое автоматическое согласование происходит за долю миллисекунды после того, как задается ступенчатый

управляющий потенциал.

Когда в ответ на такую ступенчатую деполяризацию открываются натриевые (или какие-либо другие) каналы, соответствующие ионы входят в аксон по электрохимическому градиенту и переносят с собой электрические заряды. Эти входящие заряды стремятся сдвинуть мембранный потенциал в положительном направлении, однако малейшее отклонение от управляющего потенциала немедленно компенсируется в результате удаления из клеток избыточных зарядов с помощью усилителя-регулятора. При этом записывается тот ток, который подается усилителем для поддержания мембранного потенциала на необходимом уровне, и этот ток в точности равен ионному току, протекающему через мембрану.

Метод фиксации напряжения, или кламп метод, позволяет измерять ионный поток при перемещении иона по контролируемому градиенту электрохимического потенциала и получать информацию об электрической проводимости мембраны и её пассивной проницаемости в отношении интересующего нас иона. Этот метод используется для измерения вольт-амперных характеристик растительных клеток, что позволяет получить информацию о тонких механизмах функционирования различных систем мембранного транспорта.

2. Метод пэтч-кламп

Метод пэтч-кламп (patch-clamp) позволяет осуществлять локальную (точечную) фиксацию мембранного потенциала и измерять токи через одиночные ионные каналы. На данный момент этот метод является мощным средством для исследования биомембран. Метод позволяет:

1. проводить многие исследования в рамках классических электрофизиологических подходов.

2. регистрировать токи и потенциалы от клеток очень малых размеров (3-10 мкм)

3. регистрировать токи одиночных каналов амплитудой порядка пикоампер

4. исследовать действие лекарственных препаратов при быстром подведении их как к наружной, так и к внутренней стороне мембраны

Метод пэтч-кламп был введен в исследовательскую практику Неером и Сакманом, когда в 1976 году ими была опубликована статья в журнале “Nature”, которая называлась “Токи через одиночные каналы в мембране волокна денервированной мышцы лягушки”. Это открыло путь для изучения на молекулярном уровне электрических свойств мембран и регуляции различных транспортных процессов.

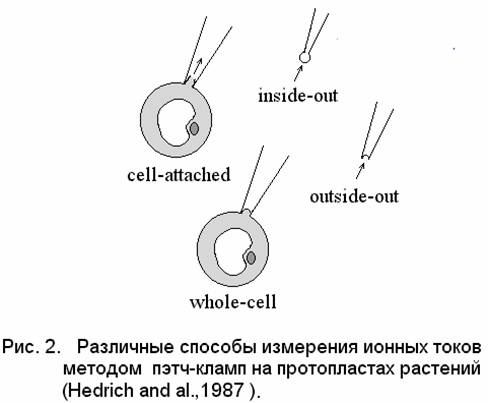

Основой для создания метода послужило обнаружение факта, что при определённых условиях клеточная мембрана формирует очень плотный контакт с поверхностью кончика стеклянного микроэлектрода. При небольшом разрежении, создаваемом внутри пипетки, между стеклом и мембранным фрагментом возникает контакт, имеющий гигаомное сопротивление. В результате образуется электрически изолированный участок мембраны, и шум регистрирующего сигнала уменьшается на несколько порядков. Так как контакт мембраны со стеклом очень прочен, то находящийся под кончиком электрода фрагмент надо либо изолировать от клетки, либо разрушить, и таким образом проникнуть внутрь клетки. Существует несколько вариантов метода пэтч-кламп (рис.2).

Наиболее близким к естественным условиям является вариант измерения ионных токов на прикреплённой, но неповрежденной (cell-attached) клетке, поскольку исследуемый участок г99зэмембраны не отделяется от клетки и не нарушается его связь с цитоплазмой. Измерение на целой клетке при разрушении мембраны в кончике микропипетки (whole-cell) позволяет заменять ионный состав цитоплазмы и изучать на диализированных таким образом клетках ионные токи в режиме фиксации напряжения.

Ионные токи через небольшие мембранные фрагменты измеряют с помощью пипеток, у которых диаметр кончика соизмерим с размерами фрагментов. Сопротивление пипеток, заполненных раствором 150 ммоль/л KCl и погруженных в раствор такой же концентрации, приблизительно линейно зависит от площади отверстия кончика и варьирует от 1 до 5 МОм. Площадь отверстия кончика пипетки можно варьировать от 1 до 8 мкм2, изменяя степень нагрева спирали на последнем этапе вытягивания. Эти размеры находятся на грани разрешения светового микроскопа. Наружную поверхность покрывают гидрофобным материалом – силгардовой резиной. Особенностью незастывшего силгарда является его способность растекаться тонкой пленкой по поверхности стекла на несколько миллиметров, покрывая при этом и кончик микроэлектрода. Так как высокоомные контакты образуются только с чистым стеклом, эту пленку необходимо удалять только оплавлением микроэлектродов. При работе на мембранных фрагментах используется несколько типов пипеток.

Пипетки из тугоплавкого стекла получили в практике большее применение, чем пипетки из мягкого стекла. Первые имеют больше удельное сопротивление, чем мягкое стекло с более низкой температурой плавления. Вследствие этого вклад шума, обусловленного ёмкостью связи через стеклянную стенку в пипетках с тугоплавким стеклом меньше.

Пипетки из толстостенного тугоплавкого стекла имеют ряд преимуществ. Во-первых, при большей толщине стенок шунтирующая проводимость через стекло меньше. Во-вторых, на некоторых препаратах гигаомные контакты более стабильны и величина их образования значительно больше, чем для аналогичных
