Известно, что качество визуализации анатомических образований головного мозга и очагов поражения зависит в основном от двух факторов: размера матрицы, на которой строится томограмма, и перепада показателей поглощения. Величина матрицы может оказывать существенное влияние на точность диагностики. Так, количество ошибочных диагнозов при анализе томограмм на матрице 80х80 клеток составляло 27%, а при работе на матрице 160х160 - уменьшилось до 11%.

Компьютерный томограф обладает двумя видами разрешающей способ-ности: пространственной и по перепаду плотности. первый тип определяется размером клетки матрицы (обычно - 1,5х1,5 мм), второй равен 5 ед.Н. (0,5%). В соответствии с этими характеристиками теоретически можно различать элементы изображения размером 1,5х1,5 мм при перепаде плотности между ними не меньше 5 ед.Н. (1%) удается выявлять очаги величиной не менее 6х6 мм, а при разнице в 30 ед.Н. (3%) - детали размером 3х3 мм. Обычная рентгенография позволяет уловить минимальную разницу по плотности между соседними участками в 10-20%. Однако при очень значительном перепаде плотностей рядом расположенных структур возникают специфические для данного метода условия, снижающие его разрешающую способность, так как при построении изображения в этих случаях происходит математическое усреднение и при этом очаги небольших размеров могут быть не обнаружены. Чаще это происходит при небольших зонах пониженной плотности, расположенных вблизи массивных костных структур (пирамиды височных костей) или костей свода черепа. Важным условием для обеспечения проведения компьютерной томографии является неподвижное положение пациента, ибо движение во время исследования приводят к возникновению артефактов - наводок: полос темного цвета от образований с низким коэффициентом поглощения (воздух) и белых полос от структур с высоким КП (кость, металлические хирургические клипсы), что также снижает диагностические возможности. [№ 3, стр. 16-19]

УСИЛЕНИЕ КОНТРАСТНОСТИ

Для получения более четкого изображения патологически измененных участков в головном мозге применяют эффект усиления контрастности, ко-торых достигается внутривенным введением рентгеноконтрастного вещества, Увеличение плотности изображения на компьютерной томограмме после внутривенного введения контрастного вещества объясняется внутри- и внесосудистыми компонентами. Внутрисосудистое усиление находится в прямой зависимости от содержания йода в циркулирующей крови. При этом увеличение концентрации на 100 мг йода в 100 мл обусловливает величины абсорбции на 26 ед.Н. (ед.Н. - единицы Хаунсфильда или числа компьютерной томографии). При компьютерно-томографических измерениях венозных проб после введения 60% контрастного вещества в дозе 1 мл на кг массы тела, плотность потока повышается в среднем в течение 10 мин после инъекции, составляет 39,2 плюс-минус 9,8 ед.Н. Содержание контрастного вещества в протекающей крови изменяется в результате того, что относительно быстро начинается выделение его почками. Уже в течение первых 5 мин после болюсной инъекции концентрация вещества в крови в среднем снижается на 20%, в последующие 5 мин - на 13% и еще через 5 мин - на 5%.

Нормальное увеличение плотности мозга на компьютерной томограмме после введения контрастного вещества связано с внутрисосудистой кон-центрацией йода. Можно получить изображение сосудов диаметром до 1,5 мм, если уровень йода в крови составляет примерно 4 мг/мл и при условии, что сосуд расположен перпендикулярно к плоскости среза. Наблюдения привели к выводу, что контрастное вещество накапливается в опухолях. [№ 4, стр. 17-19]

ЦИФРОВЫЕ РЕНТГЕНОГРАФИЧЕСКИЕ СИСТЕМЫ

Преобразование традиционной рентгенограммы в цифровой массив с последующей возможностью обработки рентгенограмм методами вычислительной техники стало распространенным процессом. Такие аналоговые системы зачастую имеют очень жесткие ограничения на экспозицию из-за малого динамического диапазона рентгеновской пленки. В отличие от аналоговых прямые цифровые рентгенографические системы позволяют получать диагностические изображения без промежуточных носителей, при любом необходимом уровне дозы, причем это изображение можно обрабатывать и отображать самыми различными способами. [№ 6]

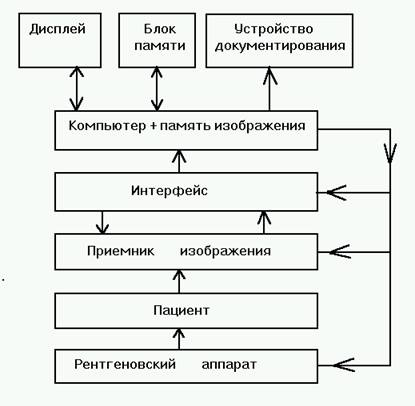

На рис.2 приведена схема типичной цифровой рентгенографической системы. Рентгеновская трубка и приемник изображения сопряжены с компьютером и управляются им, а получаемое изображение запоминается, обрабатывается (в цифровой форме) и отображается на телеэкране, сос-тавляющем часть пульта управления (или устройства вывода данных) опе-ратора-рентгенолога.

Аналогичные пульты управления можно применять и в других системах получения изображения, например на основе ядерного магнитного резонанса или компьютерной томографии. Цифровое изображение можно записать на магнитном носителе, оптическом диске или же на специальном записывающем устройстве, способном постоянно вести регистрацию изображения на пленку в аналоговой форме.

Рис.2 Составные элементы цифровой системы получения рентгеновских

изображений

В цифровой рентгенологии могут найти применение два класса приемников изображения: приемники с непосредственным формированием изображения и приемники с частичной регистрацией изображения, в которых полное изображение формируется путем сканирования либо рентгеновским пучком, либо приемным устройством (сканирующая проекционная рентгенография). В цифровой рентгенографии применяют усилитель изображения, ионографическую камеру и устройство с вынужденной люминисценцией. Эти приемники могут непосредственно формировать цифровые изображения без промежуточной регистрации и хранения. Усилители изображения не обладают наилучшим пространственным разрешением или контрастом, однако имеют высокое быстродействие. Аналого-цифровое преобразование флюорограммы с числом точек в изображении 512х512 может занимать время менее 0,03 с. Даже при числе точек 2048х2048 в изображении время преобразования изображения в цифровую форму составляет всего несколько секунд. Время считывания изображения с пластины с вынужденной люминисценции или ио-нографической камеры значительно больше, хотя последнее выгодно отли-чается лучшим разрешением и динамическим диапазоном.

Записанное на фотопленке изображение можно преобразовать в цифровую форму с помощью сканирующего микроденситометра, но любая информация, зафиксированная на фотопленке со слишком малой или, наоборот, слишком высокой оптической плотностью, будет искажена из-за влияния характеристик пленки. В цифровую форму можно преобразовать и ксеро- рентгенограмму также с помощью сканирующего денситометра, работающего в отраженном свете, или путем непосредственного считывания зарядового изображения с селеновой пластины. [№ 5, стр. 99-100]

В России прямая цифровая рентгенографическая система Института ядерной физики (ИЯФ) СО РАН применяется в нескольких клинических боль-ницах. В этой системе рентгеновская пленка как регистратор рентгеновского излучения заменена многопроволочной пропорциональной камерой. Такая камера вместе с электронными схемами усиления и формирования импульсов представляет собой линейку на 256 практически независимых каналов, имеющих чувствительную поверхность 1х1 мм. (В последних моделях 350 каналов и 0,5х0,5 мм.) Использование в счетчиках в качестве рабочего газа ксенона при давлении 3 кгс/см2 обеспечивает высокую эффективность регистрации излучения. Эта система может быть отнесена к классу ионографических приборов для цифровой рентгенографии, передающих изображение на внешние устройства отображения.
