1-генератор; 2-рентгеновская трубка; 3-пациент; 4-ЭОП; 5-видеокамера;

6-аналого-цифровой преобразователь; 7-накопитель изображений;

8-видеопроцессор; 9-сеть; 10-цифро-аналоговый преобразователь;

11-монитор; 12-снимок; 13-рентгенолог.

Цифровая люминесцентная рентгенография (ЦЛР)

Применяемые в ЦЛР (рис.6) пластины-приемники изображения после их экспонирования рентгеновским излучением последовательно, точка за точкой, сканируются специальным лазерным устройством, а возникающий в процессе лазерного сканирования световой пучок трансформируется в цифровой сигнал. После цифрового усиления контуров и контрастности элементов изображения оно лазерным принтером печатается на пленке или воспроизводится на телевизионном мониторе рабочей консоли. Люминесцентные пластины-накопители выпускаются в стандартных формах рентгеновской пленки, помещаются вместо обычных комплектов "пленка-усиливающий экран" в кассету и применяются в обычных рентгеновских аппаратах.

Такая пластина обладает значительно большей экспозиционной широтой, чем общепринятые комбинации пленка-экран, благодаря чему значительно расширяется интервал между недо- и переэкспонированием. Этим способом можно получать достаточно контрастные изображения даже при резко сниженной экспозиционной дозе, нижним пределом которой является лишь уровень квантового шума. Поэтому даже при рентгенографии в палате у постели больного методика ЦЛР гарантирует получения качественного снимка.

При ЦЛР используются цифровые преобразователи, пространственное разрешение которых выше, чем у большинства используемых в настоящее время для обычной рентгенографии комбинаций экран-пленка. Все же особым преимуществом ЦЛР является передача малоконтрастных деталей, тогда как передача очень мелких деталей, таких, например, как микрокальценаты в молочной железе, остается прерогативой рентгенографии на рентгеновской пленке.

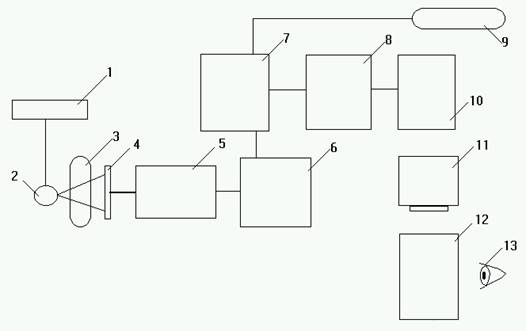

Рис. 6 Цифровая люминисцентная рентгенография.

1-генератор; 2-рентгеновская трубка; 3-пациент; 4-запоминающая

пластина; 5-транспортирующее устройство; 6-аналого-цифровой

преобразователь; 7-накопитель изображений;8-видеопроцессор; 9-сеть;

10-цифро-аналоговый преобразователь; 11-монитор; 12-снимок;

13-рентгенолог.

Селеновая рентгенография

Селеновые детекторы представляют собой новейшую систему цифровой рентгенографии (рис. 7). Основной частью такого устройства служит детектор в виде барабана, покрытого слоем аморфного селена. Селеновая рентгенография в настоящее время используется только в системах рентгенографии грудной клетки. Характерная для снимков грудной клетки высокая контрастность между легочными полями и областью средостения при цифровой обработке сглаживается, не уменьшая при этом контрастности деталей изображения. Другим преимуществом селенового детектора является высокий коэффициент отношения сигнал/шум.

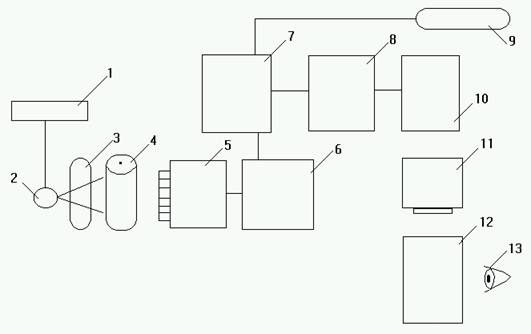

Рис.5 Цифровая селеновая рентгенография.

1-генератор; 2-рентгеновская трубка; 3-пациент; 4-селеновый барабан;

5-сканирующие электроды+усилитель; 6-аналого-цифровой преобразо-

ватель; 7-накопитель изображений; 8-видеопроцессор; 9-сеть;

10-цифро-аналоговый преобразователь; 11-монитор; 12-снимок;

13-рентгенолог.
