План:

I. Введение;

II. Общие сведения;

1. Назначение и боевые свойства пулеметов;

2. Основные части и механизмы пулемета, их работа при стрельбе;

III. Работа частей и механизмов пулемета;

1. Положение частей и механизмов до заряжания;

2. Работа частей и механизмов при заряжании;

3. Работа частей и механизмов при стрельбе;

4. Задержки при стрельбе из пулемета и способы их устранения;

IV. Техническое обслуживание, хранение, сбережение и подготовка пулемета к стрельбе;

1. Общие положения;

2. Порядок контрольного осмотра пулемета и станка (установки) солдатами и сержантами;

3. Порядок контрольного осмотра пулемета и станка (установки) офицерами;

4. Текущее обслуживание (чистка и смазка) пулемета;

V. Заключение.

I.

Во всех современных образцах оружия для метания снаряда (пули) используется энергия сгорающего при выстреле порохового заряда. Такое оружие называют огнестрельным. При стрельбе из. него для производства каждого очередного выстрела нужно пере­зарядить оружие новым патроном и воспламенить его пороховой заряд. Процесс перезаряжания в большинстве систем современного оружия включает следующие операции:

— отпирание затвора—расцепление затвора со стволом (со ствольной коробкой);

— открывание канала ствола — отделение затвора от ствола;

— экстракцию гильзы — удаление гильзы из патронника;

— отражение гильзы—выбрасывание гильзы из оружия;

— подачу очередного патрона в патронник;

— закрывание канала ствола затвором;

— запирание затвора—сцепление затвора со стволом (со ствольной коробкой).

В некоторых системах оружия применяют так называемое сво­бодное запирание затвора, без сцепления его со стволом; в таких системах процесс перезаряжания включает вместо семи только пять операций.

В винтовках и карабинах старых образцов все операции пере­заряжания производятся стрелком вручную. Такое оружие назы­вается неавтоматическим.

В современном стрелковом оружии для выполнения всех опе­раций перезаряжания используется часть энергии пороховых газов, образующихся при выстреле; в нем для перезаряжания стре­ляющему не надо применять мышечных усилий.

Оружие, в котором все операции перезаряжания выполняются за счет энергии газов порохового заряда, называется автомати­ческим. Таким оружием является 7,62-мм пулемет Калашникова.

II.ОБЩИЕ СВЕДЕНИЯ

1. Назначение и боевые свойства пулеметов

1. 7,62-мм пулеметы Калашникова (ПК, мо­дернизированный ПКМ, на станке ПКС, модер­низированный на станке ПКМС, .бронетранспортерный ПКБ, модернизированный бронетранспортерный ПКМБ и танковый ПКТ) являются мощным автоматическим оружием и предназна­чены для уничтожения живой силы и пораже­ния огневых средств противника.

Модернизация пулемета ПК произведена с целью уменьшения его веса и снижения трудо­емкости изготовления.

Пулеметы ПК и ПКМ (рис. 1,а) имеют сош­ку; пулемет ПКС (рис. 1,6) —это пулемет ПК, установленный на треножный станок конструк­ции Саможенкова, а пулемет ПКМС—это пу­лемет ПКМ, установленный на треножный ста­нок конструкции Степанова; пулеметы ПКБ и ПКМБ —это соответственно пулеметы ПК и ПКМ, размещенные на бронетранспортерной установке машины; пулемет ПКТ— это пулемет Калашникова с электроспуском (рис. 1,е), размещенный в танке (боевой машине пехоты, бронетранспортере, самоходной артиллерийской установке или другой машине).

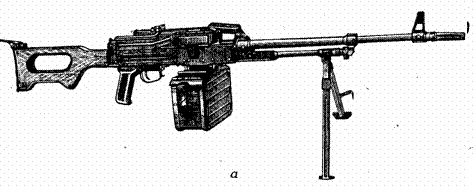

Рис. 1. Общий вид пулеметов Калашникова;

а—пулемет ПКМ; б — пулемет ИКС; в—пулемет ПКТ.

Для стрельбы и наблюдения в условиях ес­тественной ночной освещенности к пулеметам Калашникова (кроме пулемета ПКТ), имею­щим у сокращенного наименования дополнитель­ную букву “Н” (например, ПКМСН), присоеди­няется ночной стрелковый прицел. Места крепления пулеметов ПК и ПКМ на станках конструкций Саможенкова и Степа­нова, а также пулеметов ПКБ и ПКМБ на бро-нетранспортерной установке унифицированы, т. е. пулемет ПК можно установить на станок конструкции Степанова, а пулемет ПКМ—на станок конструкции Саможенкова; на бронетранспортерной установке можно размещать как пулемет ПК, так и пулемет ПКМ.

2. Для стрельбы из пулемета применяются патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями.

Стрельба из пулемета ведется короткими (до 10 выстрелов) и длинными (до 30 выстре­лов) очередями и непрерывно.

Подача патронов в приемник при стрельбе производится из металлической патронной лен­ты, уложенной в коробку емкостью 100, 200 или 250 патронов.

Наиболее действительный огонь из пулемета по наземным и воздушным целям ведется на дальности до 1000 м. Прицельная дальность стрельбы—1500 м (из пулемета ПКТ—1300— 2000 м, указывается на шкале прицела ма­шины).

Дальность прямого выстрела по грудной фи­гуре—420 м, по бегущей фигуре—640 м.

Темп стрельбы (техническая скорострельность) — 650—750 выстр./мин (из пулемета ПКТ—700—800 выстр./мин).

Боевая скорострельность—до 250 выстр./мин,

3. Охлаждение ствола пулемета — воздушное, допускающее ведение непрерывного огня из пу­леметов ПК, ПКС, ПКБ и ПКТ до 500 выстре­лов, из пулеметов ПКМ, ПКМС и ПКМБ—до 400 выстрелов, после чего при необходимости продолжения стрельбы нагретый ствол необхо­димо заменить запасным, а при отсутствии за­пасного ствола нагретый ствол охладить водой (снегом).

4. Тревожные станки конструкций Саможен­кова и Степанова обеспечивают ведение огня из пулемета по наземным и воздушным целям, а также повышают действительность, (эффектив­ность) стрельбы.

Угол горизонтального обстрела по наземным целям с применением ограничителей, у стайка конструкции Саможенкова — около 90°, у станка конструкции Степанова—60°, по воздушным це­лям у обоих станков—360°. Угол горизонталь­ного обстрела из пулемета ПКТ, размещенного в башне,— 360°.

Высота линии огня при стрельбе со станка конструкции Саможенкова из положения ле­жа—320 мм, с колена—820 мм и сидя— 580 мм; при стрельбе со станка конструкции Степанова лежа—300 мм, с колена и сидя— 600 мм.

5. Масса пулеметов: ПК—9 кг, ПКМ— 7,5 кг, ПКС—16,5 кг, ПКМС—12 кг, ПКБ-18,6 кг, ПКМБ—17 кг и ПКТ—10,5 кг. Вес коробки на 100 патронов со сна-

ряженной лентой—3,9 кг (облегченной короб­ки—3,4 кг); на 200 патронов со снаряженной лентой—8 кг (облегченной коробки—6,2 кг);

на 250 патронов со снаряженной лентой—9,4кг.

2. Основные части и механизмы пулемета, их работа при стрельбе

6. Пулемет состоит из следующих основных частей и механизмов (рис. 2):

— ствол;

— ствольная коробка с крышкой, основанием •приемника и прикладом (у пулемета ПКТ при­клада нет);

— затворная рама с извлекателем и газовым поршнем;

— затвор;

— возвратно-боевая пружина с направляю­щим стержнем;

—трубка газового поршня с сошкой (у пу­лемета ПКТ трубка газового поршня без сошки);
