— спусковой механизм;

— электроспуск (только у пулемета ПКТ). Основные части и механизмы пулемета ПКМ по назначению и устройству аналогичны частям пу­лемета ПК, но некоторые из них имеют кон­структивные изменения. Так, у пулемета ПКМ:

— облегчен ствол, на котором нет продоль­ных канавок, и несколько уменьшен его наруж­ный диаметр; облегчены также ствольная ко­робка, затворная рама, трубка газового поршня, основание приемника и некоторые другие части;

— к стволу присоединен щелевой пламегаси­тель вместо раструбного;

— изменен внешний вид приклада (для удоб­ства прикладки), дополнительно введен к нему наплечник, позволяющий увеличить эффектив­ность стрельбы;

— пистолетная рукоятка и ограничитель за­творной рамы изготовлены из пластмассы;

— крышка ствольной коробки, направляю­щий стержень, подаватель со щитком и некото­рые другие части для уменьшения их веса из­готовлены методом штамповки из листовой стали.

В комплект пулемета входят: коробки с пат­ронными лентами, принадлежность, ремень, че­хол, запасные части и запасной ствол. Пуле­меты ПКМ (ПКМС) комплектуются облегчен­ными коробками.

7. Автоматическое действие пулемета осно­вано на использовании энергии пороховых га­зов, отводимых из канала ствола к газовому поршню затворной рамы.

При выстреле часть пороховых газов, дей­ствующих на пулю, устремляется через отвер­стие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасы­вает поршень с затворной рамой в заднее поло­жение. При отходе затворной рамы назад про­исходит отпирание затвора, извлечение гильзы из патронника и выбрасывание ее из ствольной коробки наружу, извлечение очередного патрона из ленты и подача его в продольное окно при­емника, перемещение ленты в приемнике влево на одно звено и сжатие возвратно-боевой пру­жины.

Отпирание затвора осуществляется поворотом его под действием затворной рамы вокруг продольной оси влево, в результате чего боевые вы­ступы затвора выходят из-за боевых упоров ствольной коробки. Затворная рама в крайнем заднем положении ударяется об ограничитель и под действием возвратно-боевой пружины начи­нает движение вперед. Если спусковой крючок (кнопка электроспуска) нажат, то затворная рама с затвором, не задерживаясь шепталом спуско­вого рычага, продолжает движение вперед, досылателем затвора выталкивает патрон из про­дольного окна приемника и досылает его в пат­ронник; зацепы извлекателя захватывают оче­редной патрон в ленте, а палец подачи переме­щается вправо на одно звено ленты. При под­ходе затворной рамы в крайнее переднее поло­жение происходит запирание затвора и раз­битие капсюля патрона бойком. Запирание за­твора осуществляется его поворотом вокруг продольной оси вправо, в результате чего бое­вые выступы затвора заходят за боевые упоры ствольной коробки. Ударник под действием коль­цевой проточки затворной рамы продвигается вперед и бойком наносит удар по капсюлю пат­рона. Происходит выстрел, и работа автоматики пулемета повторяется.

Если после выстрела спусковой крючок (кнопка электроспуска) не будет нажат, то затворная рама с затвором остановится в заднем положении на боевом взводе; для продолжения стрельбы не­обходимо вновь нажать на спусковой крючок (кнопку электроспуска). Стрельба будет продол­жаться до тех пор, пока не будет отпущен спу­сковой крючок (кнопка электроспуска) или пока в ленте не будут израсходованы все патроны.

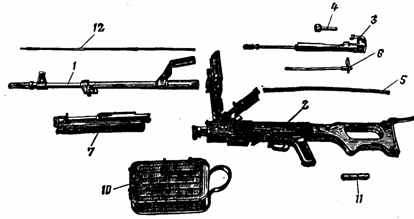

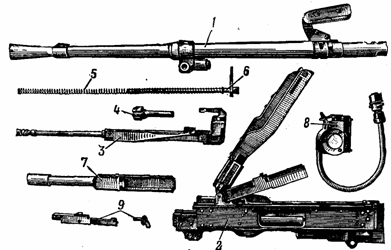

в — пулемета ПКМ; б — пулемета ПКТ; / — ствол; 2 — ствольная коробка с крыш­кой, основанием приемника и прикладом (у пулемета ПКТ приклада нет); 3 — за­творная рама с извлекателем и газовым поршнем; 4— затвор; 5—возвратно-боевая Пружина; 6—направляющий стержень; 7—трубка газового поршня с сошкой (у пулемета ПКТ сошки нет); 8—электроспуск; 9— спусковой механизм; 10—коробка с патронной лентой; // — принадлежность; 12 — шомпол

III.РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ПУЛЕМЕТА

1. Положение частей и механизмов до заряжания

Затворная рама с газовым поршнем и за­твор под действием возвратно-боевой пружины находятся в крайнем переднем положении; га­зовый поршень—в патрубке газовой камеры;

канал ствола закрыт затвором. Затвор повернут вокруг продольной оси вправо так, что его бое­вые выступы зашли за боевые упоры ствольной коробки—затвор заперт; ударник находится в переднем положении, и его боек выходит из от­верстия в остове затвора. Возвратно-боевая пру­жина имеет наименьшее сжатие. Рукоятка пере­заряжания находится в крайнем переднем поло­жении.

Подаватель, входя своим выступом в паз на правой стенке затворной рамы, занимает край­нее правое положение; палец подачи своей пру­жиной приподнят вверх; верхние пальцы и ры­чаг подачи в крышке ствольной коробки под дей­ствием своих пружин опущены вниз.

Спусковой рычаг приподнят кверху, хвост спу­скового крючка отведен вперед; предохранитель повернут вперед, при этом его вырез обращен кверху и дает возможность спусковому рычагу опуститься вниз.

Щиток закрывает окно ствольной коробки для выбрасывания гильз.

У пулемета ПК.Т шептало и передний конец коромысла приподняты кверху, а кулачок спускового механизма повернут в заднее положение;

нижний конец большого рычага электроспуска под действием своей пружины повернут в заднее положение, а нижний конец малого рычага элек­троспуска—вправо, благодаря чему толкатель и якорь электроспуска смещены вправо. Спуско­вой рычаг электроспуска под действием своей пружины находится в верхнем положении; пре­дохранитель пулемета повернут флажком впе­ред, при этом его вырез обращен кверху и дает возможность шепталу опуститься вниз.

Крышка ствольной коробки закрыта; щитки приемника под действием своих пружин опущены вниз.

2. Работа частей и механизмов при заряжании

Для заряжания пулемета необходимо:

— повернуть рукоятку пулемета влево;

— открыть крышку ствольной коробки;

— положить ленту на основание приемника так, чтобы первый патрон закраиной дна гильзы зашел за зацепы извлекателя, а лента не имела перекоса;

— закрыть крышку ствольной коробки;

— отвести за рукоятку перезаряжания зат­ворную раму назад до отказа, поставив ее на бо­евой взвод;

— подать рукоятку перезаряжания вперед до отказа.

Пулемет заряжен. Если не предстоит немедлен­ное открытие огня, то необходимо поставить пу­лемет на предохранитель, повернув флажок на­зад; при этом вырез для спускового рычага оказывается снизу и спусковой рычаг (шептало пу­лемета ПКТ) не может опуститься вниз.

При отводе рукоятки перезаряжания назад она своим ведущим выступом сцепляется с уступом затворной рамы и отводит ее назад, сжимая воз­вратно-боевую пружину; ударник, помещаясь своим выступом в кольцевой проточке стойки за­творной рамы, отходит назад.
