Маршрутизатор имеет сетевые порты 10/100 Мбит/с - LAN1-LAN4, WAN-порт 10/100 Мбит/с;

Спецификация точки доступа DWL-7100AP представлена в таблице 6

Таблица.6

Стандарты и спецификации

- Встроенная функция аутентификации адресов MAC;

- Интегрированный групповой пункт доступа Wireless Turbo 54 Мбит/с по стандарту 802.11g; - Один WAN-порт Ethernet RJ-45, 10/100 Мбит/с с автоматическим определением скорости и автоматической коммутацией; - Четыре LAN-порта Ethernet RJ-45, 10/100 Мбит/с с автоматическим определением и коммутацией; - Сервер DHCP (LAN) и клиент (WAN); - Статическое и динамическое выделение IP-адресов;

Функции защиты

- Интегрированная система безопасности Firewall; - Шифрование по технологии WEP 64/128/256 бит; - Поддержка сетевой аутентификации 802.1x; - Аутентификация адресов MAC (50 MAC-адресов) и беспроводное управление ассоциациями (исключая выходную мощность радиопередачи и чувствительность).

Типы модуляции

BPSK, QPSK, CCK, PBCC и OFDM

Радиочасть

Соответствие стандарту беспроводной связи IEEE 802.11g при 54 Мбит/с

Выходная мощность радиопередачи

от +16 до 18 дБм

Частотный диапазон

2400 ~ 2472 МГц

Радиотехнология

Технология Direct Sequence Spread Spectrum (DSSS)

Скорости передачи данных, Мбит/с

1, 2, 5,5, 6, 11, 12, 22, 24, 36, 48, 54 (с автоматическим снижением скорости)

Поддерживаемые режимы

- Групповой пункт доступа - Клиент группового пункта доступа - Мост от одной точки к другой - Несколько мостов - Функция повторителя

Наличие четырех портов встроенного коммутатора является несомненным плюсом, можно использовать маршрутизатор без дополнительных сетевых коммутаторов, в том случае, когда вам необходимо подключить до четырех проводных клиентов сети, либо сочетать их с сегментами беспроводной сети. Если число проводных клиентов значительно, то вы можете использовать маршрутизатор совместно с коммутатором на нужно количество портов, например 24-портовый коммутатор.

Данное оборудование оптимальным образом подходит для построения беспроводной части корпоративной сети. Для объединения отдельных частей корпоративной сети находящихся на значительном удалении (от одного до десятков километров) необходимо применят выносные антенны.

2.4.Выводы

1.Необходимо организовать беспроводной доступ по ряду причин:

проблема высокая стоимость монтажных работ.

проблема преодоление препятствий при прокладке кабеля.

2.Также широкополосные системы ра­диодоступа, (в особенности интегрированные решения на их основе) являются альтер­нативой ВОЛС; технологии xDSL; радиорелейным линиям, реализующим схему точ­ка-точка; оптическим линиям связи в следующих случаях:

в проектах, где применение проводных технологий невозможно и/или нерентабельно, при наличии в зоне обслуживания более 5 абонентов (подключаемых узлов связи);

в проектах, где в одном секторе сконцентрировано большое количество абонентов;

в проектах, где в зоне обслуживания возможно изменение расположения абонентов (например, переезд офисов);

в проектах, где существуют жесткие требования по выделяемой полосе радиочастот­ного спектра.

3.Данные системы относительно недорогие и развертываются в достаточно короткий срок.

3 РАЗРАБОТКА ПРЕДЛОЖЕНИЙ ПО СОЗДАНИЮ КОРПОРАТИВНЫХ СЕТЕЙ.

3.1.РАЗРАБОТКА ПРЕДЛОЖЕНИЙ ПО ПОСТРОЕНИЮ АБОНЕНТСКОЙ ЧАСТИ КОРПОРАТИВНОЙ СЕТИ НА ОСНОВЕ ТЕХНОЛОГИЙ БЕСПРОВОДНОГО РАДИОДОСТУПА.

Как показано в главе 2 задача исследования состоит в выработке предложений по построению абонентской части корпоративной сети на основе анализа существующего оборудования.

Типовой задачей построения абонентской части корпоративной сети является задача объединения штабов, территориально размещенного в зданиях, на удалении от главного на расстоянии до 10 км, в единую ЛВС, и подключения этих штабов к общей сети через терминал, расположенный в главном здании.

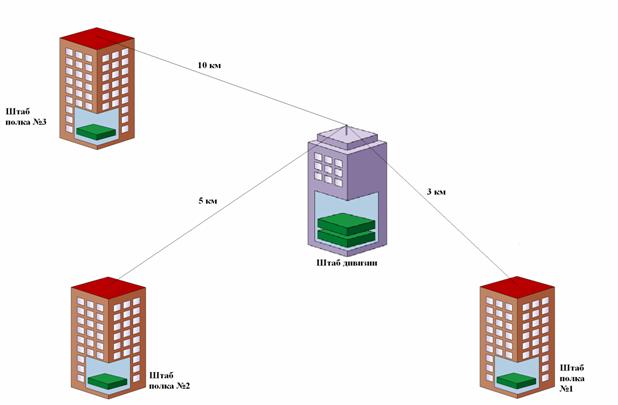

Рассмотрим существующую сеть рисунок 3.1

Рисунок 3.1 Схема сети

Штаб дивизии соединен со штабом полка №1 по средствам кабельной сети, другие штабы не подключены по причине существующих преград. Прокладка кабеля затруднена по причине наличия водных преград и проложенных железнодорожных полотен. Реализация проблемы объединения штабов в единую ЛВС посредствам кабеля практически не возможна и требует высоких экономических затрат. Стоимость прокладки кабеля представлена в таблице 1 второй главы. Решение проблемы объединения штабов возможна при помощи беспроводных технологий построения локальных сетей.

Решение беспроводного радиодоступа D-Link оперирует в диапазоне спектра с частотами 2,400 – 2,4835ГГц выделяемого сейчас РФ под подобные системы, что позволяет избежать значительных вложений в инфраструктуру и приобретение лицензий на частоты вещания.

Еще одним преимуществом является максимальная простота и удобство в установке и эксплуатации. Не требуется подключения специального программного обеспечения и интеграции с другими системами, что исключает возможные осложнения при обеспечении взаимодействия с другими сетями. Нет необходимости в прокладке дополнительных служебных линий, или установке радиорелейного оборудования в связи с тем, что данное оборудование поддерживает возможность обмена данных между базовыми станциями с использованием этой же технологии и на тех же частотах.

Оборудование спроектировано в соответствии с современными требованиями управлением системой, содержит встроенные механизмы установки и поддержки при внедрении, обеспечивающие простой и быстрый запуск.

3.1.1 Компоненты решения.

1.AccessPointModule (AP) - модуль точки доступа, фактически является базовой станцией системы, которая включает в себя маршрутизатор что является несомненным преимуществом, нет необходимости покупать дополнительное коммутационное оборудование. АР обеспечивает формирование практически круговой диаграммы направленности излучения. Один модуль АР поддерживает работу до 320 абонентских модулей. Стандартный комплект поставки одного модуля АР включает в себя: АР, адаптер 220, антенну, кабель.

2.SubscriberModule (SM) – абонентский модуль – модуль устанавливаемый непосредственно у абонентов, представляет собой сетевые карты для PCI и PCIMCA. Ориентировочная дальность связи без выносной антенны – 300 м, с антенной – до 1 км только при условии прямой видимости с АР. Скорость приема данных до 4 Мб/сек, скорость передачи данных около 1,5 Мб/сек. Стандартный комплект поставки одного модуля SM включает в себя: сетевую карту, внешнею антану
