5. Выберите Every time, и кликните OK.

Шаг 3 Введите IP адрес коммутатора в строке адреса.

Шаг 4 Нажмите Enter. Вам покажется основное окно управления коммутатором.

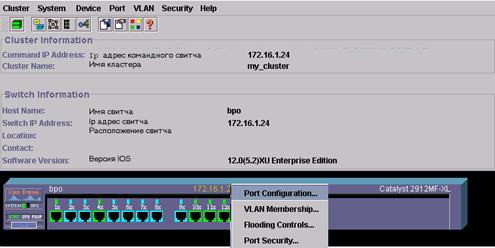

Шаг 5 Щелкните Visual Switch Manager чтобы отобразить домашнюю страницу CVSM.

2 Настройка свитча

2.1 Управление кластером

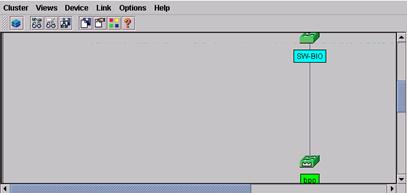

Открывает окно управлением кластера, подобное следующему:

Здесь вы можете добавлять и удалять членов из кластера, при условии, конечно, что вы знаете их пароли и тот свитч, за которым вы находитесь является командным.

2.2 Обновление системы IOS

Позволяет обновить систему IOS на свитчах, принадлежащих данному кластеру, с командного свитча:

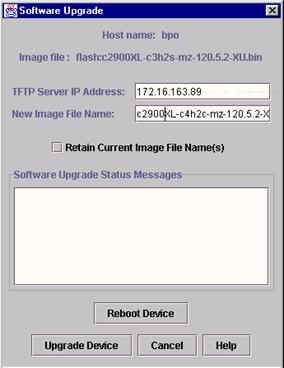

Для обновления операционной системы свитча (IOS) через сеть, вам необходимо указать адрес TFTP сервера(он должен существовать по данному адресу) и имя файла(узнайте у владельца TFTP сервера). Затем нажмите кнопку Upgrade и следите, чтобы не было ошибок(например, не найден TFTP сервер), при удачном обновлении нажмите кнопку Reboot для перезагрузки машины, иначе попробуйте обновить систему ещЈ раз.

2.3 Управление протоколом SNMP

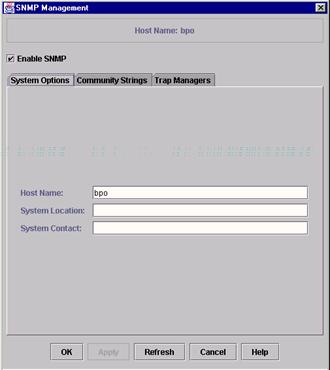

Название SNMP расшифровывается как простой протокол передачи сетевых сообщений. Его основное назначение - передавать сообщения(TRAP) от клиента к серверу. При этом клиент указывает строку общения, чем подтверждает серверу, что он может с ним общаться. В свитчах Catalyst этот механизм используется очень широко для обнаружения других свитчей к нему подключенных. Поэтому вначале свитч опрашивает свои порты и определяет, где находятся другие свитчи серии Catalyst. На основании этого происходит интеллектуальная маршрутизация и построение топологии сети. Вид страницы управления протоколом SNMP состоит из трех закладок: 1-я имя свитча и его местоположение (информация о свитче для других свитчей - серверная часть):

Здесь мы видим информацию о свитче такую, какой она представляется для других свитчей, поэтому изменять ее нет никакой необходимости. 2-я закладка представляет клиентскую часть свитча. Здесь описываются строки общения. Изменять эту информацию нельзя ни в коем случае, пока вы точно не знаете, что делаете. 3-я закладка представляет наибольшую ценность:

Здесь вы можете указать сервер SNMP для получения сообщений от свитча. Для этого в поле IP address укажите ip адрес сервера SNMP и ниже укажите строку общения (эту информацию можно получить от владельца SNMP сервера) и щелкните кнопку ADD (добавить) - адрес сервера появится в списке справа. Его оттуда можно удалить нажатием кнопки REMOVE(выделив его ip адрес). Для данного сервера укажите те сообщения, которые ему нужно посылать, выделив соответствующие флажки. После всех изменений нажмите кнопку OK или Cancel. Список флажков:

Имя параметра

Значение

Config

ПередаЈт серверу сообщение при изменении своей конфигурации

SNMP

СоздаЈт поддерживаемые сообщения SNMP

TTY

ПередаЈт сообщение при начале сессии CLI

VLAN membership

ПередаЈт серверу сообщение при изменении членства VLAN

VTP

Генерирует сообщение при изменениях в протоколе VTP

C2900/c3500

Специфические для данных свитчей сообщения

CLI:

Назначение SNMP сервера



Команда

Назначение

Шаг 1

config terminal

Вход в режим конфигурации.

Шаг 2

snmp-server host 172.2.128.263 traps1 snmp vlan-membership

Введите адрес SNMP сервера, строки общения и тип сообщений для генерации.

Шаг 3

end

Выход из режима конфигурации.

Шаг 4

show running-config

Просмотр сделанных изменений.

2.4 Членство в VLAN

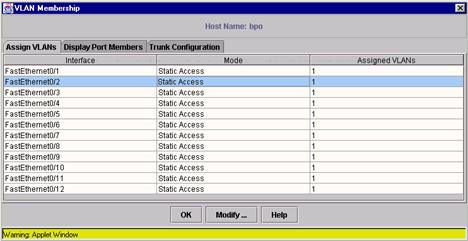

Данная страница очень важна в настройке свитча, т.к. она позволяет наблюдать и изменять VLAN у портов, а также изменять конфигурацию trunk портов и наблюдать порты, принадлежащие какому-либо VLAN. Страница управления VLAN состоит из 3-х закладок (если она вызывается из всплывающего меню порта, то сразу же показывается страница настройки порта). 1-я из них показывает все порты на свитче в заданном формате. Имя порта состоит из определяющей его класс части: FastEthernet, номера модуля (0 если системный), и и номер порта. В следующем примере, порт находится на модуле 0 (системный порт) и имеет номер 1: FastEthernet0/1 далее следует колонка режима работы: Static (статический доступ - один порт --> один VLAN), Multi (мульти 1 порт --> много VLAN), Dynamic (динамический) и Trunk(магистраль). В 3-й колонке в зависимости от режима работы указываются дополнительные параметры: для статического - это одно число - номер VLAN, для multi - список VLAN, разделенных запятыми или тире (1,2-10,16), а для trunk и dynamic портов здесь будет надпись N/A - параметров нет.

Для модификации параметров свитча нажмите кнопку Modify - и вам предстанет следующее окно:

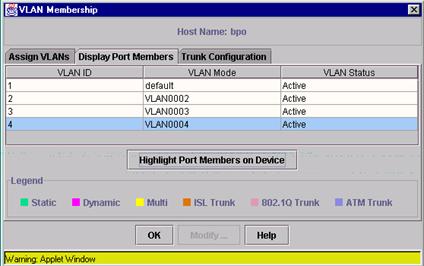

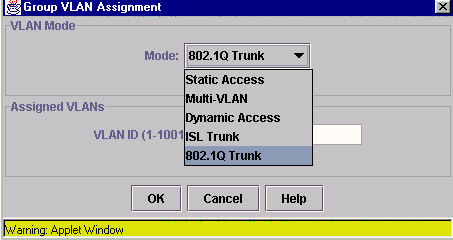

Здесь вы можете поменять тип порта, как это показано на рисунке и для статических или мульти портов указать членство в VLAN (как это было написано выше). После изменений нажмите кнопку OK или Cancel. Страница 2 в основной настройке членства VLAN показывает нам существующие на данном свитче VLAN и при нажатии кнопки Highlight Port Members на странице свитча отображаются члены выбранного VLAN, причем отображаются соответствующими цветами (легенда внизу страницы):

На 3-й странице вы можете увидеть конфигурацию trunk портов: в первой колонке - имя trunk порта, режим его протокола: ISL или IEEE802.1q, список допустимых VLAN и список ???? VLAN. Для изменения списка допустимых и ???? VLAN нажмите кнопку modify для данного trunk порта.
