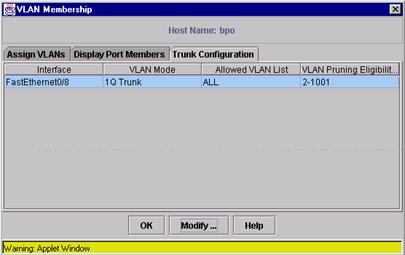

2.5 Spanning Tree Protcol

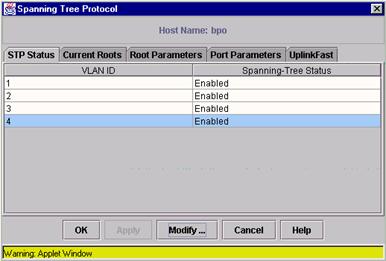

Данный протокол призван обеспечивать исключение "мертвых" пакетов из сети. То есть предотвращать появление бесконечных циклов в сети. Если в сети существуют кольца, то лучше включить STP так как он поможет очень существенно снизить трафик. По умолчанию STP включен везде.Страница управления STP состоит из нескольких разделов. Первый из них позволяет выключать или включать STP для конкретных VLAN. Для этого нажмите кнопку Modify и выберите из списка Enabled или Disabled. Вид страницы:

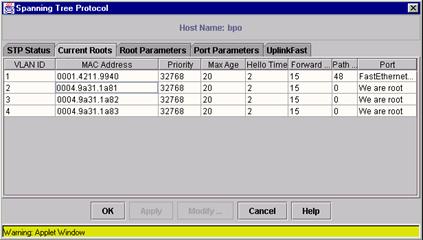

2-я страница показывает список главных свитчей STP (STP root) для отдельных VLAN. Эта страница служит для просмотра mac адресов и других параметров главных свитчей. Эти параметры будут разъяснены далее.

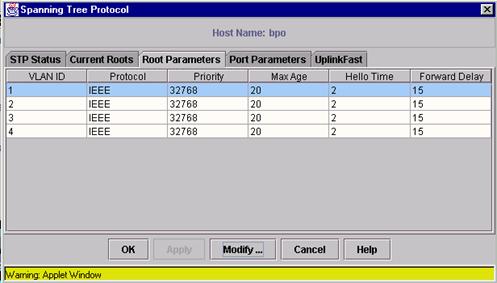

3-я страница позволяет изменить параметры STP для данного свитча. Для этого выберите vlan и нажмите кнопку modify - вам будет представлен список параметров STP для данной vlan.
|
Параметр |
Объяснение |
|
Protocol |
Тип протокола STP: IEEE или IBM. Везде по умолчанию применяется IEEE. Этот параметр менять не следует |
|
Priority |
Приоритет данного свитча в STP, может принимать значения от 0 до 65535. Меньшее число означает больший приоритет. Свитч с наибольшим приоритетом становится главным(root) для данного vlan. |
|
Max Age |
Число секунд(6-200), которое свитч ждЈт конфигурационных сообщений STP до попытки переконфигурации. Этот параметр применяется для главного свитча. Для других этот параметр наследуется от главного. |
|
Hello Time |
Число секунд(1-10) между передачей сообщений другим свитчам о том, что данный работает. Этот параметр применяется для главного свитча. Для других этот параметр наследуется от главного. |
|
Forward Delay |
Число секунд(4-200), когда порт изменяет своЈ состояние с состояния исследование(learning) в состояние передача пакетов(forwarding) при изменении конфигурации. Это как раз то время, когда у порта мигает желтый индикатор при присоединении или отсоединении сетевого кабеля. |
4-я страница позволяет изменить параметры STP для каждого конкретного порта. Для этого выберите порт и нажмите кнопку modify.
|
Параметр |
Объяснение |
|
Port Fast |
Этот параметр позволяет порту при изменении настроек сразу же преходить от состояния learning к состоянию forwarding. При этом изучение STP происходит лишь при включении свитча. Этот параметр полезен для серверов, которые работают с большим числом клиентов. |
|
Path cost |
Меньшее число означает большую скорость передачи. 100 - 10Мбит; 19 - 100Мбит; 4 - 1Гбит; 2 - 10Гбит |
|
Priority |
Число, означающее приоритет порта. Большее число - больший приоритет. |
CLI:
Изменение задержки пердачи пакетов
|
Команда |
Назначение | |
|
Шаг 1 |
configure terminal |
Вход в режим конфигурации. |
|
Шаг 2 |
spanning-tree [vlan stp-list] forward-time seconds |
Введите значение задержки передачи пакетов в секундах в диапазоне от 4-х до 200-т. |
|
Шаг 3 |
end |
Выход из режима конфигурации. |
|
Шаг 4 |
show spanning-tree |
Проверка изменений. |
Включение режима быстрого порта
|
Команда |
Назначение | |
|
Шаг 1 |
configure terminal |
Вход в режим конфигурации. |
|
Шаг 2 |
interface interface |
Вход в режим настройки порта. |
|
Шаг 3 |
spanning-tree portfast |
Включение режима быстрого порта. |
|
Шаг 4 |
end |
Выход из режима конфигурации. |
|
Шаг 5 |
show running-config |
Проверка изменений. |
2.6 Настройки порта
По умолчанию все порты включены. Для отключения порта выполните следующие действия:
В разделе Status, снимите флажок Enable. Этот раздел показывает состояние порта. Если даже порт Enabled, то он всЈ равно может иметь состояние LINK DOWN, если к нему не подключено никакое устройство
Нажмите Apply. Если вы сконфигурировали SNMP сервер, то ему посылается сообщение linkdown.
Присвоение имени порту
Чтобы присвоить порту имя, выполните следующее:
В поле Name введите желаемое имя для порта.
Нажмите Apply.
Изменение установок дуплекса и скорости порта
Порты типа FastEthernet способны автоматически определять скорость и тип дуплекса подключенного устройства.
Для того, чтобы изменить настройки скорости и дуплекса, выполните следующее:
Для настройки режима дуплекса: в поле Duplex, выберите Half (полу), Full (полный), или Auto (автоопределение). Fast Ethernet порты по умолчанию устанавливаются в режим Auto.
Для настройки скорости: задайте параметры в поле Speed, допустимые значения 10 (10 МБит), 100 (100 МБит), или Auto (автоопределение). Для FastEthernet портов по умолчанию стоит режим автоопределения.
НажмитеApply.
Иногда автоопределение работает неверно, тогда надо устанавливать эти параметры вручную. Для Гигабитных портов доступен также flow control. Но для таких портов всегда работает режим полного дуплекса, а скорость невозможно изменить. Отображение статистической информации о порте
