#vlan database

(vlan)#

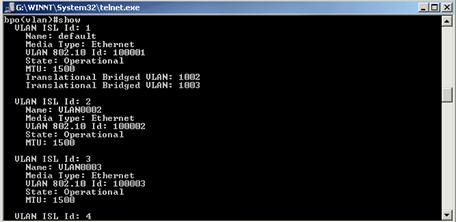

(vlan)#show - для показа состояния vlan на данном свитче:

Далее можно поменять настройки конкретной VLAN:

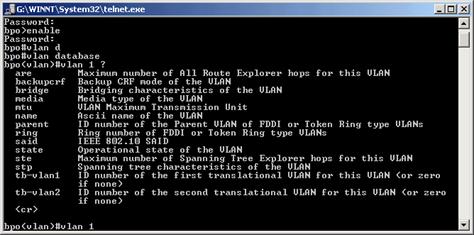

(vlan)#vlan ID ? - список возможных настроек:

Например name - настройка имени для данной vlan. Довольно удобно давать VLAN осмысленные имена, но нужно иметь в виду, что если на разных свитчах одни и те же vlan будут иметь разные имена, то это может вызвать путаницу в дальнейшем обслуживании. Для настройки VTP в режим сервера выполните следующее:

Пример настройки VTP сервера:

# vlan database

(vlan)# vtp domain Avitek

Установка имени домена Avitek

(vlan)# vtp domain Avitek password LAVA

Установка пароля для данного домена.

(vlan)# vtp server

Включение режима VTP сервера.

(vlan)# exit

Настройки применены.

Выходим

# show vtp status

VTP Version

: 2

Configuration Revision : 0

Maximum VLANs supported locally : 68

Number of existing VLANs : 6

3.4 Примеры организации VLAN

Пpоект построения multi-VLAN на основе свитчей серий Catalyst 2900XL и Catalyst 1900EN

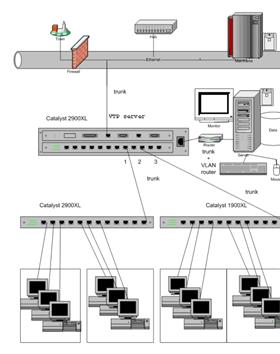

Пpоект построения trunk-VLAN на основе свитчей серий Catalyst 2900XL и Catalyst 1900EN

При такой схеме обязателен роутер или поддержка протокола ISL, IEEE 802.1Q сервером. Кроме этого доступна единая конфигурация VLAN через домен VTP:

VTP домен

Домен VTP(домен управления VLAN) - это свитч или группа соединенных свитчей, разделяющих VTP. Свитч может входить только в один VTP домен. По умолчанию коммутаторы считают, что они не относятся к VTP домену, пока им не приходит сообщение по порту- каналу(trunk порт) или вы вручную не назначите им домен. По умолчанию режим VTP устанавливается как VTP сервер, но коммутатор не станет рассылать информацию другим свитчам, пока ему вручную не присвоен домен VTP. Если свитч получает информацию о VTP через trunk порт, то он автоматически становится членом данного домена и наследует конфигурацию. Когда вы меняете настройки VLAN на сервере VTP, то они автоматически наследуются клиентами через trunk порты. Если же вы конфигурируете настройки VLAN на коммутаторе-клиенте, то они касаются только данного свитча.

Для свитчей серии CISCO Catalyst 1900 нет поддержки мультиVLAN и вы должны назначать портам только типы static и trunk. Для управления коммутатором через CLI используется весьма удобная система меню:

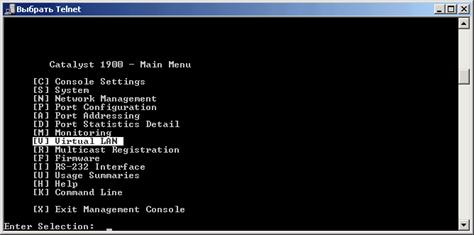

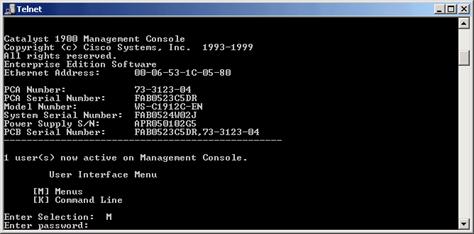

Вначале после приглашения свитча вы нажимаете M и вводите пароль для конфигурации свитча. После этого вы видите главное меню:

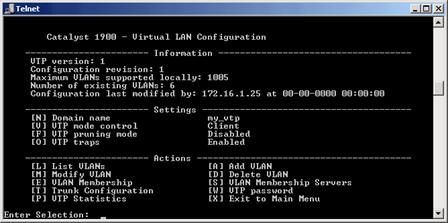

Для настройки VLAN нажмите клавишу V и увидите меню настройки VLAN:

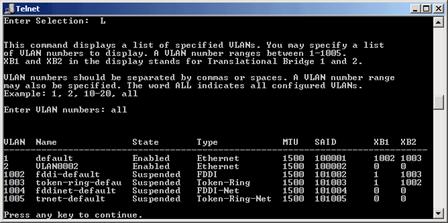

Для просмотра состояния VLAN нажмите L а затем на вопрос о диапазоне VLAN можно указать all для просмотра всех VLAN:

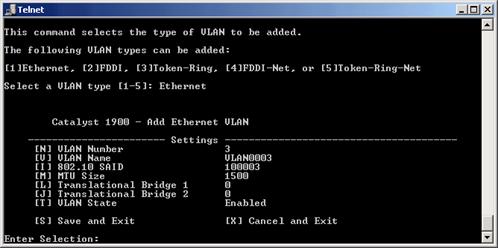

Для того, чтобы использовать какую-либо VLAN еЈ необходимо добавить(в свитчах поздних серий это делается неявно, когда вы впервые эту VLAN используете): для этого в основном меню VLAN нажмите A и следуйте инструкциям:

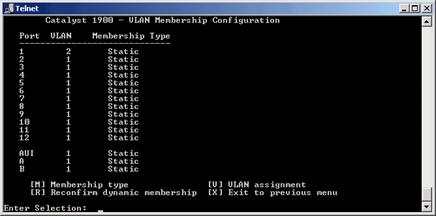

Для настройки VLAN нажмите M и перед вами возникнет схожее меню для ыбранной VLAN. Для присвоения порту допустимой VLAN можно воспользоваться меню E - VLAN membership:

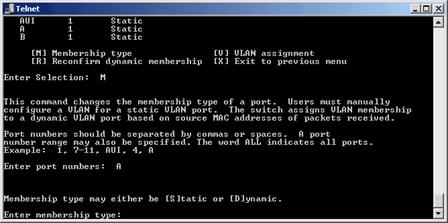

Вначале показывается информация о текущей конфигурации, а затем меню для изменения оной. Для изменения типа VLAN для порта(статический или динамический) и спользуется меню Membership type - M:

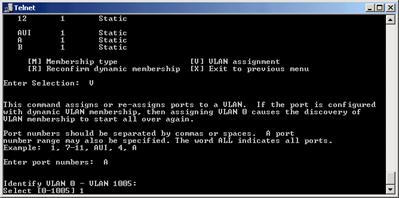

Для присвоения конкретной VLAN порту используйте меню V:

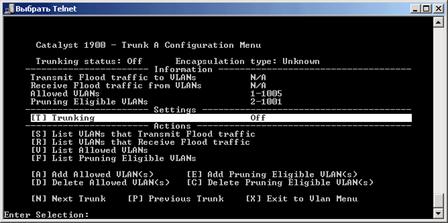

Для настройки trunk портов используйте меню T из главного меню настройки VLAN. Вам покажется следующее меню. Trunk портами могут быть только 100 Мбитные и оптические порты. Чтобы сделать порт тунелем, нажмите клавишу T меню trunk и выберите 2(On):

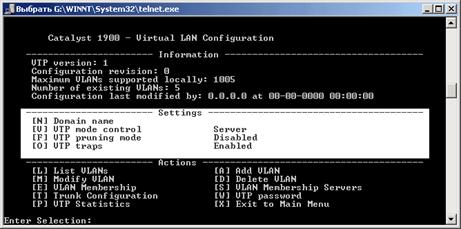

Конфигурация VTP для данных свитчей находится также на странице главного меню VLAN:

Для настройки VTP укажите имя домена VTP, который используется у вас в сети(их, конечно, может быть несколько) и режим работы VTP, скорее всего для данного типа свитчей это будет режим клиента. В общем, в режиме клиента нельзя проводить операции с VLAN, вроде добавления, изменения и удаления. Эти операции проводятся централизованно на сервере VTP и передается на все свитчи-клиенты через trunk магистрали(естественно, что для использования возможностей VTP вы должны использовать VLAN через тунели-trunk)
