1. ХАРАКТЕРИСТИКИ СИСТЕМ ДИАГНОСТИРОВАНИЯ

Быстро увеличивается число ЭВМ» находящихся в экс­плуатации, и возрастает их сложность. В результате растет численность обслуживающего персонала и повышаются тре­бования к его квалификации. Увеличение надежности ма­шин приводит к тому, что поиск неисправных элементов и ремонт их производятся сравнительно редко. Поэтому на­ряду с повышением надежности машин наблюдается тен­денция потери эксплуатационным персоналом определен­ных навыков отыскания и устранения неисправностей. Та-ким образом, возникает проблема обслуживания непрерывно усложняющихся вычислительных машин и си­стем в условиях, когда не хватает персонала высокой ква­лификации.

Современная вычислительная техника решает эту проблему путем создания систем автоматического диагиостирования неисправностей, которые призваны облегчать обслуживание и ускорить ремонт машин.

Система автоматического диагностирования представляет собой комплекс программных, микропрограммных и аппаратурных средств и справочной документации (диагностических справочников, инструкций, тестов).

Введем некоторые определения, которые потребуются в дальнейшем при описании различите систем автоматиче­ского диагностирования.

Различают системы тестового и функционального диагностирования. В системах тестового диагностирования воздействия на диагностируемое устройство (ДУ) поступают от средств диагностирования (СД). В системах функцио­нального диагностирования воздействия, поступающие на ДУ, заданы рабочим алгоритмом функционирования. Обо­бщенные схемы систем тестового и функционального диаг­ностирования показаны на рис. 1.

Классификация средств диагностирования приведена на рис. 2.

Рис.1. Обобщенные схемы систем тестового (а) и функцио­нального (б) диагностирования

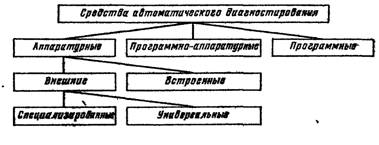

Рис. 2. Классификация средств автоматического диагиостирования

В средних и больших ЭВМ используются, как правило, встроенные (специализированные) средства диагностиро­вания. В микро-ЭВМ чаще используются встроенные средства подачи тестовых воздействий в внешние универсальные средства (например, сигнгатурные анализаторы) для снятия ответов и анализа результатов.

Процесс диагностирования состоит из определенных час­тей (элементарных проверок), каждая из которых характеризуется подаваемым на устройство тестовым или рабочим воздействием я снимаемым с устройства ответом. Получа­емое значение ответа (значения сигналов в контрольных точках) называется результатом злементарной проверки.

Объектом элементарной проверки назовем ту часть ап­паратуры диагностируемого устройства на проверку кото­рой рассчитано тестовое или рабочее воздействие элементарной проверки.

Совокупность элементарных проверок, их последова­тельность и правила обработки результатов определяют алгоритм диагностирования.

Алгоритм диагностирования называется безусловным. если он задает одну фиксированную последовательность реализации элементарных проверок.

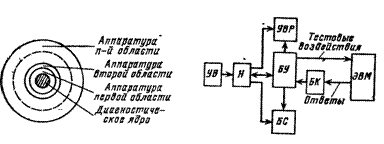

Рис3. Процесс диагностирова- Рис.4 Структурная схема встроен-

ния по принципу раскрутки. ных средств тестового диагности-

рования.

Алгоритм диагностирования называется условным, если он задает несколько различных последовательностей реали­зации элементарных проверок.

Средства диагностирования позволяют ЭВМ самостоя­тельно локализовать неисправность при условии исправно­сти диагностического ядра, т. е. той части аппаратуры, ко­торая должна быть заведомо работоспособной до начала процесса диагностирования.

При диагностировании ЭВМ наиболее широкое распро­странение получил принцип раскрутки, или принцип расши­ряющихся областей, заключающийся в том, что на каждом wane диагностирования ядро и аппаратура уже проверен­ных исправных областей устройства представляют собой средства тестового диагностирования, а аппаратура очеред­ной проверяемой области является объектом диагностиро­вания.

Процесс диагностирования по принципу раскрутки, или расширяющихся областей, показан на рис. 3. Диаг­ностическое ядро проверяет аппаратуру первой области, затем проверяется аппаратура второй области с использо­ванием ядра и уже проверенной первой области и т.д.

Диагностическое ядро, или встроенные средства тестового диагностирования (СТД), выполняет следующие функ­ции:

загрузку диагностической информации;

подачу тестовых воздействий на вход проверяемого блока;

опрос ответов с выхода проверяемого блока;

сравнение полученных ответов с ожидаемыми (эталон­ными);

анализ и индикацию результатов.

Для выполнения этих функций встроенные СТД в об­щем случае содержат устройства ввода (УВ) и накопители (Н) диагностической информации (тестовые воздействия, ожидаемые ответы, закодированные алгоритмы диагности­рования), блок управления (БУ) чтением и выдачей тесто­вых воздействий, снятием ответа, анализом и выдачей ре­зультатов диагностирования, блок коммутации (БК), поз­воляющий соединить выходы диагностируемого блока с блоком сравнения, блок сравнения (БС) и устройство вывода результатов диагностирования (УВР). На рис. 4 приведена структурная схема встроенных средств тестово­го диагностирования.

Показанные на структурной схеме блоки и устройства могут быть частично или полностью совмещенными с аппа­ратурой ЭВМ. Например, в качестве устройств ввода могут использоваться внешние запоминающие устройства ЭВМ, в качестве накопителя—часть оперативной или управляю­щей памяти, в качестве блока управления — микропрограм­мное устройство управления ЭВМ, в качестве блока срав­нения—имеющиеся в ЭВМ схемы сравнения, в качестве блока коммутации — средства индикации состояния аппа­ратуры ЭВМ, в качестве устройства вывода результатов— средства индикации пульта управления или пишущая ма­шинка.

Как видно из структурной схемы, приведенной на рис. 4. встроенные средства диагностирования имеют практически те же блоки и устройства, что и универсальные ЭВМ. И не удивительно, что с развитием интегральной микроэлектро­ники и массовым выпуском недорогих микропроцессоров и микро-ЭВМ их стали использовать в качестве средств ди­агностирования ЭВМ. Такие специализированные процессо­ры, используемые в целях обслуживания и диагностирова­ния ЭВМ, получили название сервисных процессоров (рис. 5). Благодаря своим универсальным возможностям и раз­витой периферии, включающей пультовый накопитель, клавиатуру, пишущую машинку и дисплей, сервисные процес­соры обеспечивают комфортные условия работы и представ­ление результатов диагностирования обслуживающему пер­соналу в максимально удобной форме.
