Чтобы увеличить площадь контакта каталитического слоя с вы­хлопными газами, на поверхность сот наносится подложка толщиной 20-60 микрон с развитым микрорельефом.

Как правило, носителем в нейтрализаторе служит спецкерамика - монолит со множеством продольных сот-ячеек, на которые нанесена специальная шероховатая подложка (рис.1). Это позволяет максимально увеличить эффективную площадь контакта каталитического покрытия с выхлопными газами - до величин около 20 тыс. м2. Причем вес благо­родных металлов, нанесенных на подложку на этой огромной площади, составляет всего 2-3 грамма!!! Керамика сделана достаточно огне­упорной – выдерживает температуру до 800-850 ºС. Но все равно при неисправности системы питания и длительной работе на переобогащен­ной рабочей смеси монолит может не выдержать и оплавиться - и тогда каталитический нейтрализатор выйдет из строя. Именно поэтому так проблематично выглядит использование каталитических нейтрализаторов с керамическим носителем на карбюраторных двигателях.

Впрочем, все шире в качестве носителей каталитического слоя используются тончайшие металлические соты (рис.2). Это позволяет увеличить площадь рабочей поверхности, полу­чить меньшее противодавление, ускорить разо­грев каталитического нейтрализатора до рабо­чей температуры и, главное, расширить темпе­ратурный диапазон до 1000-1050ºС. Соты ней­трализаторов Metalit, изображенного на ри­сунке 2, сделаны из тонкостенного (толщиной всего 0,04 мм, а не 0,15 мм, как у керамики) листа хромоалюминиевой стали, для лучшей адгезии каталитического слоя легированной редкоземельным металлом иттрием. Такой нейтрали­затор выдерживает пиковые температуры до 1300ºС.

Делают это на Западе, конечно же, не для применения карбюрато­ров - там они почти забыты. Просто с по­явлением современных двигателей, рабо­тающих на переобедненных смесях, растут требования и к каталитическим нейтрали­заторам - они должны выдерживать более жесткие условия, которые керамике уже не по зубам.

Упрощенно ход реакций в нейтрализа­торе выглядит так:

CH+O2 -> CO2+H2O; NO+CO -> N2+CO2;

CO+O2 -> CO2; NO+H2 -> N2+H2O.

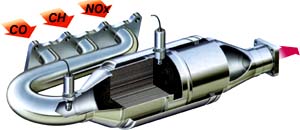

В результате токсичные со­единения CO, CH и NOx окисля­ются или восстанавливаются до углекислого газа СО2, азота N2 и воды Н2О (рис.3).

Широкое использование нейтрализаторов «взорвало» мировой рынок благородных металлов: 35% потребляемой платины, 45% палладия, 90% родия идет в автомобильные выпускные системы.

Разогрев каталитического нейтрализатора

На первый взгляд может показаться, что установка катализатора решает все экологические проблемы. Однако, температура, при кото­рой катализатор начинает действовать (температура активации), на­ходится в пределах 250–350°С. Время же, необходимое для разогрева, может достигать нескольких минут и зависит от типа автомобиля, способа его эксплуатации и температуры воздуха. Холодный катализа­тор практически неэффективен – следовательно, необходимо уменьшить время достижения температуры активации.

К 1995 году фирма ”Эмитек” разработала технологию подогрева катализатора мощным элек­трическим сопротивлением. Основанная на этом принципе модель катализатора ”6С” (или ”Эми­кэт”) была установлена на ”БМВ-Альпина В12”. Подогреватель на металлической опоре крепится внутри катализатора (рис.4); его мощность – от 0,5 до 2, иногда 4 кВт, в зависимости от вели­чины сопротивления (от 0,05 до 0,35 Ом). Для примера, элемент в 1,5 кВт разогревает катали­затор до 400°С за 10 секунд.

Компания ЭCИA пошла другим путем и предложила пусковой катализатор. Он размещается в специальном ответвлении выпу­скной системы, имеет меньшие, чем основной, размеры и, стало быть, прогревается быстрее, после чего приводит в рабочее состояние ”стар­шего брата”.

Чтобы снизить вредные выбросы при пуске хо­лодного двигателя, иногда применяют также встроенный в катализатор адсорбер углеводоро­дов. Как только рабочая температура достигнута, последние ”освобождаются” и окисляются самим катализатором. Среди подобных устройств можно назвать нейтрализатор ”Эдкэт” фирмы ”Делфай” или ”Пума” фирмы ”Корнинг”.

Обратная связь

Трехкомпонентный нейтрализатор наиболее эф­фективен при определенном составе отработавших газов (рис.5). Это значит, что нужно очень точно выдерживать состав горючей смеси возле так называемого стехиометрического отношения воздух/топливо, значение которого лежит в узких пределах 14,5 — 14,7. Если горючая смесь бу­дет богаче, то упадет эффективность нейтрализации СО и СН, если беднее — NOX.

Поддерживать стехиометрический состав горючей смеси можно было только одним способом — управлять смесеобразованием, немедленно полу­чая информацию о процессе сгорания, то есть, организовав обратную связь (рис.6). Решение стало эпохальным.

В выпускной коллектор поместили специально разрабо­танный кислородный датчик — так назы­ваемый лямбда-зонд (на Западе принято обозначать греческой буквой λ так называемый коэффициент избытка воздуха, то есть отношение стехиометрического состава смеси к текущему). Он вступает с раска­ленными выхлопными газами в электрохимическую реакцию и выдает сигнал, уровень кото­рого зависит от количества кислорода в вы­хлопе.

Если кислорода осталось много — значит, смесь слишком бедная, если мало — богатая. А по результатам мгновенного анализа, которым занимается электроника, можно быстро корректировать состав смеси в ту или иную сторону. Напряжение на выходе кислородного датчика при­нимает два уровня. Если смесь бедная, то низковольтный сигнал дает команду на обогащение топливной смеси, и наоборот.

На рис.7 изображен современный трехкомпонентный каталитический нейтрализатор. Второй кислородный датчик нужен для новейших систем бортовой диагностики OBD-II и от­слеживает эффективность нейтрали­зации.

Впервые трехкомпонентные ней­трализаторы с обратной связью и кислородным датчиком появились на двигателях автомобилей Volvo в 1977 году. А сейчас ими оснащены все без исключения автомобили, ко­торые продаются на рынках цивилизованных стран.
