Проверку фактических токов срабатывания блоков ПМЗ произ­водят на нагрузочной установке по схеме, показанной на рис. 19, в.

Автоматический выключатель SF должен иметь независимый расцепитель SF1 на напряжение ПО В постоянного тока.

Погрешность срабатывания защиты определяют также не менее чем для трех уставок тока срабатывания (минимальной, средней и максимальной, т. е. на 1-й, 5-й и 9-й уставках). На блоке уста­навливают минимальную уставку тока срабатывания; переключа­тель рода работы — в положение «Работа».

Плавно повышая ток нагрузки, определяют средний ток сраба­тывания защиты не менее чем 3 раза. Таким же образом опреде­ляют средний ток срабатывания на остальных уставках.

По данным испытаний определяют отклонение фактического тока срабатывания /ср от тока уставки /у (%), т. е. погрешность защиты. Если погрешность превышает ±15%, то блок защиты УМЗ или ПМЗ необходимо заменить.

Регулировку блока следует осуществлять в специальной лабо­ратории специализированной организации.

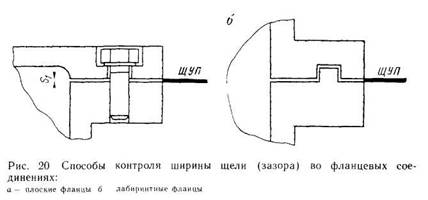

Ширину взрывозащитных щелей в соединениях между сопря­женными наружными частями оболочки при нормальной затяжке крепежных элементов проверяют не менее чем в четырех точках соединения, расположенных равномерно по всему периметру. Толщина щупа на 0,05 мм должна быть больше (рис. 20) допускаемой ширины щели (зазора), указанной в инструкции по эксплуатации пускателя, т. е. щуп не должен входить в контролируемую щель. Эксплуатация пускателя с увеличенными (против допустимых зна­чений) зазорами запрещается.

3. МОНТАЖ ПУСКАТЕЛЕЙ В ШАХТЕ

К установке в шахте допускаются пускатели, прошедшие ревизию в мастерской на поверхности.

Пускатели к месту установки доставляют в шахтных вагонет­ках или на специальных платформах с соблюдением мер, исклю­чающих повреждения. При погрузке, транспортировании и разгруз­ке не разрешается перекатывать и сбрасывать пускатели, так как при этом могут быть повреждены не только выступающие части оболочки и взрывозащитные соединения, но и элементы схемы и конструкции, установленные внутри.

Пускатели следует устанавливать на настилы, полки, в ниши или специально оборудованные подвижные платформы, причем таким образом, чтобы обеспечивался удобный подход для их об­служивания. При установке пускателей в камерах должны быть оставлены проходы, достаточные для транспортирования аппара­тов при их ремонте или замене, но не менее 0,8 м. Со стороны стен камер необходимо оставлять монтажные проходы шириной ^0,5 м. Если не требуется доступ к пускателям с тыльной и боковых сто­рон для обслуживания, монтажа и ремонта, то их можно устанав­ливать вплотную друг к другу и к стене камеры. Установка пус­кателя должна быть произведена с допустимым отклонением отно­сительно рабочего положения. Затем вскрывают вводы и крышки, еще раз проверяют, нет ли повреждений оболочки, вводных устройств, рукоятки блокировочного разъединителя, смотровых окон, механи­ческой блокировки и наружных заземляющих зажимов; контроли­руют правильность работы замка быстрооткрываемой крышки, целость элементов электрической схемы, надежность присоединения токоведущих частей и др. Кроме того, необходимо убедиться в правильности выбора пускателя по номинальному току и напряжению, установить рабочую уставку тока срабатывания максимальной токо­вой защиты УМЗ или ПМЗ, а также ТЗП (ecj.ii она имеется в пуска­теле) .

После выполнения указанных операций к зажимам пускателя при­соединяют силовые и контрольные кабели, применяя наконечники, спе­циальные шайбы или другие элект­ромонтажные изделия, исключаю­щие расчленение жил. При присое­динении отдельных жил кабелей к контактным зажимам во избежание недопустимого нагрева токоведущих

частей следует производить полную затяжку крепежных элементов. Для обеспечения взрывобезопасности кабели уплотняют установ­ленными в кабельных вводных устройствах резиновыми кольцами с концентрическими надрезами. При этом внутренний диаметр рези­нового кольца должен отличаться от наружного диаметра кабеля не более чем на 2 мм. Запрещается производить уплотнение кабеля изоляционной лентой, сырой резиной, обрезками оболочки гибкого резинового кабеля и т. п. Резиновое уплотнительное кольцо должно быть упругим и не иметь трещин.

Свинцовую оболочку бронированного кабеля присоединяют к внутреннему заземляющему зажиму. Если предусмотрена заливка бронированного кабеля, то промежуточную коробку заливают зали­вочным составом. Порядок разделки и заделки кабелей подробно приведен в литературе [4, 7].

После присоединения кабелей неиспользованные отверстия в кабельных вводах плотно закрывают заглушками (рис. 21), обес­печивающими взрывозащищенность мест сопряжения с резиновыми уплотнительными кольцами, а затем измеряют сопротивление изо­ляции присоединенных кабелей. При измерении испытуемую жилу кабеля подсоединяют к мегаомметру, а остальные жилы на­дежно соединяют с заземляющей жилой или заземленной метал­лической оболочкой. При этом сопротивление изоляции гибких и бронированных кабелей любой длины должно быть не ниже 1 МОм/фазу.

При монтаже пускателя ПВИ-32 в шахтах с электровозной откаткой применяют схему подключения вынесенного поста с подключением сопротивления /?ш на зажим 5 (см. рис. 9). При этом в пускателе устанавливают перемычку между зажимами / и 4, а вспомогательный контакт К 1.6 отсоединяют.

У пускателя ПВИ-63-250БТ при дистанционном управлении с вынесенного поста управления по отдельному кабелю для обеспе­чения контроля целости заземляющего провода присоединяют на технологической машине в электродвигателе перемычку между за­жимами 0 и 3. В отделении выводов пускателя присоединяют жилы управления кабеля от вынесенного поста к зажимам / и 3, а к зажимам 0 и 3 — жилы управления от электродвигателя.

У пускателей ПВ 1140-2x25 при управлении одним пускателем по реверсивной схеме между зажимами СЗ и А4, В2 и ВЗ, A3 и С4 устанавливают перемычки (см. рис. 17), поставляемые в ком­плекте с пускателем, а кабель токоприемника подсоединяют к зажи­мам А4, ВЗ и С4 или СЗ, В2 и A3.

При необходимости к соответствующим зажимам пускателя под­ключают внешние потребители (светильники местного освещения, аппаратуру автоматизации), используя отрезки кабеля длиной не более 10 м, но не применяя тройниковые муфты и кабельные короб­ки. Внешние потребители должны находиться в пределах распре­делительного пункта, где установлен пускатель.

Корпус пускателя заземляют, закрывают крышки отделений сетевого и вывода, запирают быстрооткрываемую крышку и прове­ряют взрывозащитные зазоры. Затем наносят на пускатель надпи­си, указывающие на включаемую машину, механизм, а также устав­ку срабатывания максимальной токовой защиты и защиты от пере­грузки. При необходимости производят опробование пускателя под напряжением. Убедившись в нормальном функционировании пуска­теля, проверяют действие БРУ или БКИ максимальной токовой защиты. После этого привод замка быстрооткрываемой крышки опломбируют в закрытом положении.
