После ревизии и сборки пускателя производят контроль ширины щели (зазора) между плоскими частями фланцев плоских и лаби­ринтных соединений. Все обнаруженные дефекты должны быть устранены или заменен пускатель.

В процессе эксплуатации пускателя необходимо следить за ис­правностью элементов дистанционного управления (БРУ или БКИ, максимальной токовой защиты и защиты от перегрузки, блока кон­троля заземления) и контакторов. После аварийного отключения пускателя автоматическим выключателем или после срабатывания максимальной токовой защиты пускателя рекомендуется произво­дить его осмотр, обращая особое внимание на состояние главных контактов контактора и исправность дугогасительных устройств. Во время эксплуатации запрещается непосредственно в шахте вскры­вать промежуточные реле, блоки управления и защиты, ремонти­ровать или регулировать элементы, встроенные в эти блоки. Такие работы должен выполнять на поверхности квалифицированный пер­сонал на специальных стендах с последующим опломбированием реле и блоков При неполадках в блоке управления или защиты их необходимо заменить запасными. При значительных нарушениях в работе контактора его также следует заменить запасным, неис­правный контактор — выдать на поверхность для ремонта.

Проверку БРУ у пускателей производят кнопкой «Проверка БРУ», на которую воздействуют с помощью толкателя или флажка на корпусе пускателя. При нажатии толкателя или повороте и удержании флажка в положении «БРУ» и исправном БРУ должна загораться сигнальная лампа с белым светофильтром (у пускателей ПВ-1140 и ПВВ с красным светофильтром).

Проверку исправности блока БКИ у пускателей ПВИ-32 и ПВИ-63-250БТ производят так же. В случае исправности загорается лам­па с белым светофильтром (у пускателей ПВИ-63-125БТ с желтым светофильтром).

Для проверки максимальной токовой защиты пускателей ПВИ-25Б-250Б, ПВВ и ПВ-1140, которые укомплектованы защитой УМЗ, включают разъединитель, открывают крышку пускателя, устанавливают рукоятки тумблеров на блоке УМЗ в положение «Проверка» (можно установить минимальную уставку тока), закрывают крыш­ку и включают разъединитель пускателя. Затем нажимают на кноп­ку «Пуск». При исправном УМЗ под действием пускового тока электродвигателя пускатель должен отключиться и загореться сиг­нальная лампа с красным светофильтром. После проверки защиты снова отключают разъединитель, открывают крышку, осуществляют взвод УМЗ путем перестановки тумблеров переключателей в поло­жение «Работа» (или устанавливают рабочую уставку по току), закрывают быстрооткрываемую крышку и включают разъедини­тель пускателя. Таким же способом проверяют защиту ПМЗ и ТЗП у пускателей ПВИ-63БТ-250БТ. При срабатывании защиты ПМЗ загорается сигнальная лампа с красным светофильтром, а при сра­батывании защиты от перегрузки ТЗП — сигнальная лампа с жел­тым светофильтром (у пускателя ПВИ-250БТ с белым светофиль­тром).

В системе электроснабжения и управления технологическими машинами принципиально важно исключить возможность самопро­извольного включения пускателя при перемыкании проводов цепи управления (защита от потери управляемости) и после перерыва в электроснабжении (нулевая защита). Принцип защиты от потери управляемости состоит в том, что при замыкании между проводами цепи управления шунтируется диод и поэтому, если пускатель был отключен, то замыкание между проводами управления не приведет к самопроизвольному его включению.

Для нулевой защиты в пускатели встраиваются электромагнит­ные контакторы и промежуточные реле и соответствующим образом выполняется схема управления промежуточным реле.

В двухпроводных схемах управления применяется резистор 47 Ом, шунтирующий пусковую кнопку. Это обеспечивает нулевую защиту только при условии, что элементы схемы управления имеют параметры, указанные заводом-изготовителем. В том случае, если пускатель не включается из-за недопустимого снижения напряже­ния в шахтной сети (менее 0,85 U „м) или из-за высокого (более 15 Ом) сопротивления цепи управления вследствие ухудшения пере­ходных контактов, категорически запрещается уменьшать воздуш­ный зазор между сердечником и якорем магнитной системы или расслаблять пружины промежуточного реле. По данным МакНИИ, при уменьшении воздушного зазора на 2 мм может произойти само­произвольное включение пускателя при номинальном напряжении сети, а при пиковом повышении напряжения в сети до 1,5 UHntA — при снижении зазора на 1 мм При отсутствии перемыканий прово­дов / и 2 цепи управления трехпроводной схемы управления изме­нение параметров срабатывания промежуточного реле не вызовет самовключения. Поэтому всегда, когда позволяют условия (т. е при наличии трех свободных жил), дистанционное управление должно осуществляться по трехпроводной схеме. Однако и при трехпроводной схеме управления категорически запрещается непо­средственно в шахте производить регулировку промежуточного реле,

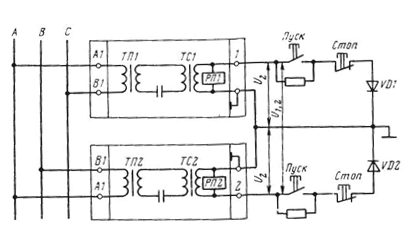

Рис. 23. Спаренная схема управления пускателями

так как при перемыкании между проводами 1 и 2 трехпроводная схема управления становится двухпроводной. Следует помнить что перемыкание между проводами 1 и 2 может быть не обнаружено обслуживающим персоналом в течение длительного времени так как оно не влияет на работоспособность схемы управления.'

В процессе эксплуатации запрещается изменять полярность включения концевого диода в цепи управления. При изменении по­лярности включения диода за счет перемагничивания магнитной системы промежуточного реле снижаются эксплуатационные харак­теристики схемы управления. По данным МакНИИ в течение 3—5 циклов включения после изменения полярности диода максимальное сопротивление цепи управления, при котором устойчиво срабаты­вает промежуточное реле, снижается на 5—6 Ом.

Для выполнения схем управления с минимальным числом вспо­могательных жил силового кабеля комбайна иногда применяют спаренные схемы управления нереверсивными пускателями Спарен­ные схемы (рис. 23) управления в ряде случаев не обеспечивают защиту от потери управляемости, так как промежуточное реле РП1 и РП2 питаются от отдельных понижающих трансформаторов ТП1 и ТП2. В условиях эксплуатации первичные обмотки этих трансфор­маторов могут быть подключены к разным фазам шахтной сети. Например, если зажимы А1 и В1 трансформатора ТП1 подключены к фазам Л и С, то зажимы А1 и В1 трансформатора ТП2 могут быть подключены к следующим фазам сети: А и С, С и А, А и В, В и А, С и В или В и С. В табл. 7 приведены значения напряжения U1-2 между проводами 1 и 2 цепи управления для указанных вари­антов подключения трансформаторов 777/ и ТП2 к шахтной сети.

Таким образом, при номинальном напряжении цепи управления U2 = 18В в зависимости от того, к каким фазам сети подключены понижающие трансформаторы пускателей, напряжение U1-2 между доводами / и 2 спаренной схемы управления может составлять 0, 18, 31 и 36 В. Если напряжение U1-2 = 0, то при замыкании между этими проводами работоспособность схемы не нарушается. Однако при нажатии на одну из кнопок «Пуск» включаются оба промежуточных реле, т. е. спаренная схема не обладает защитой от потери управляемости. При малом сопротивлении проводов цепи управления защита от потери управляемости отсутствует при
