Рис.35. Оптические микрофотографии ЖК дендримера :

а) t = 40°C, б) t = 50°C (сфотографирован один и тот же участок, 64 х, поляроиды скрещены)

Исходя из литературных данных [[50]], описанные выше переходы можно объяснить следующим образом. Известно, что шлирен-текстура характерна как для наклонной смектической (SC), так и для нематической мезофазы. На рентгенограммах изучаемого дендримера (табл. 6) при всех температурах вплоть до температуры прояснения на ряду с рефлексами в больших углах присутствует два рефлекса в малых

Рис.36. Оптическая микрофотография веерной текстуры ЖК дендримера (t = 80°C, 160 х, поляроиды скрещены)

углах, что позволяет говорить о реализации в данном случае только смектических мезофаз. Переход в гомеотропную текстуру объясняется переходом SC ® SA, поскольку известно, что только смектики с ортогональным расположением мезогенных групп в слоях могут образовывать гомеотроп.

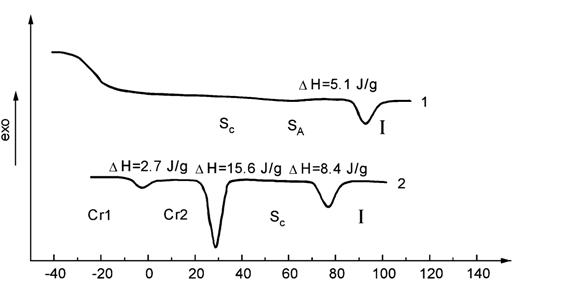

Рис.37. Кривые ДСК ЖК дендримеров (кривая 1) и (кривая 2).

Таблица 6. Значения межплоскостных расстояний для карбосилановых

ЖК дендримеров с цианобифенильными и метоксифенилбензоатными мезогенными группами.

На кривой ДСК дендримера (рис. 37, кривая 1) виден один эндотермический пик при t=90°C, который по теплоте перехода (5.1 Дж/г) можно отнести к переходу из смектической мезофазы в изотропный расплав. При температуре -24 °C на калориметрической кривой виден излом базовой линии, соответствующий фазовому переходу второго рода, который можно отнести к температуре стеклования. Отсутствие пика при температуре 50°C, соответствующего предсказанному выше переходу SC ® SA можно объяснить малой теплотой этого перехода. Как следует из литературных данных [[51]], теплота перехода из наклонной неупорядоченной смектической SC фазы в ортогональную неупорядочен-ную смектическую SA фазу может быть меньше 0.04 Дж/моль (особенно когда угол наклона мезогенных групп в слое мал). Таким образом, из совокупности поляризационно-микроскопических, калориметрических и рентгенографических исследований можно сделать вывод о реализации в ЖК дендримере с цианобифенильными мезогенными группами следу-ющих фазовых переходов:

Мы считаем, что предложенная модель упаковки холестеринсодержащего карбосиланового дендримера в смектической А мезофазе справедлива и для цианобифенильного дендримера (рис. 34). Чтобы сделать однозначные выводы об упаковке мезогенных групп в слое в случае смектической С мезофазы, необходимо провести дополнительные исследования (рентгенографию в магнитном поле), что и предполагается сделать в дальнейшем.

2.3. Карбосилановый дендример с концевыми метоксифенилбензоатными мезогенными группами.

Образец дендримера с метоксифенилбензоатными мезогенными группами при комнатной температуре обладает веерной текстурой (рис. 38 а). При нагревании до t=27°C происходит её нарушение и образование шлирен-текстуры (bluered schlieren texture [48], рис. 38 б), характерной как для наклонной смектической С, так и для нематической мезофазы. Последняя не изменяется вплоть до t=76°C - температуры прояснения.

Рис.38. Оптические микрофотографии ЖК дендримера : а) веерная текстура (t = 20°C, 160 х, поляроиды скрещены);

б) шлирен-текстура (t = 37°C, 64 х, поляроиды скрещены)

Для более подробного изучения фазового полиморфизма этого ЖК дендримера обратимся к результатам калориметрических исследований, представленных на рис. 37.

На кривой ДСК дендримера (кривая 2) видены три эндотермических пика при t=-4°C, t=27°C и t=76°C, с теплотами 2.8 Дж/г, 16.8 Дж/г и 8.3 Дж/г соответственно. Судя по большой теплоте (16.8 Дж/г), переход при 27°C является переходом из кристаллической фазы в жидкокристаллическую мезофазу либо из высокоупорядоченной ЖК мезофазы в неупорядоченную. Поскольку на рентгенограмме изучаемого дендримера, полученной при комнатной температуре, видны более десяти чётких рефлексов (рис. 39), по-видимому, справедливо первое утверждение. Тогда переход при -4°C можно отнести к переходу из одной кристаллической фазы в другую, а переход при 76°C - из жидкокристаллической мезофазы в изотропный расплав. На рентгенограмме, снятой при температуре 50 °C, видны два чётких рефлекса в области малых углов и два диффузных рефлекса в больших углах (табл.6). Эти данные свидетельствуют в пользу того, что в температурном интервале 27 ¸ 76 °C реализуется неупорядоченная смектическая мезофаза. Таким образом, из совокупности поляризационно-микроскопических, калориметрических и рентгенографических исследований можно сделать вывод о реализации в ЖК дендримере с метоксифенилбензоатными мезогенными группами следующих фазовых переходов:
