Далее опять же известно, что в большинстве печатных машин стойки захватов кареток расположены не на радиусе делительной окружности приводных звездочек (Rд) цепного транспортера, а выше. Отношение радиусов Rст/Rд больше единицы и обычно находится в пределах 1,10–1,18. Это делалось для того, чтобы уменьшить скорость движения листа в зоне приемного стола. Отсюда следует, что с момента выхода каретки на прямолинейный участок, соответствующий углу g, скорость стоек захватов становится равной скорости средней линии цепи (делительной окружности звездочек). Скорость увода листа кареткой будет равна:

Скорость каретки падает. Если при этом хвостовая часть листа находится еще в зоне печати, происходит еще большее смещения точки отлипания бумаги от поверхности офсетного полотна (в направлении вращения офсетного цилиндра). Смещение этой точки продолжается до тех пор, пока «хвост» листа не выйдет из зоны печати. На угле g разность будет равна:

Качественно описанный процесс можно изобразить так, как показано на рис. 4 (для условной машины формата 72і102 см). Расчеты показывают, что величина ЖІ составляет всего несколько миллиметров, а величина Жg может доходить до нескольких десятков миллиметров.

Пока лист ведется захватами печатного цилиндра он ровный. Как только он переходит в захваты каретки — начинает деформироваться. Величина объемной деформации возрастает к хвосту листа. В таком состоянии лист выводится к приемному столу и укладывается в стапель. И если передняя часть листа (верха стапеля), соответствующая углу a, достаточно ровная, то хвостовая часть, соответствующая углам b и g (особенно углу g), представляет собой сплошные волны (или волну).

На угле g на листах может возникнуть побочный дефект — на запечатанной поверхности появляются продольные полосы. Они появляются примерно в последней трети листа полного формата в том случае, если на поддерживающих дисках отсутствуют, например, ролики (лист опирается непосредственно на поддерживающие диски) или эти ролики по тем или иным причинам не вращаются. В обоих случаях лист проскальзывает относительно этих элементов и на свежеотпечатанной поверхности появляются полосы, которые наиболее заметны на темном фоне при толстом слое краски.

Если же лист уже вышел из зоны печати, то он по инерции сил, возникающих при переходе каретки на прямолинейный участок (скорость каретки резко падает), стремиться сместиться вперед. В это время возможно смещение листа относительно поддерживающих дисков и появление на нем следов от контакта его с дисками — смазывание изображения. Его появление и предотвращают путем установки на дисках, например, различных элементов, вращающихся при контакте с листом.

Рис. 3. а) полоса бумаги при протягивании ее по кромке стола,

б) та же полоса после протягивания

(скрученное состояние)

К описанной выше картине следует добавить, что на характер волнистости листа сильное влияние оказывают размеры и расположение отпечатанного на нем изображения. Вот несколько вариантов размещения изображения.

Отпечатанное изображение представляет собой сплошную плашку. В этом случае передняя часть листа (стапеля), примерно на 1/4–1/3 длины листа в направлении движения будет ровной, а остальная часть будет одной волной (рис. 5а).

Отпечатанное изображение представляет собой чередующиеся полосы, расположенные вдоль всего листа параллельно осевой линии печатного цилиндра. При печати происходит следующее. Когда зону контакта проходит запечатываемая полоса, поведение листа соответствует описанному выше. Когда же полоса заканчивается, лист перестает прилипать к офсетному полотну, резко отделяется от нее и натяжение его ослабевает. Потом следует снова запечатываемая полоса. Лист прилипает к резине, натягивается и снова деформируется. И так далее. При таком характере изображения волнистость стапеля проявляется наиболее сильно — рис. 5б.

Представим себе, что относительно средней линии печатной машины полосы расположены в шахматном порядке. Если на одной половине полоса есть, то на другой ее нет. Поэтому, когда одна часть листа на своей половине прилипает к офсетному полотну, часть листа на другой половине находится в свободном состоянии (конечно, под давление печати). Такой характер изображения полностью отразится на форме верхней поверхности стапеля. Следует отметить, что часть нижних листов выравнивается под тяжестью верхней части стапеля.

Печатается текстовый материал, равномерно расположенный по всей площади листа. В этом случае описанного выше явления практически можно не увидеть, поскольку ширина зоны контакта сопоставима с высотой шрифта, а площадь печати в зоне контакта невелика.

Отсюда следует, что волнистость стапеля будет различной при печати разных изображений. Понятно, что волнистость наиболее ярко проявляется на тонкой бумаге с малой жесткостью и массой. Картон, из-за своей жесткости намного меньше подвержен влиянию волнистости. При работе с картоном возникают свои проблемы. Кстати, как представляется, на сегодняшний день граница между картоном и бумагой по массе сегодня оказалась «размытой». Раньше границей являлись 250 г/м2. Меньше — бумага, больше —картон.

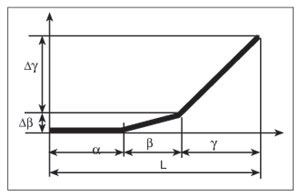

Рис. 4. Диаграмма зависимости Ж от угла поворота печатного цилиндра

Рис. 5. а) полоса бумаги, как бы запечатанная по всей длине; б) полоса бумаги, как бы запечатанная полосами

Последствия того, о чем сказано выше, еще нагляднее можно видеть на готовой журнальной продукции, отпечатанной на рулонных машинах с принципом печати «резина к резине». На листах журнала, обычно ближе к его корешку, часто заметны волны, параллельные корешку, приобретенные бумагой в результате описанного выше явления. Такая волнистость свидетельствует о том, что печатали на рулонной машине — лента бумаги прилипает то к одному цилиндру, то к другому, в зависимости от расположения печатающих элементов. Все это, кстати, сопровождается поперечными колебаниями ленты и, иногда, треском отдираемой от офсетной резины бумаги, особенно мелованной.

Выводы

Чем короче лист, тем меньше он будет деформироваться в хвостовой части и тем ровнее будет стапель. Это было подмечено давно, поэтому печатники стремятся не работать на машине с листами максимального для нее формата. Чем раньше лист выйдет из зоны печати, тем менее волнистым он будет в хвосте. Это одна из причин, по которой сложные для печати сюжеты лучше разместить в передней части листа.
