Осадка основания - условие выполняется .

Рис.3. К определению осадки фундамента методом послойного суммирования.

3.2 Проектирование свайных фундаментов

3.2.1 Определение глубины заложения ростверка

По схематической карте нормативная глубина промерзания: м. Расчетная глубина м.

Принимаем глубину заложения ростверка .

3.2.2 Определение длины сваи.

где: - глубина заделки сваи в ростверк

- глубина забивки сваи в несущий слой грунта

- расстояние от подошвы ростверка до несущего слоя грунта

.

Принимаем сваю С60, 3-2 (с поперечным армированием 4Æ10 S400).

3.2.3 Определение несущей способности сваи

где: U – периметр поперечного сечения сваи, U=1,2м;

- коэффициент работы сваи в грунте;

А – площадь поперечного сечения сваи, ;

- коэффициенты условий работы грунта соответственно под нижним концом и по боковой поверхности сваи;

hi – толщина i-ого слоя грунта, соприкасающегося с боковой поверхностью сваи, м;

fi – расчетное сопротивление i-ого слоя грунта по боковой поверхности сваи, кПа.

При z0=8,9м; R=2600кПа; A×R=0,09×2600=234кН.

Таблица 4

z0,м

fi,кПа

hi,м

3,15

6,65

0,3

1,995

4,05

8,95

1,5

13,43

5,8

36,1

2

72,2

7,3

37,8

1,00

37,8

8,35



53,44

1,1

58,78



184,21

Рис.4. К выбору глубины заложения ростверка.

Расчетно-допустимая нагрузка на сваю:

где: - для промышленных и гражданских сооружений.

Определяем количество свай:

Принимаем 2 сваи.

Расчетное усилие на сваю по материалу можно определять из условия:

;

где: m – коэффициент условий работы сечения, равный 1,0;

j - коэффициент продольного изгиба ствола, равный 1,0;

Rb=10,67МПа (для бетона марки )

Аb=0,09м2 – площадь поперечного сечения бетона;

RS =365МПа (S400); As=5,03см2=0,000503м2 .

.

Так как несущая способность сваи по грунту меньше несущей способности сваи по материалу: < , то количество свай определено верно.

В дальнейших расчетах принимаем меньшее значение .

3.2.4 Проектирование ростверка

т.к. ар < 3×d=3×0,3=0,9 м, то располагаем сваи в два ряда, а с учетом плана фундамента здания принимаем расстояние между сваями 1000мм – по осям А, В, Г, Е и 900 мм – по оси 9 (сечение 3-3).

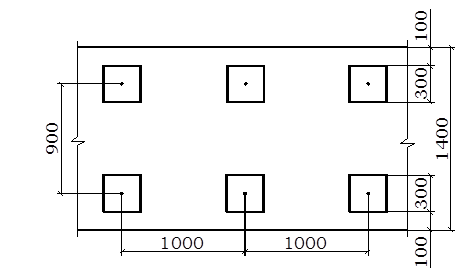

Рис.5. Двухрядное размещение свай.

Расчет фактического давления на сваю будем вести по осям А, В, Г, Е, т.к. расстояние между сваями там наибольшее и, следовательно, нагрузка будет больше.

Фактическое давление на сваю:

Т.к. проверка выполняется, то количество свай не меняем.

3.2.5 Определение осадки фундамента методом эквивалентного слоя

Должно соблюдаться условие .

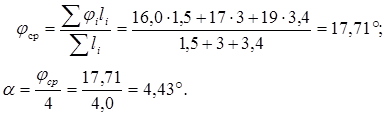

Определяем средневзвешенное значение угла внутреннего трения:

Определяем ширину условного фундамента:

Определяем вес условного фундамента:

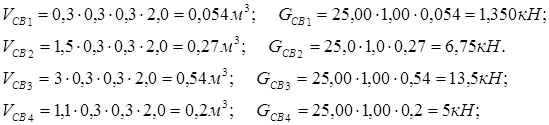

Определим объём и вес ростверка и свай:

;

Определим объём условного фундамента:

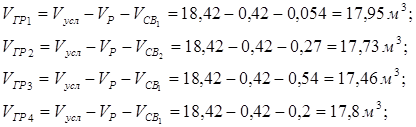

Определим объём и вес грунта:
