- число ударов в минуту – не менее 44;

- масса молота с кошкой – 2600 кг.

Далее производим проверку пригодности принятого молота по условию:

где: Gh – полный вес молота, Н;

Gb – вес сваи, наголовника и подбабка, Н;

km – коэффициент принимаемый по табл. 8.33 /8/ и km=6;

Эр – расчетная энергия удара, Дж;

где: G'h - вес ударной части молота, кН;

hm – фактическая высота падения ударной части молота, м.

Имеем:

Для контроля несущей способности свайных фундаментов и окончательной оценки применимости выбранного молота определяем отказ свай:

где: Sa – остаточный отказ, равный значению погружения сваи от одного удара молота;

h - коэффициент принимаемый по табл. 10 СНиП /13/ в зависимости от материала сваи h=1500 кН/м2;

А – площадь, ограниченная наружным контуром сплошного или полого поперечного сечения ствола сваи, м2 А=0,3×0,3=0,09м2;

Ed – расчетная энергия удара молота Еd=31,5 кДж;

Fd – несущая способность сваи Fd=455,05 кН;

М – коэффициент, принимаемый при забивке свай молотами ударного действия, равный 1;

m1 – вес молота, кН;

m2 – вес сваи и наголовника, кН;

m3 – вес подбабка, m3=1 кН.

e – коэффициент восстановления удара при забивке ж/б свай молотами ударного действия с применением наголовника с деревянными вкладышами e2=0,2.

3.3 Проектирование фундаментов на искусственном основании

3.3.1 Принимаем, в качестве искусственного основания песчаную подушку.

Глубину заложения фундамента подбираем с учетом климатических условий (глубина промерзания ) и конструктивных особенностей фундамента (Принимаем фундаментную плиту высотой 0,3м и три фундаментных блока высотой 0,6м. Причем фундамент выступает над планировочной отметкой на высоту 1,2м.). Исходя из выше изложенных условий принимаем глубину заложения фундамента на расстоянии 3м от планировочной отметки.

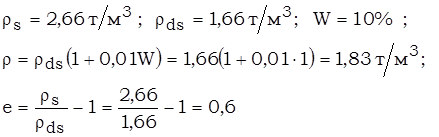

В качестве материала подушки принимаем песок крупный со следующими характеристиками:

Степень влажности:

следовательно, основанием является песок крупный, средней плотности маловлажный.

Определим нормативные значения прочностных и деформационных характеристик грунта песчаной подушки:

по. т. 10 /2/: кПа; по. т. 8 /2/: Е=35 МПа, по. т. 12 /2/: кПа.

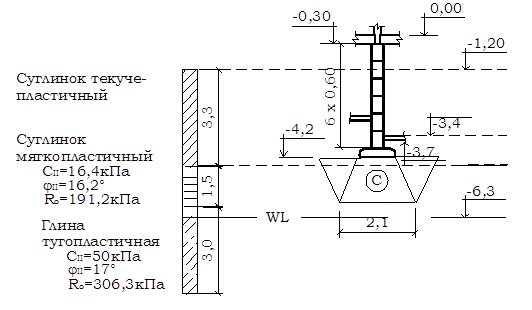

Рис.8. К определению глубины заложения фундамента на искусственном основании.

3.3.2 Определяем ориентировочные размеры фундамента

- Определяем площадь фундамента

где: кН/м3 – среднее значение удельного веса материала фундамента и грунта на его уступах.

- Определяем ширину фундамента:

;

- Расчетное сопротивление грунта под фундаментом:

;

где: - коэффициент условий работы грунтового основания табл. 43 /8/;

-коэффициент условий работ здания во взаимодействии с основанием, зависящий от вида грунта и отношения: .

k=1,1 – коэффициент надежности по п. 2.174 /8/;

-коэффициенты, зависящие от , табл.16/2/;

kz=1; при b<10м (b=1,44м - ширина подошвы фундамента)

- расчетное значение удельного веса грунта, залегающего ниже подошвы фундамента.

- расчетное значение удельного веса грунта, залегающего выше подошвы фундамента:

d1 – приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле:

;

где: hs – толщина слоя грунта выше подошвы фундамента со стороны подвала, м;

– расчетное значение удельного веса материала пола подвала, ;

– толщина конструкции пола подвала, м.

.

db=2м – глубина подвала;

- Ширина фундамента при R1= 968,5 кПа

Вычисленное значение R2 отличается от предыдущего значения на 0,3%<5%, поэтому полученную ширину округляем до большего стандартного размера фундаментной плиты.

Выбираем плиту ФЛ.6.12-2, шириной 0,60м, высотой 0,3м. Поскольку высота плиты 0,3м, то отметка подошвы фундамента не изменится.

- Фактическое давление под подошвой фундамента:

кПа

.

Т.к. расчетная ширина фундамента не совпадает с шириной плиты 0,6м не требуется расчет на прерывистость.

3.3.3 Расчет размеров песчаной подушки

В курсовом проекте в качестве искусственных оснований рекомендуется принимать:

а) песчаные подушки – если основание сложено сильносжимаемыми связными (с показателем текучести JL>0.5) грунтами и насыпными грунтами;

б) поверхностное уплотнение грунтов тяжелыми трамбовками – если основание сложено рыхлыми песчаными и насыпными (песчаными) грунтами;

в) глубинное уплотнение грунтов песчаными сваями – если основание сложено водонасыщенными рыхлыми мелкими и пылеватыми песками.

Т.к. в нашем случае первый слой суглинок текучепластичный с показателем текучести JL>0.5, то первый слой заменяем песчаной подушкой полностью (см.рис.8). Толщина грунтовой подушки для замены грунта назначаем
