Определяем вес условного фундамента:

Среднее давление по подошве условного массивного фундамента:

Уточняем расчетное сопротивление грунта по формуле:

где: - коэффициент условий работы грунтового основания, табл. 15/2/;

- коэффициент условий работы здания во взаимодействии с основанием, табл. 15/2/, зависящий от вида грунта и отношения:.

k=1,1 – коэффициент надежности, п. 2.174/8/.

- коэффициенты, зависящие от , табл.16/2/;

, при b<10м (b=2,07м - ширина подошвы фундамента).

- расчетное значение удельного веса грунта, залегающего ниже подошвы фундамента.

- расчетное значение удельного веса грунта, залегающего выше подошвы фундамента:

d1 – приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле:

;

где: hs – толщина слоя грунта выше подошвы фундамента со стороны подвала, м;

– расчетное значение удельного веса материала пола подвала, ;

– толщина конструкции пола подвала, м.

.

db=2м – глубина подвала;

<, т.е. условие выполняется.

Дополнительное вертикальное напряжение на уровне подошвы условного фундамента:

.

Мощность эквивалентного слоя вычисляется по формуле:

;

где: 1,38- коэффициент эквивалентного слоя табл. 7.2. /1/

.

Осадку свайного фундамента вычисляют по формуле:

где: - коэффициент относительной сжимаемости грунта;

;

где: (для глины ).

Рис.6. К определению осадки свайного фундамента.

3.2.6 Расчет ростверка по прочности

Изгибающие моменты в ростверке и поперечную силу на грани сваи, возникающие в период строительства, определяем по формулам:

где: qk – расчетная равномерно распределенная нагрузка от здания на уровне низа ростверка:

l – расстояние между сваями в осях, м.

d – сечение сваи, м.

Расчёт на эксплуатационные нагрузки производится в зависимости от местных условий по различным расчётным схемам. Для всех схем нагрузок величина а (длина полу основания эпюры нагрузки), м, определяется по формуле:

где: Ep – модуль упругости бетона ростверка, кПа;

Ip – момент инерции сечения ростверка;

Ek – модуль упругости стеновых панелей над ростверком, кПа;

Bk - ширина панели крупнопанельной стены или цоколя;

0,0314 – коэффициент, имеющий м/см;

Максимальную ординату эпюры нагрузки над гранью сваи Ро для схемы №4 принимаем равной q0:

Определение опорного и пролётного моментов, а также поперечной силы от нагрузок, возникающих в период строительства, производится по следующим формулам:

По полученным значениям M и Q проверяем принятое сечение ростверка, подбирают продольную и поперечную арматуру.

По Q проверяем выбор высоты ростверка:

- условие выполняется.

Расчёт армирования ленточного ростверка.

Верхнюю арматуру рассчитываем по опорному моменту:

Нижнюю арматуру рассчитываем по пролётному моменту:

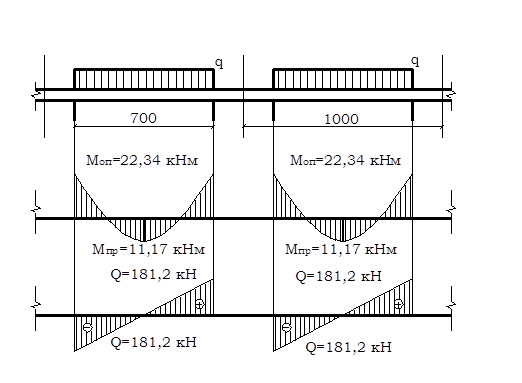

Рис.7. Эпюры опорного, пролётного моментов и поперечной силы.

3.2.7 Выбор сваебойного оборудования и определение отказа свай

Определяем минимальную энергию удара Э:

;

где: a - коэффициент равный 25 Дж/кН;

Р=325,04кН – расчетная допускаемая нагрузка на сваю;

По табл. 8.29-8.322 /8/ подбираем молот, энергия удара которого соответствует расчетной минимальной.

Имеем – трубчатый дизель-молот С-995 со следующими характеристиками:

- масса ударной части – 1250 кг;

- высота подскока ударной части – 2800…2000 мм;

- энергия удара – 19,00 кДж;
