2.1.3 Описание технических решений и результаты оценки приведенного сопротивление теплопередаче отдельных ограждающих конструкций

2.1.3.1 Наружные стены

Наружные стены здания – трехслойные с наружным отделочным слоем из силикатного кирпича б=120 мм, теплоизоляционным слоем из пенополистирола плотностью 40 кг/м3 толщиной 140 мм и внутренним отделочным слоем из обыкновенного глиняного кирпича толщиной 380 мм с гибкими стеклопластиковыми связями.

Оценка приведенного сопротивления теплопередаче наружных стен выполнена в соответствии с рекомендациями [1, 3] на основании расчета трехмерных температурных полей, выполненных по программе «TEMPER-3D» [7] (сертификат ГОСТ Р № RU.СП11.Н00071).

В соответствии с [3] величина Rо,wr рассчитана по формуле

( tint - text ) × A

Rо,wr = ¾¾¾¾¾¾ , (2.3)

Q

где Q - суммарный тепловой поток, входящий в расчетную область внутренней поверхности конструкции, Вт; A - расчетная площадь ограждающей конструкции, м2,.

Определение приведенного сопротивление теплопередаче наружных стен выполнено для следующих расчетных участков:

- фрагмента глухой стены без проемов, размерами – по высоте – равного высоте этажа h = 3,0 м, по ширине – 1,2 м (рис.2.2);

- фрагмента стены с оконными проемами (при толщине утепляющего слоя наружной стены 140 мм), размерами – по высоте - равного высоте этажа h = 3,0 м, по ширине – равного расстоянию между осями оконными проемов;

- фрагмента стены с оконными проемами (при толщине утепляющего слоя наружной стены 180 мм) , размерами – по высоте - равного высоте этажа h = 3,0 м, по ширине – равного расстоянию между осями оконными проемов;

- фрагмента стены с балконной дверью, размерами – по высоте - равного высоте этажа h = 3,0 м, по ширине – равного расстоянию между осями простенков;

- фрагмента стены с окном и балконной дверью, размерами – по высоте - равного высоте этажа h = 3,0 м, по ширине – равного расстоянию между осями простенков;

Величина среднего значения приведенного сопротивления теплопередаче наружных стен Rо,wr,ср в соответствии с рекомендациями СП 23-101-2000 [3] определена для всех фасадов здания с учетом суммарной площади глухих участков стен AwI , участков с оконными проемами AwII , AwIII и участков с балконными дверями AwIV, AwV

При проведении расчетов в качестве расчетных параметров внутренней и наружной среды принимались:

- расчетная температура внутреннего воздуха tint = 20 оС [1];

- расчетная температура наружного воздуха text = - 40 оС [4];

- расчетный коэффициент теплоотдачи внутренней поверхности

aint = 8,7 Вт/(м2×оС) [1];

- расчетный коэффициент теплоотдачи наружной поверхности

aext = 23 Вт/(м2×оС) - для наружных стен, окон, чердачного перекрытия [1].

Теплотехнические характеристики материалов в соответствии с [2] принимались для условий эксплуатации "А" (для г.Тара зона влажности – сухая, режим помещений – нормальный). В частности:

- цементно-песчаный раствор gо= 1800 кг/м3 , lА = 0,76 Вт/(м×оС);

- кирпичная кладка из глиняного обыкновенного кирпича на цементно-песчаном растворе gо= 1800 кг/м3 , lА = 0,70 Вт/(м×оС);

- пенополистирол плотностью gо= 40 кг/м3 , lА = 0,041 Вт/(м×оС);

- кирпичная кладка из силикатного кирпича на цементно-песчаном растворе gо= 1800 кг/м3 , lА = 0,76 Вт/(м×оС).

Оценка приведенного сопротивления наружных стен проектируемого здания выполнена с учетом потерь тепла через торцы плит перекрытий, откосы оконных проемов и балконных дверей. Определение среднего значения приведенного сопротивления теплопередаче выполнено в целом по зданию, с учетом площадей глухих участков стен без проемов, с оконными проемами и с балконными дверями.

Расчетная схема фрагмента наружной стены и пример задания коэффициентов теплопроводности материалов представлены на рис.2.1 - рис.2.5. Расчетная схема задания граничных условий представлена на рис.2.6. Результаты расчетов – представлены в табл.2.3 - табл.2.6.

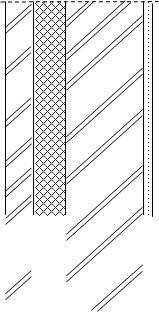

									1. кирпичная кладка из силикатного кирпича - λА=0,76 Вт/мºС; 2. пенополистирол плотностью 40 кг/м3 - λА=0,041 Вт/мºС; 3. кирпичная кладка из обыкновенного глиняного кирпича - λА=0,7 Вт/мºС; 4. ЦПР - λА=0,76 Вт/мºС;
						tint = 20ºС
	text = -40ºС

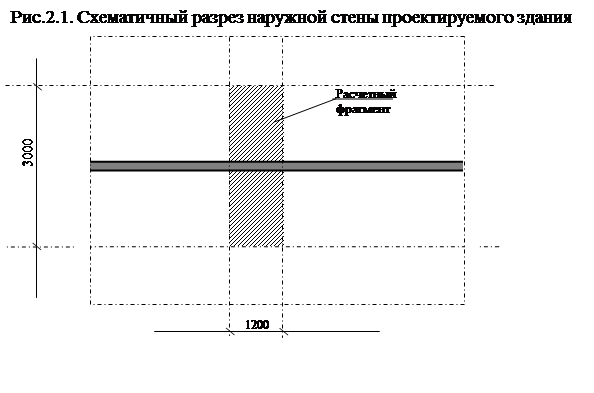

Рис.2.2. Расчетная схема фрагмента наружной стены здания для определения приведенного сопротивления теплопередаче участка без проемов (вид со стороны помещения)

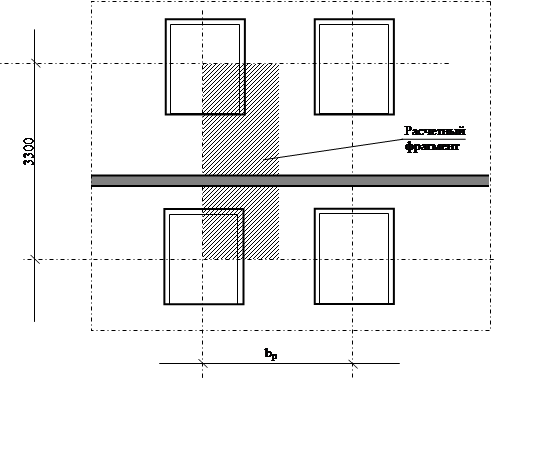

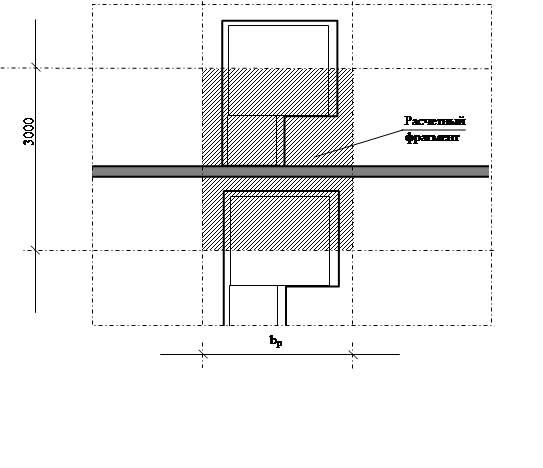

Рис.2.3. Расчетная схема фрагмента наружной стены здания для определения приведенного сопротивления теплопередаче участка с оконными проемами (вид со стороны помещения)
