Данные результаты обусловлены тем, что повышение эффективности управления системой отопления здания позволяет более полно учесть теплопоступления от солнечной радиации и бытовые теплопоступления (снизить вероятность перетопа здания).

Таблица 4.1.1

Результаты расчета удельного расхода тепловой энергии на отопление и вентиляцию 20-ти квартирного жилого дома в р.п. Муромцево при различных значениях приведенного сопротивления теплопередаче стен и эффективности авторегулирования системы отопления

Приведенное сопротивление теплопередаче наружных стен

Rо,wr , м2×°С/Вт

Удельный расход тепловой энергии на отопление и вентиляцию здания qhdes, МДж/(м3×год) при различной эффективности авторегулирования системы отопления

ζ=0,5

ζ=0,7

ζ=0,85

1,72

614,7

584,8

562,5

2,40

558,2

528,4

506,0

3,20

522,5

492,7

470,3

3,99

501,3

471,5

449,1

4,20

497,1

467,2

444,8

4,80

384,9

457,2

434,6

Підпис: Q, МДж/год

Рис.4.1.1 Структура распределения потерь тепла через отдельные ограждающие конструкции проектируемого здания

Підпис: Q, МДж/год

Рис.4.1.2. Структура распределения потерь тепла здания

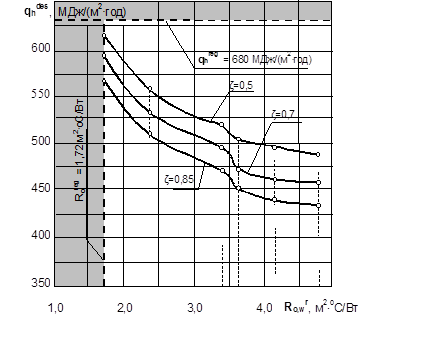

Рис.4.1.3. Зависимость удельного годового расхода тепла на отопление и вентиляцию здания от сопротивления теплопередаче наружных стен при различной эффективности системы отопления

ЗАКЛЮЧЕНИЕ

Анализ проектных решений 20-ти квартирного жилого дома с использованием конструкций недостроенного детского сада на 140 мест в р.п. Муромцево (разработчик проекта – ООО «СИБСТРОЙПРОЕКТ», шифр проекта – ССП-1), результаты теплотехнических и теплоэнергетических расчетов, сопоставление полученных значений с требованиями ТСН 23-338-2002 Омской области позволили сделать следующие выводы:

1. Теплозащитные качества ограждающих конструкций проектируемого здания соответствуют требованиям СНиП II-3-79* «Строительная теплотехника» по санитарно-гигиеническим и комфортным условиям:

- расчетное значение среднего приведенного сопротивления теплопередаче наружных стен составляет Rо,wr,ср = 3,99 м2×оС/Вт, что существенно выше минимально допустимого по санитарно-гигиеническим условиям Rоmin = 1,72 м2 ×оС/Вт;

- расчетное значение сопротивления теплопередаче цокольного перекрытия над «теплым» подвалом составляет Rоfr = 1,79 м2×°С/Вт при регламентируемом значении Rоfreq = 1,03 м2×°С/Вт;

- расчетное значение сопротивления теплопередаче чердачного перекрытия «холодного» чердака составляет Ro,cr = 5,46 м2 ×оС/Вт, при регламентируемом значении Ro,crеg = 2,07 м2 ×оС/Вт;

- приведенное сопротивление теплопередаче оконных блоков - RоFr = 0,61 м2×°С/Вт при регламентируемом значении RоFreg = 0,61 м2×°С/Вт.

2. Минимальная температура внутренней поверхности ограждающих конструкций в местах теплопроводных включений существенно выше температуры «точки росы», за исключением узлов сопряжений наружного выступающего угла с плитой чердачного перекрытия.

В этих узлах необходимо:

- устройство в наружном выступающем углу термовкладыша по торцу плиты перекрытия толщиной 60-80 мм длиной 400 мм (от поверхности угла в каждую сторону);

- устройство термовкладыша над плитой перекрытия в толще внутреннего слоя кирпичной кладки толщиной 40 мм сечением 250х700 мм от поверхности угла в каждую сторону (см. рис.3.4);

Это решение необходимо для всех наружных выступающих углов верхнего этажа.

Для повышения температуры поверхности в зоне сопряжения плиты перекрытия с наружной стеной (по длине плиты чердачного перекрытия) рекомендуется увеличение толщины утеплителя до 150 мм - вдоль наружных стен на расстояние 400-500 мм.

3. Для обеспечения регулируемого притока воздуха в жилые помещения рекомендуется устройство приточных вентиляционных клапанов марки «В-75», встраиваемых в наружную стену за отопительным прибором. Характеристика и схема установки приточных устройств «В-75» приведена в приложении 4.

4. Расчетные показатели удельного расхода тепловой энергии на отопление и вентиляцию 1 м2 отапливаемой площади проектируемого здания соответствуют нормативным требованиям ТСН 23-338-2002 Омской области.

Расчетный удельный расход тепловой энергии на отопление и вентиляцию проектируемого здания при коэффициенте эффективности авторегулирования системы отопления V=0,85 составляет qhdes = 449,1 МДж/(м2×год); нормативное значение удельного расхода тепловой энергии составляет qhreg = 680,0 МДж/(м2×год).

В соответствии с табл.4.4 ТСН 23-338-2002 Омской области запроектированному 20-ти квартирному жилому дому с использованием конструкций недостроенного детского сада на 140 мест в р.п. Муромцево может быть присвоена категория теплоэнергетической эффективности «высокая».

5. Высокие характеристики теплоэнергетической эффективности запроектированного здания обусловлены:

- высокими теплозащитными качествами ограждающих конструкций;

- устройством однотрубной системы водяного отопления с поквартирным учетом тепловой энкергии (ζ=0,85).

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

здание ограждающая конструкция теплопотери

1. ТСН 23-338-2002 Омской области. Энергосбережение в гражданских зданиях. Нормативы по теплопотреблению и теплозащите. – Омск, 2002. – 42 с.

2. СНиП II-3-79*. Строительная теплотехника/ Госстрой России. - М.:ГУП ЦПП, 1998. – 29 с.
