Рис.2.4. Расчетная схема фрагмента наружной стены здания для определения приведенного сопротивления теплопередаче участка с окнами и балконными дверями (вид со стороны помещения)

Рис.2.5. Расчетная схема фрагмента наружной стены здания для определения приведенного сопротивления теплопередаче участка с балконными дверями (вид со стороны помещения)

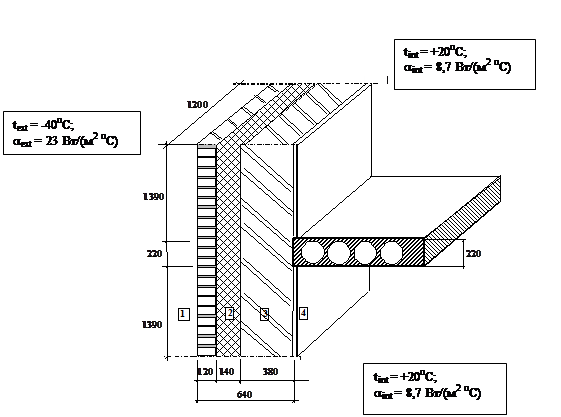

Рис.2.6. Схема задания граничных условий фрагмента наружной стены для определения приведенного сопротивления теплопередаче

Таблица 2.3

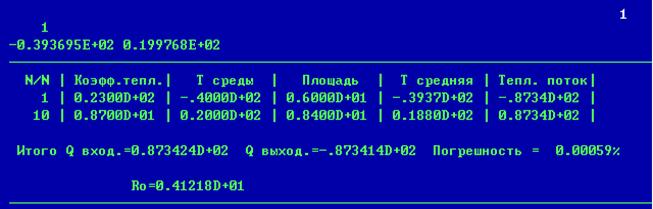

Пример распечатки результатов расчета приведенного сопротивления теплопередаче фрагмента наружной стены без проемов

Таблица 2.4

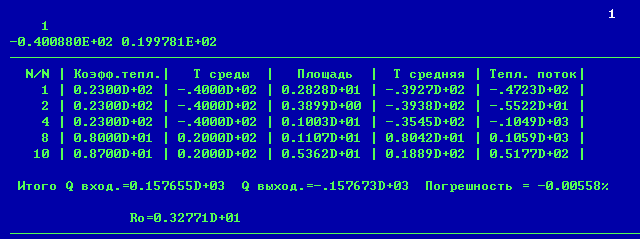

Пример распечатки результатов расчета приведенного сопротивления теплопередаче фрагмента наружной стены с оконными проемами при толщине утеплителя в наружной стене 140 мм

Таблица 2.5

Расчетные значения приведенного сопротивления теплопередаче отдельных участков наружных стен 20-ти квартирного жилого дома в р.п. Муромцево

Номер участка

Особенности конструктивного решения

участка стены

Условное сопротивление теплопередаче Rо,wусл , м2×оС/Вт

Приведенное сопротивление теплопередаче Rо,wr , м2×оС/Вт

Коэффициент теплотехнической однородности, r

1

Глухой участок стены (без проемов)

4,30

4,12

0,96

2

Участок стены с оконными проемами

(δут стены =140 мм)

4,30

3,27

0,76

3

Участок стены с оконными проемами

(δут стены =180 мм)

5,27

4,41

0,84

4

Участок стены с окнами и балконными дверями (с учетом остекления лоджии)

4,30

4,24

0,98

5

Участок стены с балконными дверями (с учетом остекления лоджии)

4,30

4,22

0,98

Таблица 2.6

Характеристика расчетных участков наружной стены среднего этажа

Номер участка

Особенности конструктивного

решения участка стены

Приведенное сопротивление теплопередаче

Rо,wr , м2×оС/Вт

Площадь Awi, м2

1

Глухой участок стены

(без проемов)

4,12

39,63

2

Участок стены с оконными

проемами (δут стены =140 мм)

3,27

73,2

2

Участок стены с оконными

проемами (δут стены =180 мм)

4,41

70,5

4

Участок стены с балконными дверями (с учетом остекления лоджии)

4,24

63,1

5

Участок стены с окнами и балконными дверями (с учетом остекления лоджии)

4,22

8,45

6

Глухой участок стены

(без проемов) выходящий на остекленную лоджию

4,27

59,55

В соответствии с планировочными решениями проектируемого здания средняя величина Rо,wr,ср составляет (с учетом площади участков стен по фасадам здания)

2.1.3.2 Чердачное перекрытие

Крыша - чердачная с «холодным» чердаком, сборные железобетонные плиты перекрытия с утеплением минераловатными плитами плотностью gо = 50 кг/м3 толщиной 250 мм и заливкой поверх цементно-песчаным раствором толщиной 40 мм.

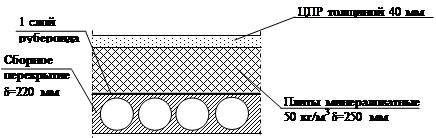

Рис.2.7. Схематичный разрез чердачного перекрытия

Сопротивление теплопередаче чердачного перекрытия рассчитано в соответствии с [2,3], как для однородной ограждающей конструкции.

При проектной толщине утепляющего слоя из минераловатных плит 250 мм плотностью gо = 50 кг/м3 с коэффициентом теплопроводности lА = 0,05 Вт/(м×оС) [2] фактическое значение приведенного сопротивления теплопередаче покрытия составит

1 0,04 0,25 0,005 0,22 1

Ro,cr = ¾¾ + ¾¾ + ¾¾ + ¾¾ + ¾¾ + ¾¾ = 5,46 м2×оС/Вт.

12 0,76 0,05 0,17 1,17 8,7

2.1.3.3 Заполнение оконных проемов

В соответствии с проектным решением заполнение оконных проемов предусмотрено – оконные блоки деревянные с тройным остеклением в раздельно-спаренных переплетах.

В соответствии с [2] приведенное сопротивление теплопередаче заполнения оконных проемов принято равным Rоdes » 0,61 м2 ×оС/Вт.

Необходимо отметить, что фактическое сопротивление теплопередаче окон, устанавливаемых в запроектированном здании, должно быть подтверждено протоколами испытаний.

2.1.3.4 Цокольное перекрытие

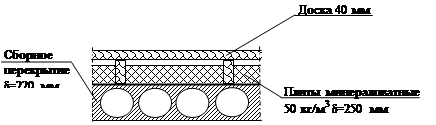

Цокольное перекрытие - сборные железобетонные плиты перекрытия с утеплением полужесткими минераловатными плитами плотностью gо = 50 кг/м3 и деревянный пол по лагам.
