Прочность балки в сечении II-II обеспечена.

Проверка прочности балки в месте действия максимального момента (сечение III-III)

Прочность балки в сечении III-III обеспечена.

Жесткость балки также будет обеспечена, так как .

Проверка местной устойчивости элементов балки

Проверка местной устойчивости сжатого пояса

В изгибаемых элементах отношение ширины свеса сжатого пояса к толщине следует принимать не более значений[4]

Местная устойчивость балки обеспечена.

Проверка местной устойчивости стенки

Расчет на устойчивость стенок балок симметричного сечения при наличии местного напряжения следует выполнять по формуле

,

где - определяют согласно требованиям п.7.2* СНиП II-23-81*;

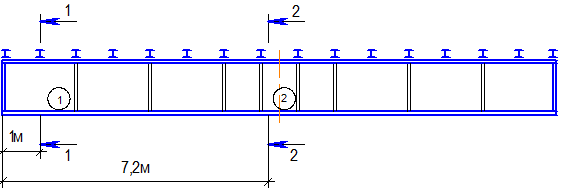

Определяем фактические напряжения для проверки устойчивости стенки балки в первом отсеке (сечение I-I)

Принимаем сечение I-I расстоянии х = 1м.

Фактическое значение нормативных напряжений на уровне верха стенки определяем по формуле:

Для проверки местной устойчивости принимаем среднее значение касательных напряжений при условии, что они воспринимаются только стенкой:

Местное напряжение в стенке под сосредоточенной нагрузкой следует определять согласно требованиям п.5.13. СНиП II-23-81*:

,

где F – расчетное значение нагрузки, определяем по формуле:

- условная длина распределения нагрузки, определяемая в зависимости от условий опирания, определяем по формуле:

,

где - ширина балки настила, определяемая по сортаменту для принятого номера двутавра.

Критическое напряжение определяем по формуле:

,

где - условная гибкость стенки, определяем по формуле:

На основании п.7.10. СНиП II-23-81* принимаем расстояние между основными поперечными ребрами не более

Принимаем а = 200 см.

Ширину ребер жесткости определяем по формуле:

Толщину ребер принимаем:

Принимаем толщину ребер .

μ – отношение большей стороны к меньшей

Значения определяем в зависимости от отношений

,

где - коэффициент, зависящий от δ и отношения a/hef

,

,

где - табличный коэффициент, зависящий от δ и отношения a/hef

Проверяем местную устойчивость стенки в первом отсеке:

Устойчивость в первом отсеке обеспечена.

Определяем фактические напряжения для проверки устойчивости стенки балки в первом отсеке (сечение II-II)

Принимаем сечение II-II расстоянии х = 7.2м.

Определяем фактическое значение нормативных напряжений на уровне верха стенки:

Определяем среднее значение касательных напряжений:

Определяем местное напряжение в стенке:

Определяем критическое напряжение:

,

где

где
