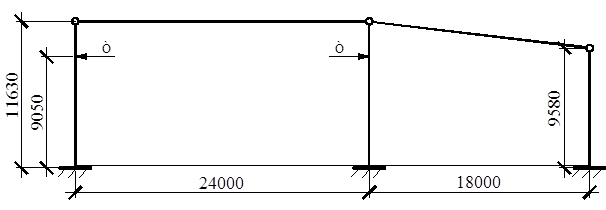

Рис. 8.16 Загружение крана горизонтальной тормозной крановой нагрузкой у крайней колонны либо у средней колонны.

Сбор ветровых нагрузок

Для местности типа В (местность с оврагами и лесами, застройка населённых пунктов высотой 10-25 м) коэффициенты, учитывающие изменения ветрового давления по высоте:

К5=0,5;

К9,38=0,631;

К10=0,65;

К11,43=0,679;

К15,17=0,754;

К20=0,85.

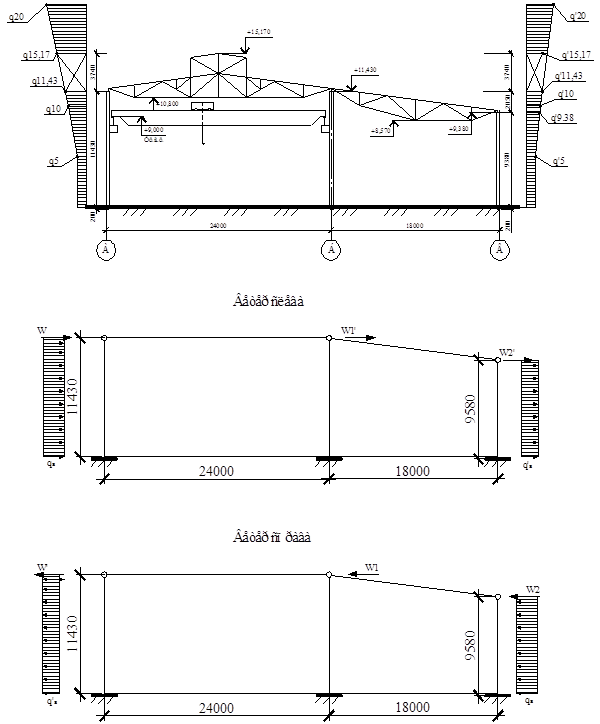

Рис. 8.17 Расчётная схема рамы к определению ветровой нагрузки

Ветер слева

С наветренной стороны:

где Wm – распределенная ветровая нагрузка:

.

С заветренной стороны:

Wm/=.

где γf = 1,4 – коэффициент надёжности по нагрузке;

W0 =0,23 кПа – нормативное значение ветровой нагрузки для I-го ветрового района;

Кэкв=0,81 – равномерно распределённое эквивалентное ветровое давление;

C=0,8 – аэродинамический коэффициент, учитывающий форму зданий и сооружений с наветренной стороны;

C/=0,6 – аэродинамический коэффициент, учитывающий форму зданий и сооружений с заветренной стороны;

Вк=5 м – ширина распределения ветровой нагрузки на колонну ;

Ветер справа

С наветренной стороны:

где Wm – распределенная ветровая нагрузка:

.

С заветренной стороны:

Wm/=.

8.4 Расчет рамы и составление итоговой таблицы расчетных усилий

Исходные данные для расчёта на ЭВМ:

– длина надкрановой части колонны К1 и К2;

– высота колонн К1, К2, К3;

– размеры пролетов;

– интенсивность постоянной нагрузки на ригель первого и второго пролетов;

– интенсивность снеговой нагрузки на ригель первого и второго пролетов;

– максимальное давление колёс крана на колонну;

– минимальное давление колёс крана на колонну;

– максимальный момент от вертикального кранового давления;

– минимальный момент от вертикального кранового давления ;

– поперечное торможение двух кранов на раму;

– интенсивность ветровой нагрузки с наветренной стороны при ветре слева;

– интенсивность ветровой нагрузки с заветренной стороны при ветре слева;

– сосредоточенная нагрузка на ригель с наветренной стороны при ветре слева;

– сосредоточенная нагрузка на ригель с заветренной стороны при ветре слева;

– интенсивность ветровой нагрузки с наветренной стороны при ветре справа;

– интенсивность ветровой нагрузки с заветренной стороны при ветре справа;

– сосредоточенные нагрузки на ригели пролетов 1-го и 2-го с наветренной стороны при ветре справа;

– сосредоточенная нагрузка на ригель первого пролета с заветренной стороны при ветре справа;

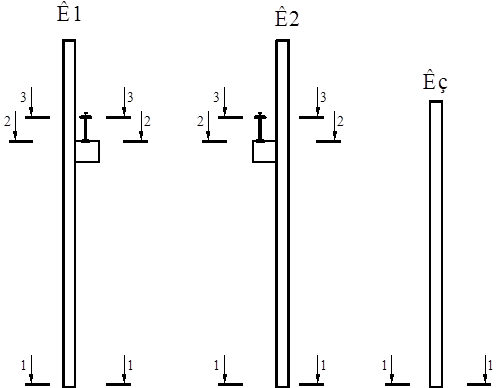

Рис. 8.18 Расчетные сечения в колоннах

Полученные с ЭВМ данные ( расчет произведен программой Structure CAD) представляем в виде таблиц 8.9, 8.10, 8.11. Результат расчёта колонны К1 на ЭВМ

Таблица 8.9
