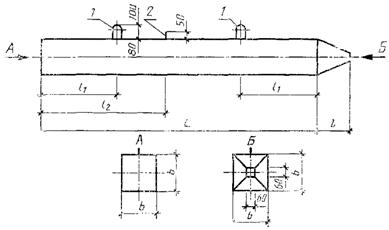

1 - подъемные петли; 2 - штырь для фиксации места строповки при подъеме на копер

Рисунок 2

Таблица 6

2.1.3.2 Определение несущей способности висячей сваи

К висячим сваям следует относить сваи всех видов, опирающиеся на сжимаемые грунты и передающие нагрузку на грунты основания боковой поверхностью и нижним концом.

Несущую способность Fd, (тс), висячей забивной сваи, погружаемой без выемки грунта, работающей на сжимающую нагрузку, следует определять как сумму сил расчетных сопротивлений грунтов основания под нижним концом сваи и на ее боковой поверхности по формуле (8) СНиП 2.02.03-85

, (15)

где gc – коэффициент условий работы сваи в грунте, принимаемый gc = 1;

R = 83,6– расчетное сопротивление грунта под нижним концом сваи, принимаемое по таблице 1 СНиП 2.02.03–85, тс/м2;

A = 0,09 – площадь опирания на грунт сваи, принимаемая по площади поперечного сечения сваи брутто или по площади сваи-оболочки нетто, м2;

u = 1,2– наружный периметр поперечного сечения сваи, м;

fi – расчетное сопротивление i-го слоя грунта основания на боковой поверхности сваи, принимаемое по таблице 2 СниП 2.02.03–85, тс/м2;

hi – толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, (м);

gcR, gcf = 1 – коэффициенты условий работы грунта соответственно под нижним концом и на боковой поверхности сваи, учитывающие влияние способа погружения сваи на расчетные сопротивления грунта и принимаемые по таблице 3 СниП 2.02.03–85.

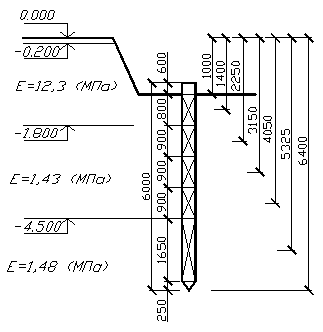

Расчетная схема к определению несущей способности призматической сваи приведена на рисунке 3.

тс

Расчетное сопротивление сваи по грунту:

тс (16)

Площадь подошвы ростверка:

м, (17)

где N = 287 – нагрузка по обрезу фундамента, кН;

gf = 1,1 – коэффициент надежности по нагрузке для собственного веса;

gm = 20 – среднее значение удельного веса материала ростверка и грунта на его уступах, кН/м3;

dg = 1,0 – глубина заложения ростверка, м;

– среднее давление на основание под ростверком, тс/м2;

тс/м2 (18)

Вес ростверка с грунтом на уступах:

кН (19)

Число свай в ростверке:

шт. (20)

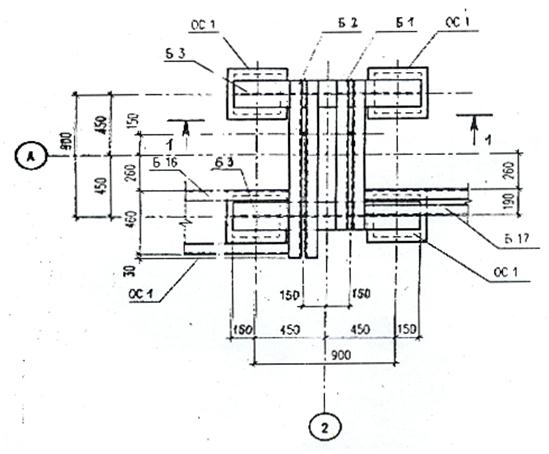

Конструктивно принимаем четыре сваи в кусте. Конструкция ростверка приведена на рисунке 4.

Рисунок 3

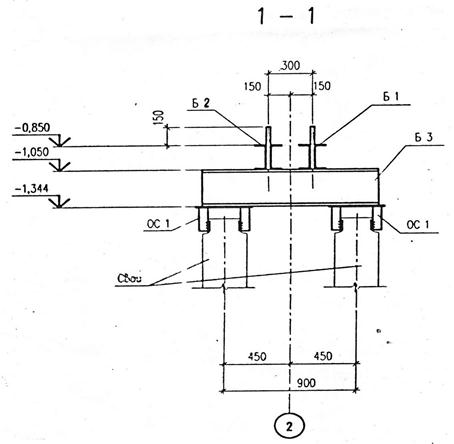

Рисунок 4 – Конструкция ростверка

2.1.3.3 Расчет осадки основания

Расчет оснований по деформациям производится исходя из условия:

, (21)

где: s - совместная деформация основания и сооружения, определяемая расчетом в соответствии с указаниями приложения 2 СНиП 2.02.01-83;

su = 12 - предельное значение деформации основания для многоэтажного бескаркасного здания с несущими стенами из крупных панелей, принимаемое по приложению 4 СНиП 2.02.01-83, см.

Расчет фундамента из висячих свай и его основания по деформациям следует производить как для условного фундамента на естественном основании в соответствии с п.6 СНиП 2.02.03-85.

Ширина условного фундамента:

Вусл = bo+2 · l · tgα, (22)

где bo = 1,2 – расстояние между наружными гранями крайних рядов свай вдоль меньшей стороны подошвы ростверка, м;

l = 5,45 – длина в пределах от подошвы ростверка до нижнего конца сваи, м;

α = φср / 4;

– средневзвешенный угол трения грунта в пределах от подошвы до нижнего конца сваи;

φср = (26 · 0,8 + 18 · 2,7 + 13 · 1,95) / (0,8 + 2,7 + 1,95) = 170

Вусл = 1,2 + 2 · 5,4 · tg4 » 2 м

Длина условного фундамента:

Lусл = lo +2 · l · tgα, (23)

где lo = 1,4 – расстояние между наружными гранями крайних рядов свай вдоль большей стороны подошвы ростверка, м;

Lусл = 1,4 +2 · 5,4 · tg4 » 2,2 м

Для возможности выполнения расчета осадки методами, регламентируемыми СНиП 2.02.01-83 и основанными на использовании теории линейно деформируемых сред, необходимо выполнение условия:

, (24)

где N = 287 – нагрузка по обрезу фундамента, кН;

Nc – вес условного массива, кН;

Nc = Bусл · Lусл ·ågm · h, (25)

где gm – то же что в формуле (17);

h = 6,4 – высота условного фундамента, м

кН

кН

Сжимаемая толща разбивается на слои с обязательным соблюдением двух условий:

– элементарный слой при разбивке не должен превышать 0,4b;

– состав грунта элементарного слоя должен быть однородным;

hi £ 0,4·Bусл = 0,4 · 2= 0,8 м

Нижняя граница сжимаемой толщи находится из условия:

, (26)

где – дополнительное давление на грунт;

– напряжение от веса грунта;

– дополнительное давление в плоскости подошвы фундамента;
