Сокращения слов в надписях на чертежах допускаются в случаях, указанных в ГОСТ 2.316—68.

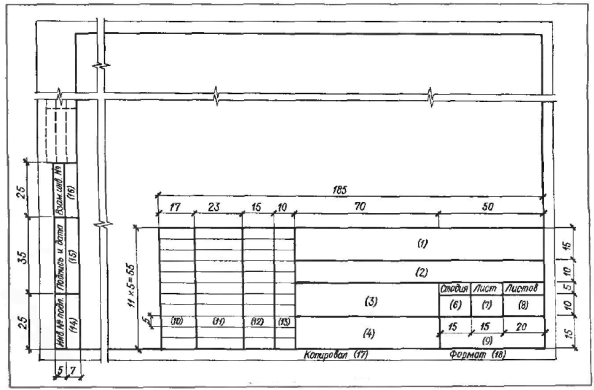

Рисунок 2. Основная надпись и дополнительные графы – форма 1

В графах (номера на формах показаны в круглых скобках) указывают:

1 — обозначение документа; 2 — наименование предприятия, в состав которого входит здание (сооружение); 3 — наименование здания (сооружения); 4 — наименование изображений, помешенных на данном листе, в точном соответствии с наименованием, указанным над изображением на поле чертежа. Спецификации, таблицы, текстовые указания, относящиеся к изображениям, не указывают; 5 — наименование изделия и наименование документа, если этому документу присвоен шифр (по ГОСТ 2.102-68*); 6 — условное обозначение стадии проектирования: П — проект; РП — рабочий проект; Р — рабочая документация; 7 — порядковый номер листа (страницы — при двусторонней печати); 8 — общее количество листов или страниц при двусторонней печати (заполняют только на первом листе). 9 — наименование организации, разрабатывающей проектный документ; 10 .13 — должности, фамилии, подписи исполнителей и лиц, ответственных за содержание документа, даты подписания. Подписи должностных лиц, согласовывающих документ, размещают на поле для подшивки в аналогичных графах; 14 — инвентарный номер подлинника; 15 — подпись лица, принявшего подлинник на хранение, и дату приемки; 16 — инвентарный номер подлинника, взамен которого выпущен данный подлинник; 17 — подпись лица, копировавшего чертеж; 18 — обозначение формата листа по ГОСТ 2.301—68* (СТ СЭВ 1181—78); 19 — обозначение материала детали; 20 — массу изображаемого изделия в килограммах без указания единицы измерения. Допускается — в других единицах с указанием их; 21 — масштаб проставляют по ГОСТ 2.302—68* (СТ СЭВ 1180—78).

Масштабирование на чертежах

Масштабы изображений на чертежах, взятые по ГОСТ 2.302—68 ЕСКД, следующие:

· масштабы уменьшения 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1-50- 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000;

· масштабы увеличения 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1 при натуральной величине 1:1.

При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:1000; 1:20000; 1:25000; 1:50000.

В необходимых случаях используются масштабы увеличения A00и):1, где n — целое число.

Масштаб, указывается в предназначенной для этого графе как М 1:1; М 1:2, т.д.

Процесс составления чертежа

Компоновку строительного рабочего чертежа начинают с выбора формата. При этом следует выбирать минимальные масштабы.

На листе выбранного формата наносят графические элементы: рамки, основную надпись, дополнительные графы и т. п. (приложение Б). Над основной надписью или слева от нее оставляют резервное поле для нанесения при необходимости таблицы изменений и штампа привязки. Высоту такого поля принимают не менее 50 мм на листах высотой более 297 мм и не менее 25 мм на листах высотой 297 мм.

Над основной надписью (выше резервного поля) при необходимости оставляют место для нанесения спецификации и технических требований.

При компоновке общих архитектурно-строительных чертежей — планов, разрезов и фасадов — определяют наименьшее, но достаточное количество чертежей деталей, фрагментов, сечений и т. п., размещаемых на одном листе с планом или фасадом, разрезом.

В рабочих чертежах основного комплекта направление взгляда для разрезов принимают, как правило, по плану снизу вверх и слева направо.

Изображения, состоящие по длине из многократно повторяющихся одинаковых членений или элементов, рекомендуется выполнять с разрывом по длине, приводя лишь концевые элементы и один или два промежуточных.

Изображение, не помещающееся на листе принятого формата, допускается расчленять на несколько участков, размещая их на отдельных листах. На листе с изображением первого участка помещают схему всего изображения в мелком масштабе с нанесением границ участков тонкой штриховой линией и указанием номеров листов, на которых участки размещены.

При компоновке рекомендуется применять групповые и базовые рабочие чертежи изделий; схематические изображения и фрагменты.

При наличии двух узлов, один из которых является полным зеркальным отражением другого (основного), допускается изображать только основное исполнение, если это не вызовет затруднений при производстве строительно-монтажных работ.

Линии

Все графические элементы чертежа обводят линиями соответствующего начертания, толщины и назначения. Этим достигается выразительность чертежа, облегчается его чтение и придаются чертежу определенные эстетические качества.

ГОСТ 2.303—68* устанавливает начертание и основные назначения линий на чертежах всех отраслей промышленности и строительства. Наименование, начертание и толщина линий по отношению к толщине основной линии и основное назначение линий должны соответствовать данным приложения В. Пример применения линий показан на рисунке 3. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией.

Рисунок 3. Пример применения линий: перехода видимых (1.2) и невидимых (4.2); штриховки сечения (2.3); разграничение вида и разреза (3.2)

Толщина сплошной основной линии должна быть в пределах 0.5 .1.4 мм в зависимости от величины и сложности изображения, а также формата чертежа. Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

Наименьшее допустимое расстояние между параллельными линиями, выполненными в карандаше— 1,0 и в туши — 0,8 мм.

Длины штрихов и промежутков между ними в штриховых и штрихпунктирных линиях следует выбирать в зависимости от размера изображения. При этом длины штрихов в линии должны быть примерно одинаковыми, длины промежутков — примерно равными. Штрихи пересекающихся линий невидимого контура должны пересекаться друг с другом. При пересечении линий видимого и невидимого контуров, штрихи последней должны упираться в основную линию.

Штрихпунктирные линии должны пересекаться и заканчиваться штрихами. Если размеры изображения диаметра окружности или размеры других геометрических фигур менее 12 мм, то в качестве центровой проводят сплошную тонкую линию вместо штрихпунктирной. На строительных чертежах основной линией выделяют изображение элементов объекта (конструкции, детали и т.п.), являющихся основными, главными на данном чертеже. Видимые контуры второстепенных элементов при этом обводят сплошной тонкой линией.

Нанесение конкретных размеров

Для определения размеров изображенного изделия (элемента конструкции, узла, здания, сооружения) и его частей служат размерные числа, нанесенные на чертеж. Размеры на строительных чертежах наносят по ГОСТ 2.307—68* с учетом требований ГОСТ 21.1501—92. Размерную и выносную линии проводят сплошной тонкой линией толщиной от s/3 до s/2, в соответствии с рисунком 4.
