Наименование элементов, изделий, конструкций

Буквенное обозначение

Наименование элементов, изделий, конструкций

Буквенное обозначение

Наименование элементов, изделий, конструкций

Буквенное обозначение

Антенные устройства

Арки

Балки (кроме оговоренных

ниже)

Балки-блоки

» обвязочные

» для подвески монорельсов

» подкрановые

» подстропильные

» рабочих площадок

» стропильные

» фундаментные

» пролетных строений эстакад под трубопроводы

» перекрытий коммуникационных туннелей и каналов

Бункеры

Ворота

Газгольдеры

мокрые

сухие

Галереи

Градирни

Двери

Изделия арматурные (комплекты)

Изделия для элементов железобетонных конструкций:

» закладные

» соединительные

Импосты

Каркасы труб

Каркасы арматурные для элементов железобетонных конструкций:

плоские

пространственные

Каркасы и панели перегородок

То же ворот и дверей

Колонны

эстакад под трубопроводы

Кольца для колодцев

АУ*

А

Б

БА

БО

БМ

БК

БП

БР *

БС

БФ

БЭ

БТ

БУ

В

Г М* ГС*

ГЛ

ГР

Д

МА

МН

МС

ИМ

КТ*

КР

КП

ПГ *

KB

К

КЭ

КЦ

Конструкции тормозные для подкрановых балок

Косоуры, балки лестничных площадок

Кусты свайные

Лестницы

Лестничные марши

То же

Лестничные площадки

То же

Листы настила

Лотки каналов

Монорельсы

Оболочки

Ограждения, перила

Окна

Опорные подушки

Панели стеновые

» перегородок

Перемычки

Переплеты фонарей

Плиты карнизные

» парапетные железобетонные

» подоконные

» покрытий, перекрытий

» днищ коммуникационных туннелей и каналов

»перекрытий коммуникационных туннелей и каналов

Площадки металлические

» посадочные для кранов

Потолки подвесные

Ригели

Рамы

Ригели рам

Рамы ворот

» фонарей

Резервуары

» горизонтальные

» вертикальные

Ростверки

Стеновые блоки

Стеновые блоки цокольные

Ступени

Сваи

ТП*

ЛБ

КС

Л

ЛМ

МЛ*

ЛП

ПЛ *

ЛН

ЛК

MP

ОБ

ОГ

ОК

ОП

ПС

ПГ

ПР

ФП

ПК

ПП

ПО

П

ПД

ПТ

ПМ

КМ

ПП*

Р

Р*

РР*

РВ

РФ

РЕ

РГ*

РВ *

PC

СБ

СБЦ

ЛС

СВ

Связи фонарей

Связи вертикальные

» горизонтальные

» »

» по колоннам

Сетки арматурные для элементов железобетонных конструкций

Силосы промышленных сооружений

Стенки подпорные

Стойки

Структурные конструкции покрытия

Трубы железобетонные

безнапорные раструбные

То же фальцевые

» напорные виброгидро-прессованные

» центрифугированные

» бетонные

» металлические

Фахверк-ригели

Фахверк-стойки

Фермы подстропильные

» подкраново-подстропильные

» стропильные

» фонарные

» разного назначения

Фонари аэрационные

Фрамуги

Фундаменты столбчатые,

плитные и т. п.

» ленточные

» под оборудование

Фундаментные блоки и блоки стен подвалов

Монолитные железобетонные ребристые конструкции

» »

Участки, расположенные между элементами сборных конструкций

СФ*

ВС

ГС

СГ*

СК*

С

С*

СТ

СК

СП*

РТ

ФТ

ТН

ЦТН

ТБ

Т*

РФ

ТФ*

ФП

ФП

ФС

ФФ

Ф*

ФА*

ФР

Ф

ФЛ

ФО

ФБ

РКм

Ум

Наименование

Начертание

Толщина линии

по отношению к толщине сплошной основной линии

Основное назначение

1. Сплошная

толстая —

основная

s

1.1. Линии видимого контура, условные изображения элементов конструкций на схемах расположения сборных конструкций

1.2. Линии перехода видимые

1.3. Линии контура вынесенного сечения

1.4. Линии контура сечения, входящего в состав разреза

1.5.* Линии контуров наложенных сечений 1½ s) для некоторых видов

архитектурно-строительных чертежей

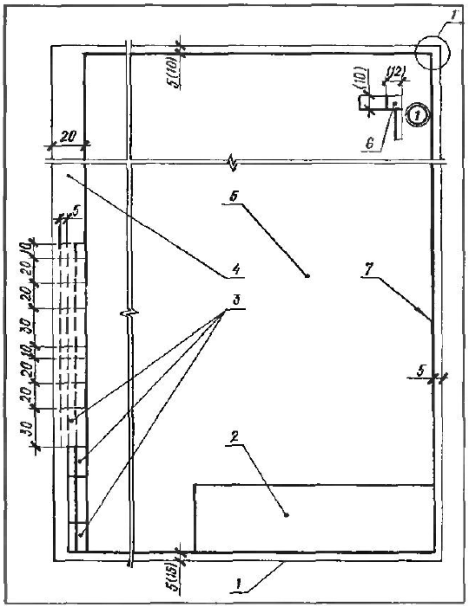

1.6.* Линии рамки рабочего поля чертежа

1.7.* Линии форм основных надписей и спецификаций

1.8.* Засечки размерных линий, стрелки знаков отметок уровней

2. Сплошная

тонкая

От s/3 до s/2

2.1. Линии контура наложенного сечения

2.2. Линии размерные и выносные

2.3. Линии штриховки

2.4. Линии-выноски

2.5. Полки линий-выносок

2.6. Подчеркивание различных надписей

2.7. Линии для изображения пограничных деталей («обстановка»)

2.8. Линии ограничения выносных элементов на видах, разрезах и сечениях

2.9. Линии перехода воображаемые

2.10.* Линии упрощенных контурных очертаний строительных конструкций

2.11. Оси проекций, следы плоскостей, линии построения характерных точек при специальных построениях

2.12.* Линии видимых контуров в разрезах на строительных чертежах, располагающихся за плоскостью сечения, линии

заполнения проемов, линии знака открывания оконных переплетов наружу

2.13. Маркировочные и ссылочные кружки

2.14.* Линии внешней рамки

2.15.* Линии форм основных надписей и спецификаций

3. Сплошная

волнистая

От s/З до s/2

3.1. Линии обрыва

3.2. Линии разграничения вида и разреза

3.3. Линия замкнутого контура измененной или замененной части изображения

Продолжение приложения В

4. Штриховая

От s/З до s/2

4.1. Линии невидимого контура

4.2. Линии перехода невидимые

4.3.* Линии знака открывания

оконных переплетов внутрь

помещения

5. Штрих-

пунктирная

тонкая

От s/З до s/2

5.1. Линии осевые и центровые

5.2. Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений

6. Штрихпунктирная

утолщенная

От s/2 до 2/3s

6.1. Линии, обозначающие поверхности, подлежащие термообработке или покрытию

6.2. Линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»)

7. Разомкнутая

Oт s

до 1 1/2s

7.1. Линии сечений

8. Сплошная тонкая с изломами

От s/3 до s/2

8.1. Длинные линии обрыва

9. Штрихпунктирная с двумя точками тонкая

От s/3 до s/2

9.1. Линии сгиба на развертках

9.2. Линии для изображения частей изделий в крайних пли промежуточных положениях

9.3. Линии для изображения развертки, совмещенной с видом
