Размерные линии предпочтительно наносить вне контура изображения. Расстояние размерной линии от параллельной ей линии контура, осевой, выносной и других линий, а также расстояние между параллельными размерными линиями должно быть в пределах 6 . 10 мм. Для чертежей общих видов (планы, разрезы, фасады и т.п.) размерные линии располагают в зависимости от размера изображения на расстоянии не менее 10 мм от линии наружного контура.

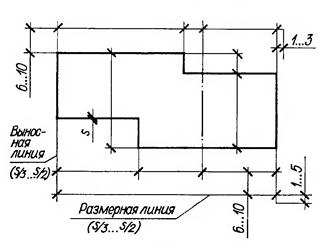

Рисунок 4. Нанесение размерных и выносных линий

Для ограничения размерных линий на их пересечениях с линиями контура, выносными, осевыми, центровыми и другими применяют: засечки — в виде короткого штриха, проведенного основной линией с наклоном вправо под углом 45° к размерной линии стрелки—для размеров диаметров, радиусов и углов, а также для размеров от общей базы, располагаемых на общей размерной линии; точки — при недостатке места для засечек на размерных линиях, расположенных цепочкой, засечки допускается заменять точками.

В зависимости от принятого способа изображения и характера размеров на строительных чертежах некоторые размеры (например: уклоны, длины элементов конструкций, размеры прокатных профилей и т.п.) наносят без размерных и выносных линий.

Выносные элементы на чертеже

Надписи включают в чертеж в тех случаях, когда содержащуюся в них информацию невозможно или нецелесообразно выразить графически или условными обозначениями. Содержание надписей должно быть кратким и точным; в них не допускается сокращения слов за исключением общепринятых, а также установленных стандартами.

Пояснения, дополняющие чертеж и относящиеся непосредственно к нему, выполняют около изображений в виде кратких выносных надписей.

К ним относят:

1) обозначения номеров позиции или марок изделий, элементов конструкций, санитарно-технических, технологических и других установок, чертежей узлов, марок отправочных и заготовительных элементов, наименования элементов конструкций и т. п.;

2) ссылочные надписи (ссылку на номер листа, марку основного комплекта чертежей) или дополнительные сведения (материал изделия, элемента; количество элементов и др.).

Установлено единое правило выполнения линий-выносок на чертеже.

Если линия-выноска пересекает контур и заходит на изображение и при этом не отводится от какой-либо линии, то она заканчивается точкой

Линия-выноска, отводимая от линии видимого или невидимого контура, изображенного соответственно основной или штриховой линией, а также от линии, обозначающей поверхность, выполненной штрихпунктирной утолщенной линией, заканчивается стрелкой.

На конце линии-выноски, отводимой от всех других линий (осевых, утолщенных штрихпунктирных, сплошных тонких и т. д.), не должно быть ни стрелки, ни точки. Допускается выполнять линии-выноски с одним изломом.

Выносной элемент — дополнительное отдельное изображение (обычно увеличенное) какой-либо части чертежа изделия, элемента конструкции, узла, фрагмента фасада, плана и т. п., требующей графического и других пояснений в отношении формы, размеров и иных данных.

При применении выносного элемента с изображением узла конструкции соответствующее место на основном изображении (виде (фасаде), плане или разрезе, схеме расположения) обводят замкнутой сплошной тонкой линией (окружностью, овалом) и указывают на полке линии-выноски, в соответствии с рисунком 5, порядковый номер римской или арабской цифрой или буквенное обозначение выносного элемента.

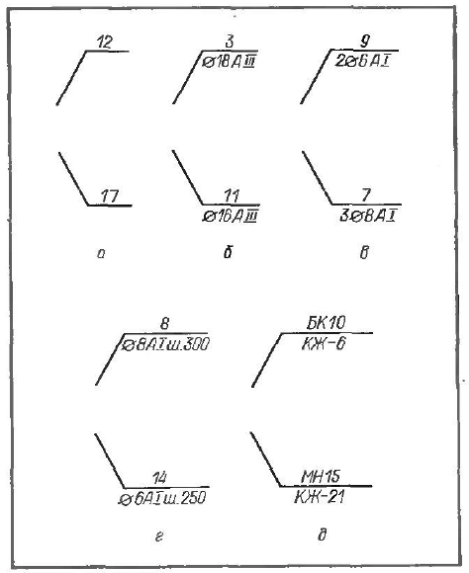

Рисунок 5. Примеры выносных элементов

Материалы и их графические обозначения

ГОСТ 2.306—68 ЕСКД устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать, приведенным в приложении Г.

При необходимости уточнения разновидности материалов в частности материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа, например, «Бетон марки 600», «Керамзитобетон».

Стеновой материал, являющийся для данного здания (сооружения) преобладающим, на планах, разрезах и фасадах условным обозначением не выделяют.

Расстояние между параллельными прямыми линиями штриховки (частота) должно быть одинаковым для всех выполняемых в одном и том же масштабе сечений данного элемента и составлять 1 .10 мм в зависимости от площади сечения. При этом расстояние между линиями штриховки для обозначения бетона, кладки из кирпича, клинкера, керамики, терракоты, искусственного и естественного камня и т. п. в пределах одного чертежа должно быть всегда больше расстояния между линиями штриховки для обозначения металла. Сечения смежных деталей следует штриховать: одно с наклоном линий вправо, другое — влево. При одном и том же наклоне следует изменять расстояние между линиями штриховки или сдвигать эти линии в одном сечении по отношению к другому.

2 Общие и специфические требования к текстовым документам работы

Основные требования

Текстовые документы подразделяются на два вида: содержащие в основном сплошной текст,— общие указания, технические условия, технические описания, паспорта, расчеты, инструкции, пояснительные записки и т. п.; и содержащие текст, разбитый на графы,— спецификации, ведомости, таблицы и т. п.

В каждый основной комплект рабочих чертежей включают «Общие данные по рабочим чертежам ».

Состав и правила выполнения общих данных установлены ГОСТ 21.102—79.

Общие данные приводят на первом (заглавном) листе основного комплекта, при большом объеме их размещают на нескольких листах. В этом случае в основных надписях после наименования листа «Общие данные» записывают: на первом листе — (начало), на последующих — (продолжение) и на последнем — (окончание).

В состав общих данных включают:

- ведомости: рабочих чертежей основного комплекта; ссылочных и прилагаемых документов; основных комплектов рабочих чертежей; спецификаций;

- условные обозначения и изображения (кроме стандартных), принятые в рабочих чертежах основного комплекта, если их значения не приведены на других листах этого комплекта;

- общие указания;

- сведения, специфические для данного основного комплекта (устанавливаются соответствующими стандартами системы проектной документации.

Специфические требования

Документ, определяющий состав элемента, узла, конструкции, здания или сооружения, объекта, сборочной единицы и т. п., называют спецификацией. В спецификацию вносят составные части, входящие в специфицируемую единицу (например, элементы, входящие в конструкцию; здания и сооружения, входящие в объект, и т. п.), а также проектные (конструкторские) документы, относящиеся к этой единице. Спецификация необходима для изготовления (монтажа, строительства) специфицируемой единицы, комплектования проектных (конструкторских) документов, планирования производства и строительства (приложение Д).
