1.1 Проектирование, конструирование и особенности расчета

Целью конструктивного расчета колонн является подбор арматуры при заданных по конструктивным требованиям размерам поперечного сечения.

Сборные железобетонные колонны, применяемые для одноэтажных производственных зданий, бывают сплошного сечения, двухветвевые, двутаврового и полого сечений. Наибольшее применение получили колонны сплошного сечения и двухветвевые.

В зданиях пролетом до 24 м при шаге колонн 6 м, кранах грузоподъемностью до 50 т и высоте колонн до 12-14 м рекомендуется применять сплошные колонны прямоугольного сечения.

Рекомендации по назначению размеров сечений колонн даны в статическом расчете одноэтажной рамы производственного здания.

Для изготовления колонн используют бетон классов BI5 - В50.

Площадь сечения рабочей продольной арматуры рассчитывают, причем в зависимости от гибкости она должна быть не менее:

при l0/h < 5 – As = As' = 0,0005·b·h0; при 5 ≤ l0/h < 10 - As = As' = 0,001·b·h0;

при 10 ≤ l0/h < 24 - As = As' = 0,002·b·h0; при l0/h > 24 - As = As' = 0,0025·b·h0.

В колоннах при воздействии изгибающих моментов разного знака, но близких по величине, рекомендуется симметричное продольное мирование. Продольную рабочую арматуру колонн применяют обычно из стали класса A-III диаметром не менее 16 мм. Расстояние между осями стержней следует принимать не более 400 мм, при больших расстояниях между ними конструктивно устанавливают дополнительные стержни диаметром 12 мм.

В соответствии с конструктивными требованиями поперечную арматуру должны устанавливать на расстояниях при Rsc ≤ 400 МПа - не более 500 мм и не более: 20 d - при сварных каркасах и 15 d - при вязаных каркасах; при Rsc > 450 МПа - не более 400 мм и не более: 15 d - при сварных каркасах и 12 d - при вязаных каркасах. Если насыщение элемента сжатой продольной арматурой составляет свыше 1,5%, а также всё сечение сжато и общее насыщение арматурой свыше 3%, то расстояние между хомутами должно быть не более 300 мм и не более 10d [1, п.5], где d - наименьший диаметр сжатых продольных рабочих стержней. Диаметр поперечных стержней в сварных каркасах назначают из условия сварки [1, прил.3,4].

Для местного усиления железобетонных сборных колонн вблизи их стыков применяют косвенное армирование в виде сварных сеток (не менее 4 шт.) из стали классов А-I, А-Ш и Вр-I преимущественно диаметром 5-10 мм, принимая их шаг не менее 60 мм, не более 150 мм и не более 1/3 меньшей стороны сечения колонны. Размеры ячеек сеток не менее 45 мм, не более 100 мм и не более 1/4 меньшей стороны сечения колонны.

Ветви двухветвевой колонны в нижней части соединяют распорками, расстояние между осями которых принимают (8 .12) hw, где hw - меньший размер поперечного сечения ветви. Высоту сечения рядовой распорки принимают равной (1,5 .2) hw, а верхней - не менее удвоенной высоты сечения рядовой распорки. Расстояние от уровня пола до низа первой надземной распорки для обеспечения удобного прохода принимают не менее 1,8 м. Армирование распорок обычно симметричное.

Верхнюю распорку армируют рабочими продольными стержнями, отгибами, горизонтальными и вертикальными поперечными стержнями (рисунок 1). Шаг горизонтальных стержней следует принимать не более 1/4 высоты распорки и не более 150 мм, вертикальных стержней - не более 200 мм, при этом суммарная площадь горизонтальных поперечных стержней принимается не менее 0,001·b·h0, где b и h0 - соответственно ширина и рабочая высота сечения распорки, а площадь отгибов - ≥0,002·b·h0, при этом необходимость установки отгибов проверяют расчетом.

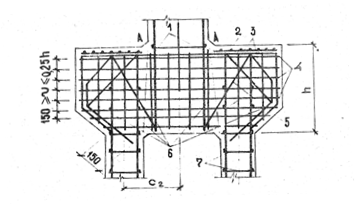

Рисунок 1 - Схема армирования верхней распорки:

1 и 7 - арматура ветвей соответственно надкрановой и подкрановой;

2 - сетки косвенной арматуры;

3 и 5 - отгибы соответственно распорки и подкрановой консоли;

6 и 4 - соответственно вертикальная и горизонтальная арматура распорки.

Рисунок 2 - Консоль колонны

Для опирания подкрановых балок в колонне устраивают короткие консоли (рисунок 2), размеры сечения которых проверяют расчетом, а назначают исходя из следующих положений: высота консоли в опорном сечении h ≥ 250 мм; h´ принимают в зависимости от грузоподъемности крана Q. При Q < 5 т и h´ > 300 мм, при 5 т < Q <15 т h ≥ 400 мм и при Q > 15 т h' ≥ 500 мм. Кроме того, h´ ≥ (1/3) h.

При h ≤ 2,5·a в качестве поперечной арматуры принимают наклонные поперечные стержни по всей высоте консоли (рисунок 3, а), при h >2,5·а - в виде отогнутых стержней и горизонтальных хомутов (см. рисунок 3, б), при h > 3,5а и Qc < Rb·b·h0 - в виде горизонтальных хомутов. Во всех случаях шаг поперечных стержней должен быть не более h /4 и не более 150 мм, диаметр отогнутых стержней - не более 1/15 длины отгиба linc и не более 25 мм. Суммарная площадь сечения отгибов и наклонных стержней должна быть не менее 0,002·b·h0.

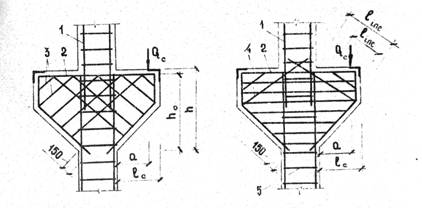

Рисунок 3 - Схемы армирования консолей:

а - наклонными поперечными стержнями; б - отогнутыми стержнями и горизонтальными хомутами, 1 - каркас колонны; 2 - продольная рабочая арматура консоли; 3 и 5 - хомуты соответственно наклонные и горизонтальные; 4 - отгибы

Колонны одноэтажного промышленного здания рассчитывают как внецентренно сжатые на усилия, найденные при расчете поперечной рамы с учетом влияния прогиба элемента на величину эксцентриситета продольной силы, как в плоскости рамы, так и из её плоскости. Расчет из плоскости изгиба можно не производить, если гибкость элемента из плоскости рамы меньше гибкости в плоскости рамы. Эксцентриситет продольной силы принимают равным е0 = М/N, но не менее величины случайного эксцентриситета (еа = l/600; еа = h/ 30; еа = 0,01 м). При расчете колонн из плоскости изгиба величину эксцентриситета е0 принимают равной случайному эксцентриситету.

Увеличение эксцентриситета из-за влияния прогиба на несущую способность учитывают путём умножения эксцентриситета е0 на коэффициент η:

, (1)

где Ncr - условная критическая сила.

При гибкости элемента l0/i ≤ 14 (для прямоугольных сечений при l0/hb ≤ 4) допускается принимать η = 1.

Колонны поперечной рамы представляют собой стойки с несмещаемыми опорами, поэтому в сечениях I-I и IV-IV влияние дополнительного изгибающего момента незначительно и для этих сечений принимают η =1.

При N ≥ Ncr следует увеличивать размеры сечения.

Рассчитывая колонны, влияние вероятной продолжительности действия нагрузок на прочность бетона учитывают с помощью коэффициента условий работы γb2 [1]. При отсутствии нагрузок малой суммарной длительности действия (ветровой, крановой) расчет прочности следует производить при γb2 < 1.
