2.2 Колонны

2.2.1. Система КУБ-2,5 предусматривает применение неразрезных (многоэтажных) колонн.

В местах примыкания перекрытия, а значит на расстояниях, равных высоте этажа, в которых предусмотрены шпонкообразующие вырезы в виде 4-х гранных усеченных пирамид соединенных вершинами; в приделах шпонки несущая арматура обнажена. В середине шпонки предусмотрен арматурный стержень, воспринимающий поперечную силу, возникающую при распалубке при изготовлении и монтаже колонны. Геометрические размеры промежуточных шпонок неразрезных колонн, верхних и нижних торцов промежуточных колонн унифицированы и отличаются арматурными выпусками.

Колонны снабжены ниже уровня каждого перекрытия отверстиями для установки приспособлений временного опириния надколонных панелей.

Колонны разработаны двух типов: сечением 400х400 мм с предельной длинной 14600 мм, 200х400 мм с предельной длинной 9200 мм. Армирование колонн принято вязанными пространственными каркасами, состоящими из продольных несущих арматурных стержней, соединенных хомутами. Вдоль 3-х гранных колонн нанесены продольные риски, совпадающие с геометрическими осями назначение которых – соблюдение особенности при монтаже, обеспечение лучшей связи с примыкающими, а также эстетические соображения.

2.2.2. Складирование и перевозка колонн осуществляется в горизонтальном положении с обязательной установкой бобышек, длинной не менее ширины опорной грани колонны, при этом опорной поверхностью колонн сечением 20х400 д. б. грань шириной 200 мм. Расстояние между бобышками д. б. не более 6 см. консольные свесы концов колонн – не более 2 см.

2.3 Связи

2.3.1. В системе КУБ-2,5 приняты ж/б сжато – растянутые связи – раскосы, обеспечивающие пространственную жесткость и устойчивость рамно-связевого варианта системы. Несущая способность элемента связи определена из расчета ее работы на продольную силу растяжения.

Сечение элемента связи принято 200х250 мм, армирования 4-мя несущими арматурными стержнями оба конца которых приварены к закладным петлям расположенных в обоих концах элемента.

2.3.2. Складирование и транспортировка элементов связей осуществляется в горизонтальном положении с обязательной установкой деревянных бобышек длинной не менее 200мм в крайних четвертях пролета при этом опорной поверхностью элементов д.б. грань шириной 200 мм.

2.4 Лестничные марши

2.4.1. Система КУБ-2,5 предполагает применение двух видов лестничных маршей: одномаршевые и одномаршевые, Z- образные шириной 1,5 м – для жилых домов, имеющих высоты этажей 2,8 и 3,0 м и двухмаршевые, Z- образные шириной 1,35м – для общественных зданий, имеющих высоты этажей 3,3м.

2.4.2. Одномаршевые лестницы чрезвычайно просты в изготовлении и монтаже, так как изготавливаются в горизонтальных формах, армируются сварными сетками и каркасами как горизонтальные элементы, не требуют промежуточных площадок, подвесок, монтируются непосредственно с перекрытия на перекрытие. Максимальная длина элемента 6,3м.

2.4.3. 2-х маршевые лестницы, состоящие из Z- образных маршей, изготавливаются в кассетных формах, монтируются с применением одной площадки на межэтажное перекрытие другой (со стороны промежуточной площадки) опираясь на балку, установленную на диафрагмы, ограждающие лестничный марш.

2.4.4. Транспортировка и складирование лестничных маршей, производится в положении, при котором они изготавливаются: одномаршевые лестницы - горизонтальном положении (при распалубке требуется их кантование в положение ступенями вверх) с установкой деревянных бобышек в крайних четвертях пролетов, двухмаршевые – с опорой на боковые поверхности ("на ребро") и установкой деревянных бобышек в местах перехода марша к площадке и по краям – всего 4 бобышки.

2.5 Вентиляционные блоки

2.5.1. Вентблоки разработаны для зданий с различными высотами этажей: 2,8м, 3,0м и 3,3м. Геометрические параметры вентблоков практически не отличаются от аналогических изделий действующих типовых серий.

Конструктивная особенность разработанных вентблоков обусловлена их изготовлением в горизонтальных формах, необходимых для принятой технологии изготовления.

На одном поддоне размещаются два изделия, составляющие вентблок: одна стенка с канальной частью – ребристая плита – и другая стенка – плоская плита. После формирования этих элементов ребристая плита устанавливается на плоскую ребрами вниз с последующей сваркой закладных деталей, и вентблок транспортируется на склад.

2.5.2. Транспортировка и складирование изделий вентблоков производится плашмя, на 2–х деревянных бобышках длинной не менее ширины блока, установленных в крайних четвертях пролета (длинны).

2.6 Наружные стеновые панели

2.6.1. Выше отмечено, что каркас системы КУБ-2,5 предполагает применение для наружных ограждающих конструкций низкомарочных материалов, эффективными ограждающими функциями – поэтому конструкции, выполненные из этих материалов д.б., выполнены, как правило, навесными. В качестве примера разработаны керамзитобетонные панели, дающие как вертикальную полосовую разрезку фасадов зданий, так и комбинированную: для первого случая – вертикальные панели высотой в 2 этажа, для второго – горизонтальные, располагающиеся между вертикальными, служащими стойками фахверка. Набор панелей, кроме того, предусматривает угловые изделия, подоконные, стенки лоджий и т.п.

Изготовление панелей предусмотрено в горизонтальных формах лицевой поверхностью вниз. Материал изделий – керамзитобетон с объемным весом не более 1100кг/м3, защитный слой – 20 мм цементного раствора М-150, армирование – арматурными каркасами.

2.6.2. Складирование и транспортировка панелей наружных стен производится "на ребро", с отпиранием на горизонтальную торцевую поверхность через бобышки не менее ширины опорной поверхности, установленные в четвертях пролетов.

2.7 Шпренгельная система для перекрытия пролетов

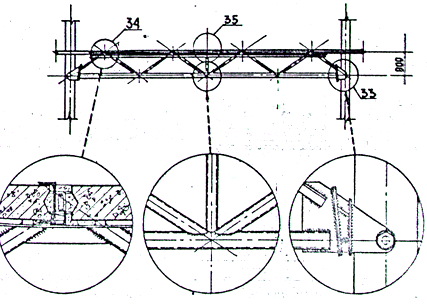

2.7.1. Шпренгельная система – комбинированная сквозная конструкция, в которой функции верхнего пояса несет перекрытие – панели системы КУБ-2,5, решетка и нижний пояс выполнены из стальных труб.

2.7.2. Для реализации шпренгельной системы необходима разработка специальной колонны, в которой на заданном уровне д.б. предусмотрено отверстие (закладная деталь из стальной трубы) или установки монтажного опорного столика для крепления нижнего пояса фермы.

3. Монтаж элементов и замоноличивание стыков

3.1 Колонны

3.1.1. Перед началом монтажа колонн необходимо выполнить следующие работы:

- изготовить монолитные фундаменты стаканного типа, проверить точность выполнения стаканов и привязки их к осям здания;

- выполнить подготовку пола подвала, если он предусмотрен проектом;

- убедится в том, что бетон набрал 70% проектной прочности;
